Hallo Leute,
der Winter war ja länger als gedacht und da hab ich mir mal überlegt, was ich tun für mein Skateboard tun könnte. Da fiel mir ein (ging mir schon viel länger durch den Kopf…), eine Batterieladezustandsanzeige zu bauen.
Angefangen hab ich mit einer ganzen Spannungsmessreihe unter Belastung und Leerlauf, umso erst mal Werte zu finden, mit denen man arbeiten kann. Das Resultat war, dass die Spannung der Bleiakkus (da ich ein Mobo 800 habe) linear abfällt und sich auch sehr linear erholt. Kurz: die anliegende Spannung kann als recht genaue Aussage des Ladezustands dienen.

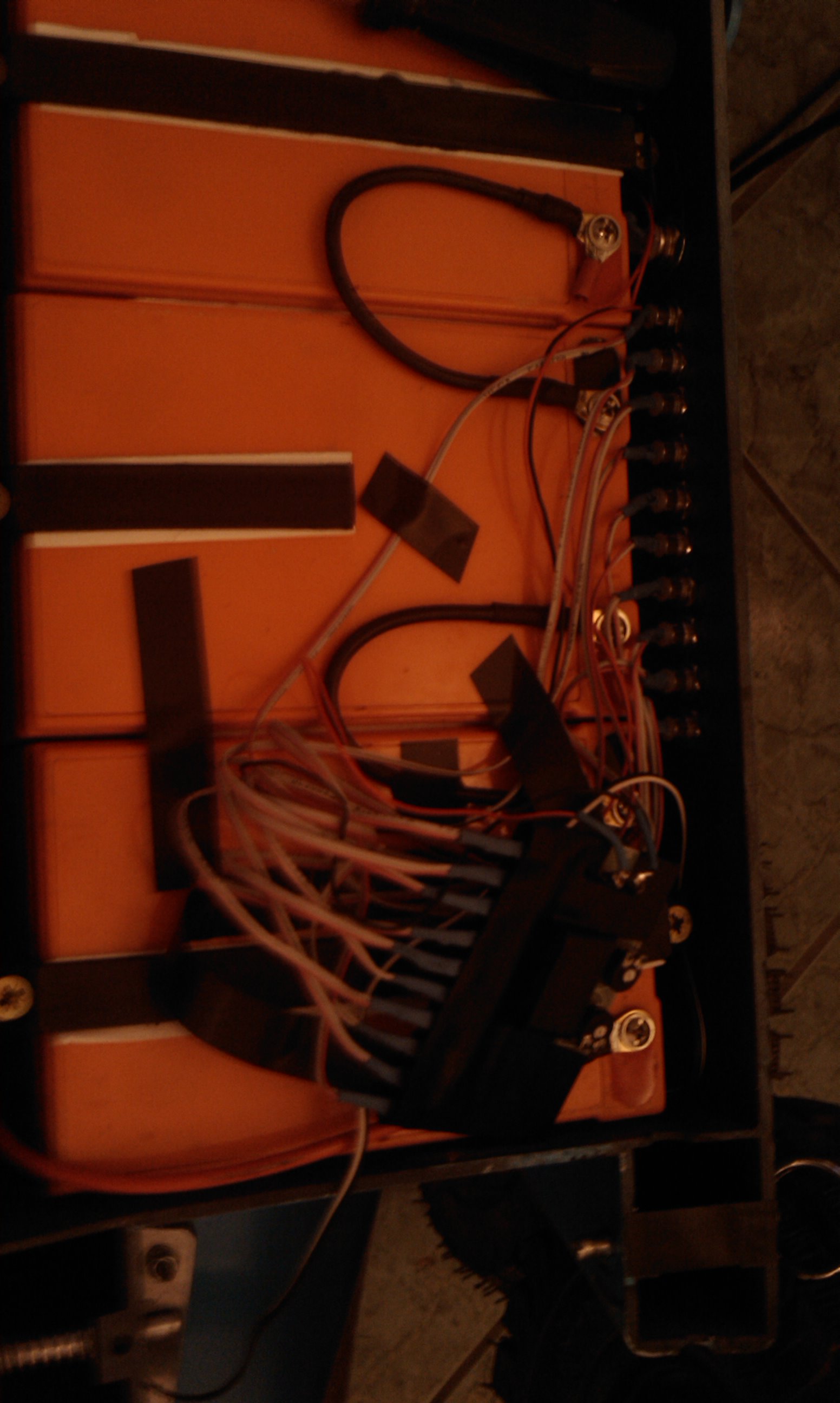

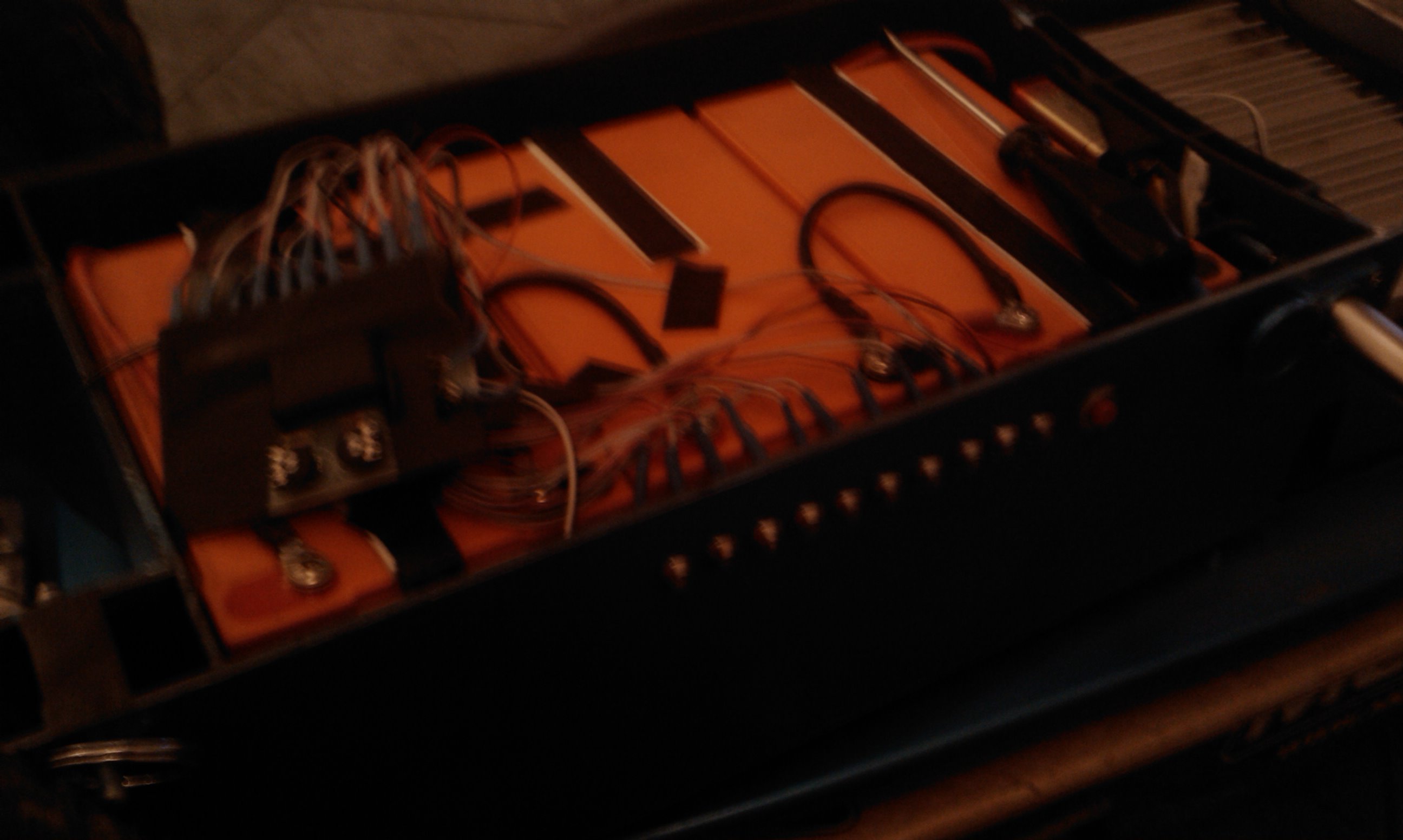

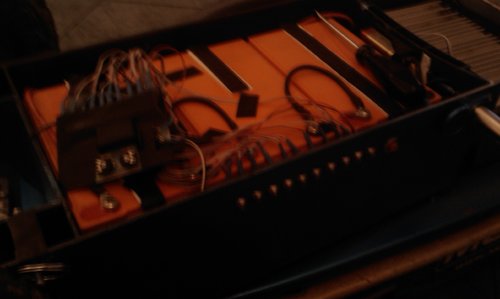

Jetzt fehlte nur noch eine gute Leiterplatte, ein paar leuchtkräftige LEDs und etwas Lötarbeit.

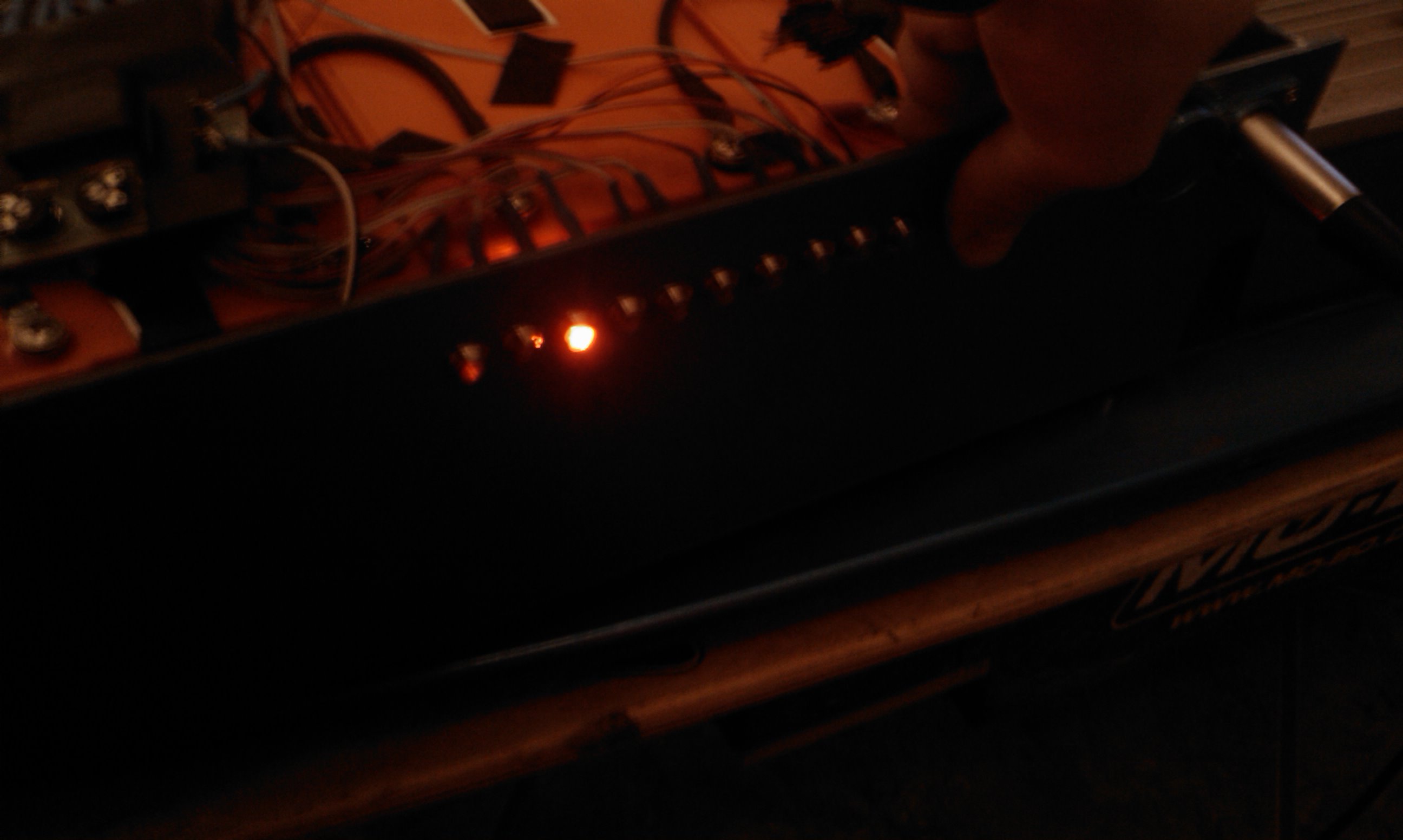

Die Leiterplatte hat einen IC, der die Spannung im mV-Bereich messen und die entsprechend LEDs durchschalten kann. Momentan ist es noch im Dot-Mode, das heißt, es leuchtet nur eine LED. (Im Gegensatz zum Bar-Mode, bei dem alle LEDs bis zum erreichten Ladezustand aufleuchten.) Leuchtet die ganz rechte (von 10; 2 rote, 3 gelbe, 5 grüne) ist sie voll, leuchtet die linke ist die Batterie leer (eig. logisch ;-)).
Langzeittest ist in Arbeit und für Li(Fe)Po-Akkus müsste es ähnlich funktionieren (hatte halt keinen da). In ein paar Tagen bau ich mir noch eine zweite Anzeige und wenn ihr auch so was haben wollt, könnt ihr mir ja ein PN schicken...
Gruß Phil
P.s.: Ich hab auch ein paar Fotos angefügt.
