mazel83 Posted July 25, 2014 Share Posted July 25, 2014 Hey, ich habe folgendes Problem: Wenn ich mein MoBo 800 einschalte leuchtet die LED grün, es klackt jedoch nicht (was es bei dem Board vom Kollegen macht). Sobald ich Gas gebe, leuchtet die Led rot auf und das Board geht sofort aus (egal ob ich langsam Gas gebe oder schnell). Einen defekten Akku oder eine defekte Fernbedienung kann ich ausschließen. Wenn ich die "Steuerbox" demontiere, fällt mir kein verschmordes Bauteil oder lose Kabel auf... Hatte das schonmal einer von euch und kann mir weiterhelfen? Danke im voraus. Quote Link to comment Share on other sites More sharing options...
SAG Posted July 25, 2014 Share Posted July 25, 2014 Hallo, hat dein MO-BO noch die Kupfer-Kontakten zwischen Akkukasten und Kontroller? Wenn ja - Anschlüsse an diesen Kontakten prüfen. Arndt Quote Link to comment Share on other sites More sharing options...
mazel83 Posted July 25, 2014 Author Share Posted July 25, 2014 Ja, das sind so Messing oder Kupfer Blechstreifen, aber die sind ok und die Anschlüsse sind auch fest verschraubt. Ich vermute das es an dem fehlenden klacken liegt. Ist das ein Relais das das Geräusch macht? Quote Link to comment Share on other sites More sharing options...
SAG Posted July 26, 2014 Share Posted July 26, 2014 Hallo, hast du unter Last noch 36 Volt? Arndt Quote Link to comment Share on other sites More sharing options...
mazel83 Posted July 27, 2014 Author Share Posted July 27, 2014 Wie bzw. wo soll ich das messen? Und was wäre wenn ich < 36 V hätte? Das Problem liegt meiner Meinung nach an dem fehlenden "klacken"... Test die Messmethode aber auf jeden Fall....wenn ich weiß wie:D Quote Link to comment Share on other sites More sharing options...
SAG Posted July 27, 2014 Share Posted July 27, 2014 - Regler offen - Messgerät auf Volt (10,0) - an die Kontakte + und - dran - Board einschalten und Stoff geben - schauen was die Voltzahl sagt Quote Link to comment Share on other sites More sharing options...
mobo | markus Posted July 29, 2014 Share Posted July 29, 2014 Wenn du nicht weiter kommst. Meld dich doch direkt bei uns unter shop@mo-bo.de oder direkt bei mir markus@mo-bo.de. Ich schätze du hast noch Garantie, also können wir das Board prüfen (ob es der Akku o. die Steuerung ist). Grüße Markus Quote Link to comment Share on other sites More sharing options...
mazel83 Posted July 30, 2014 Author Share Posted July 30, 2014 Hi Markus, Ich hab mein Mobo gebraucht gekauft, Bj. Ist vor 2013....ich denk da habe ich keine Garantie mehr?! Aber kennt ihr das Problem vielleicht? Gruss Marcel Quote Link to comment Share on other sites More sharing options...
mazel83 Posted August 3, 2014 Author Share Posted August 3, 2014 @SAG: Ich habe mal gemessen,... anbei ein Bild mit den Messpunkten. Vom Akku bis zur Platine habe ich ca. 40V. Am Ausgang der Platine (Anschlüsse zum Motor) habe ich, wenn ich Gas gebe, nur etwas über 1 V dann geht die "Elektronik" aus, sprich LED rot. Was meinst du dazu? Quote Link to comment Share on other sites More sharing options...
mazel83 Posted August 8, 2014 Author Share Posted August 8, 2014 Also, ich habe in der Zwischenzeit das Relais getauscht, jedoch ohne Erfolg das Board läuft leider immer noch nicht:mad: Quote Link to comment Share on other sites More sharing options...
barney Posted August 8, 2014 Share Posted August 8, 2014 Hi, hast du Nerven für eine geführte Messung? Quote Link to comment Share on other sites More sharing options...
barney Posted August 9, 2014 Share Posted August 9, 2014 Hi, 1. bitte ein gutes oben / unten-Foto von der Leiterplatte. 2. Über Akku+ und Akku- messen und beschleunigen. 3. Über Akku+ und Motor+ messen und beschleunigen 4. Über Akku- und Motor- messen und beschleunigen Bitte dann posten. Quote Link to comment Share on other sites More sharing options...

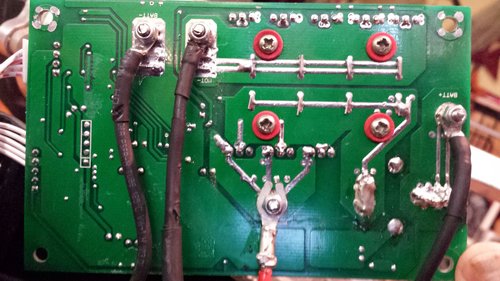

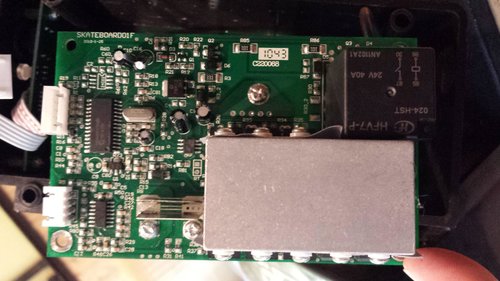

mazel83 Posted August 9, 2014 Author Share Posted August 9, 2014 Hi Barney, zu 1) Siehe Bilder: zu 2) gemessen 39,6 V beschleunigt 39,6V zu 3) gemessen 39,6 V beschleunigt, dann geht "Elektik aus" 39,6 V bleiben zu 4) gemessen 0 V beschleunigt immernoch 0 V Quote Link to comment Share on other sites More sharing options...
mazel83 Posted August 9, 2014 Author Share Posted August 9, 2014 Hi Barney, zu 1) Siehe Bilder: zu 2) gemessen 39,6 V beschleunigt 39,6V zu 3) gemessen 39,6 V beschleunigt, dann geht "Elektik aus" 39,6 V bleiben zu 4) gemessen 0 V beschleunigt immernoch 0 V Ich habe auch noch ein Video, wenn du mir deine PM schickst kann ich es dir zuschicken...(hochladen klappt leider nicht, obwohl <10MB und .avi ?!) Quote Link to comment Share on other sites More sharing options...
barney Posted August 9, 2014 Share Posted August 9, 2014 Motorklemme+ abschrauben und beschleunigen. Quote Link to comment Share on other sites More sharing options...
barney Posted August 9, 2014 Share Posted August 9, 2014 Sollte dabei auch die Schaltung ausgehen, ist mit oder sind deine Brems MOSFETs kurzgeschlossen. (Hohe Wahrscheinlich) Quote Link to comment Share on other sites More sharing options...
mazel83 Posted August 9, 2014 Author Share Posted August 9, 2014 Motorklemme+ abgeschraubt, von Akku+ auf Motorklemme+ gemessen 39,6 V, dann beschleunigt und auf 7,5 V abgefallen. Quote Link to comment Share on other sites More sharing options...
barney Posted August 9, 2014 Share Posted August 9, 2014 Hier von Akku- nach Motor+ messen! Quote Link to comment Share on other sites More sharing options...
mazel83 Posted August 9, 2014 Author Share Posted August 9, 2014 Hier von Akku- nach Motor+ messen! Erst 0 V, beschleunigt dann 31,0 V und nichts geht aus. Quote Link to comment Share on other sites More sharing options...
barney Posted August 9, 2014 Share Posted August 9, 2014 Die 31V wunder mich. Hast du eine oder mehrere 12V Halogenlampen? Quote Link to comment Share on other sites More sharing options...
barney Posted August 9, 2014 Share Posted August 9, 2014 Kannst du 31V mit der Steuerung variieren? Quote Link to comment Share on other sites More sharing options...
mazel83 Posted August 9, 2014 Author Share Posted August 9, 2014 Kannst du 31V mit der Steuerung variieren? Je nachdem wie ich beschleunige habe ich bis 32 V. Quote Link to comment Share on other sites More sharing options...
barney Posted August 9, 2014 Share Posted August 9, 2014 Jetzt die Lampenfrage! Hat dein Motor einen kurzen? Quote Link to comment Share on other sites More sharing options...
mazel83 Posted August 9, 2014 Author Share Posted August 9, 2014 Jetzt die Lampenfrage!Hat dein Motor einen kurzen? Ich habe 4x 12v 20w Halogen Lampen Quote Link to comment Share on other sites More sharing options...
barney Posted August 9, 2014 Share Posted August 9, 2014 Super, drei in Reihe schalten und an Motor plus und minus anschließen. Quote Link to comment Share on other sites More sharing options...
