Mein erste E-Skateboard

[kabu]



Mein Setup

ein 5060NTM 270kv Motor mit 14/32Übersetzung

9xS2 4200mah zu 6S geschaltet

Leistung

Meine maximal geschw. Habe ich mit 35km/h

gemessen.Aber da geht noch was.Aber ich will nicht..

80A Hobbyking Flugregler

Reichweite:Locker 20km wennich sparsam fahren würden dann halt mehr.

Funke FS-gt2B

Board 25x100 18mm Multiplex platte.

Kommt aber nochmal in selbst gepresster Form.



1.)

DieAntriebsräder und riemen sind von Mädler.de

Zahnriemenräder AT5 für Riemenbreite 16 mm

14 und 32 Zähne

Und einen Riemen von 300mm

Was einen Achsenabastand von 90mm benötigt

das 14er Rad würde ein wenig gekürzt und das 32er ein wenig abgedreht

und mit 23 mm aufgedreht.

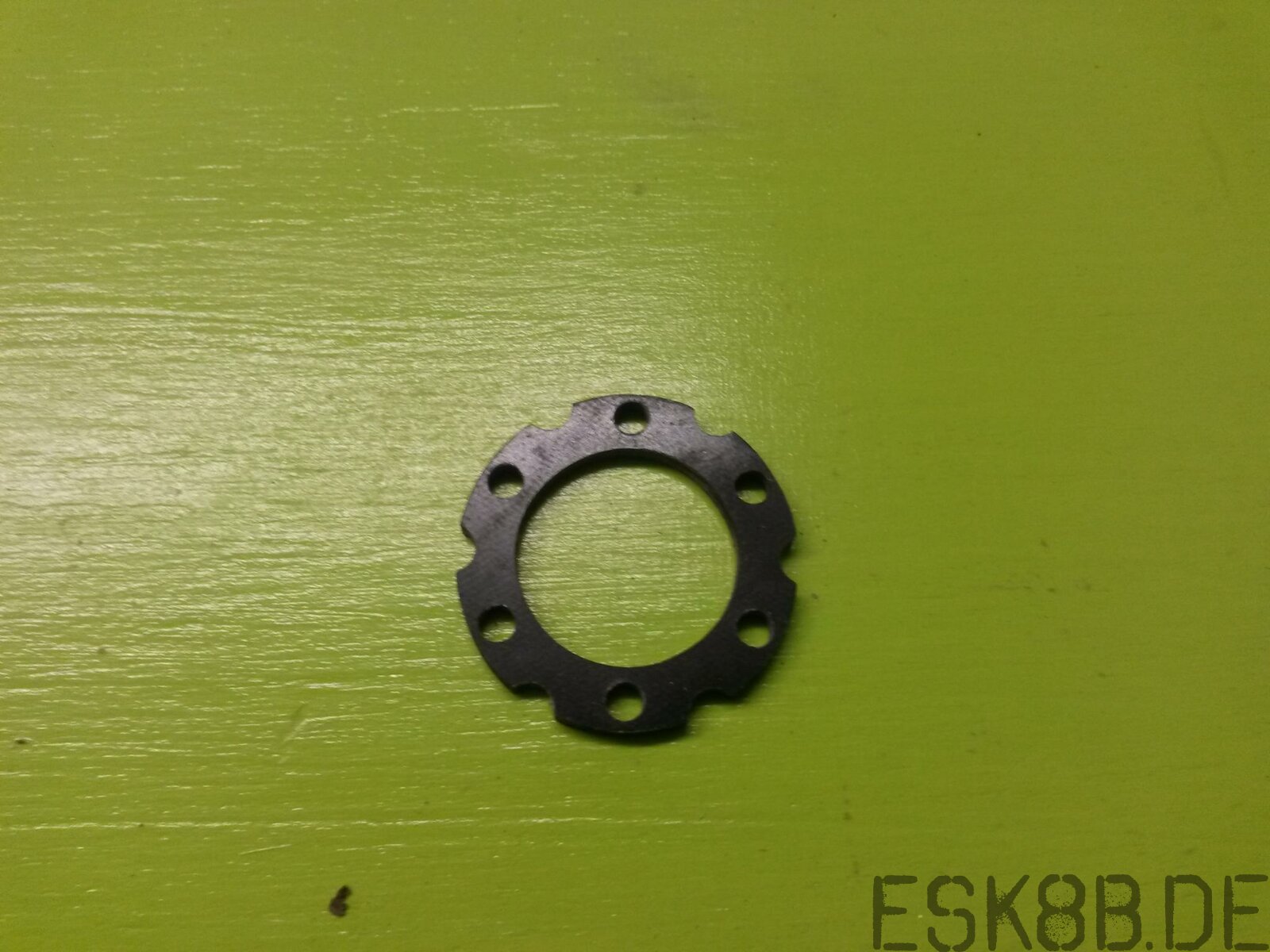

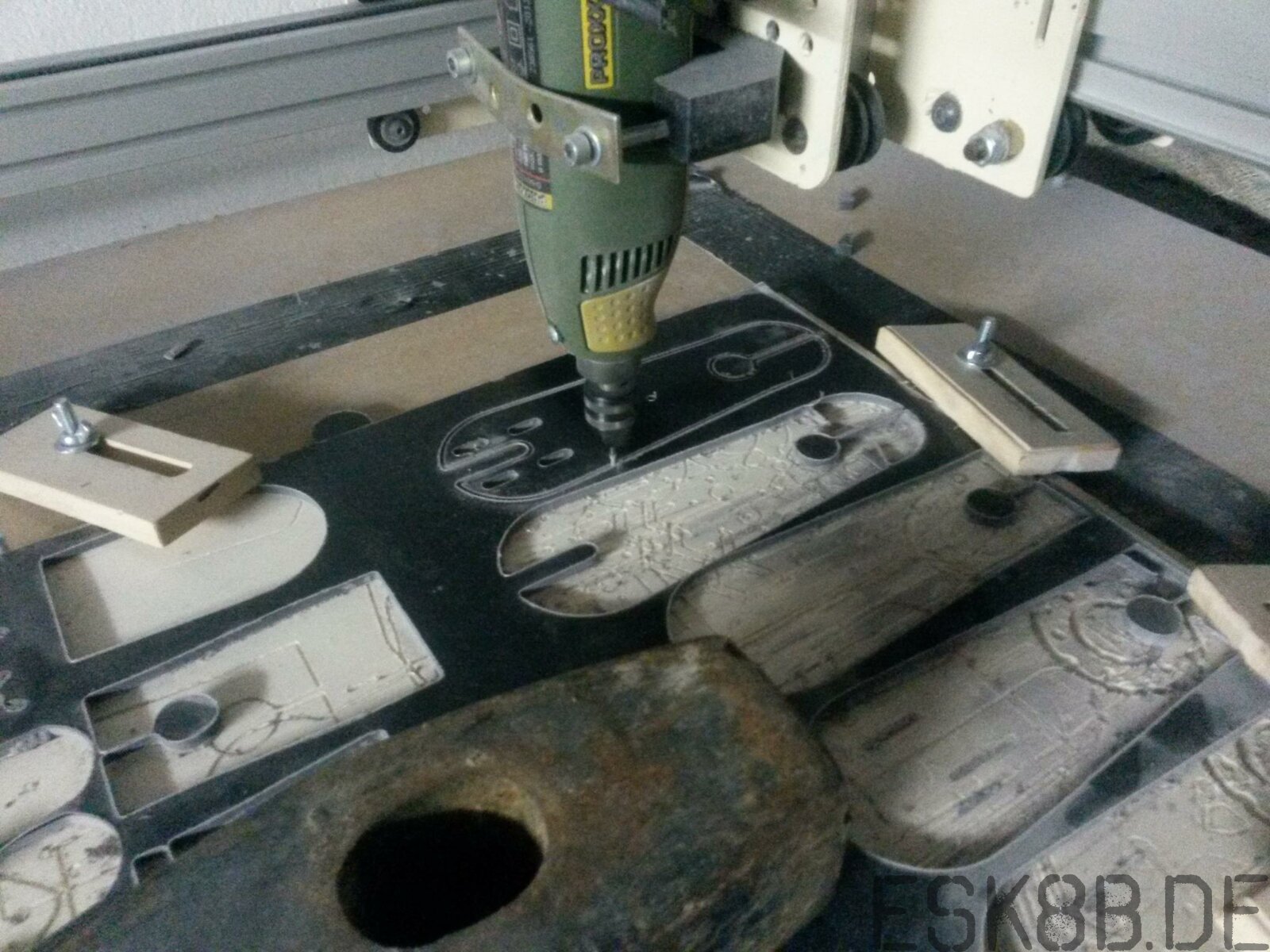

Das 32er Rad wird auf ein elektriker Leerrohr mitsammt einen der selbstgefästen gfk scheiben als schblone gesteckt,um die Bohrlöcher in das

RiemenRad zu bohren welche später duch die 83mm Rolle geht.

Als letztes noch versenk löcker in die scheibe böhren damit der Motorhalter bündig mit dem Riemenrad laufen kann.

2.)

Als Rolle habe ich

Blank Longboard Wheels Lime Green 83mm/78a

von skateshop24.de genommen.

Damit die schrauben sauber durch die Rolle gehen mußte ich die kleinen gnubbel

zwischen den Steegen mit einem Stecheisen für Holz

abschlagen.ging sehr gut und dauert ca ne Minute.

3.)

Nun kann das ganze zusammengebaut werden

Ich habe mir eine 4mm gewindestange abgelängt

und mit 4m Stoppmuttern in das riemenrad geschoben

Dann die große gfk unterlegscheibe und die kleinen bis der Abstand bündig zur Rolle ist und der riemen frei laufen kann.

4.)

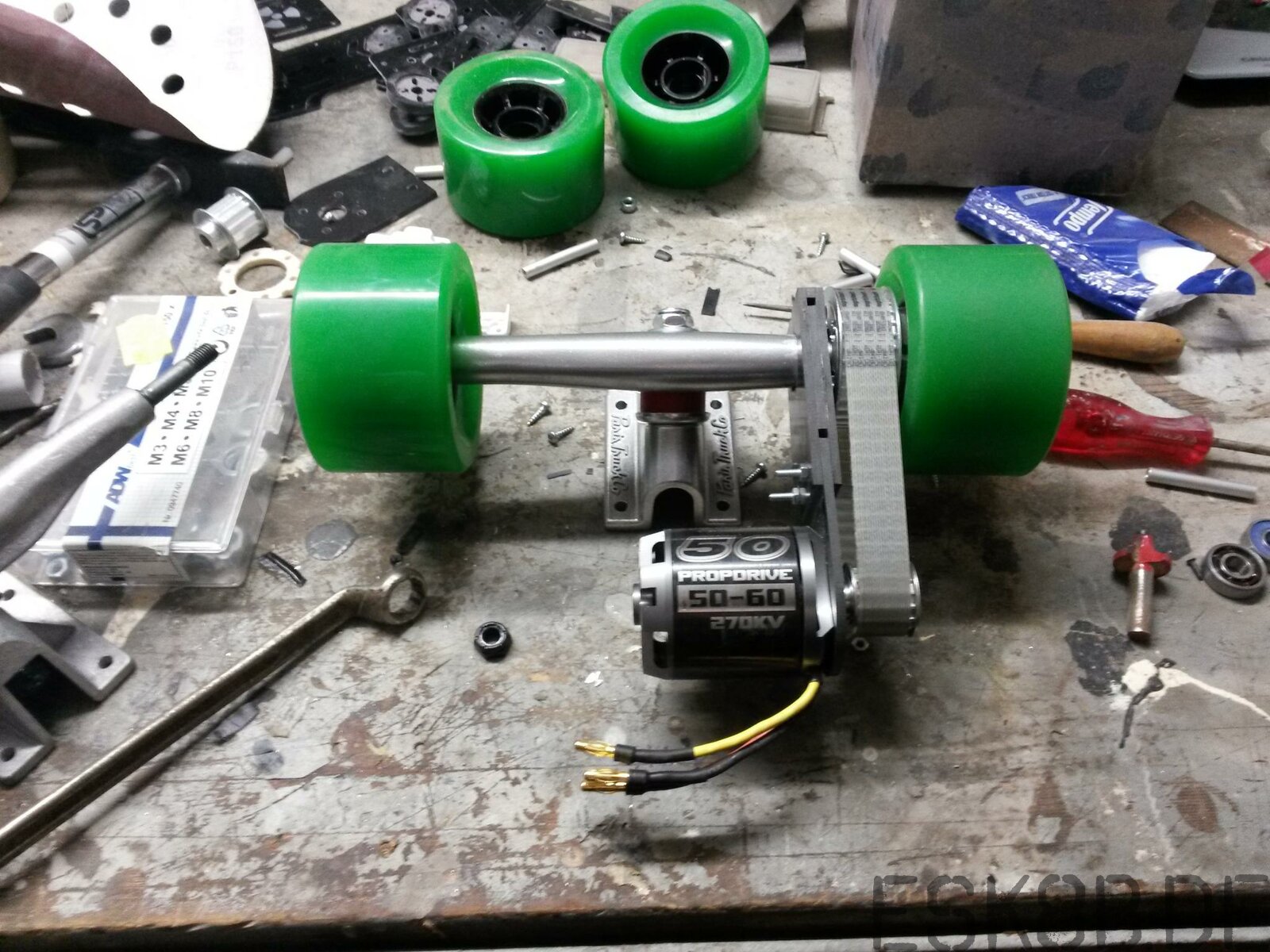

das ganze auf die Achse (Paris von skateshop24.de) aufstecken und

die Position der Motorhalterung ermitteln.so das ca 2mm abstand bleibt.

Um die Achse so rund zu kriegen das die 18er Bohrung der Motorhalterung

passt.Kann man eine kleine flex auf die montierte Rolle anlegen und

diese mit der hand an der unteren seite masnehmen und die flex um die achse ziehen.

Und mehrmals zum abhobeln vorsichtig abfräsen.Und anschließend mit einer feile glattfeilen.

5.)

Die 3 Teile der Motorhalterung mit epoxy oder Sekundenkleber

zusammenkleben und die 4mm Bohrung für die Verklemmung

während die halterung im Schraubstock sitzt durchbohren

dann kann die Motorhalterung montiert werden.

Ich habe noch den klemschlitz mit einer Schraube und mutter zusammen

gepresst das sich die halterung nicht doch mal auseinander schütteln kann.

6.)

der Das 14er rad mußte ich noch ein wenig hobeln damit der Riemen gut läuft und anschließend habe ich das Riemenrad mit Loctite 638 auf die Welle verklebt.

7.)

Als Lipos habe ich 9x S2 Nanotec im Hardcase zu s6 verbaut.

Aber die gibt es auch als Zippys recht günstig.

8.) den rest erkläre ich mal nicht.

Außer das ich als Schalter den Masse anschluss unterbrochen habe und

eine XT60 Buchse nach außen geführt habe und mit einen überbrückten Mänchen stecker schließe ich den Stomkreis.

Riemen_Motorhalterung.zip

Edited August 9, 2015 by kabu

[St1fT]

Hi Kabu,



und willkommen im e-Skateboard Fieber.

Hast du vielleicht auch Bilder von deinen Board?

Vor allen von deinen Akku :-D.





Mit freundlichen Gruß

St1fT

[kabu]

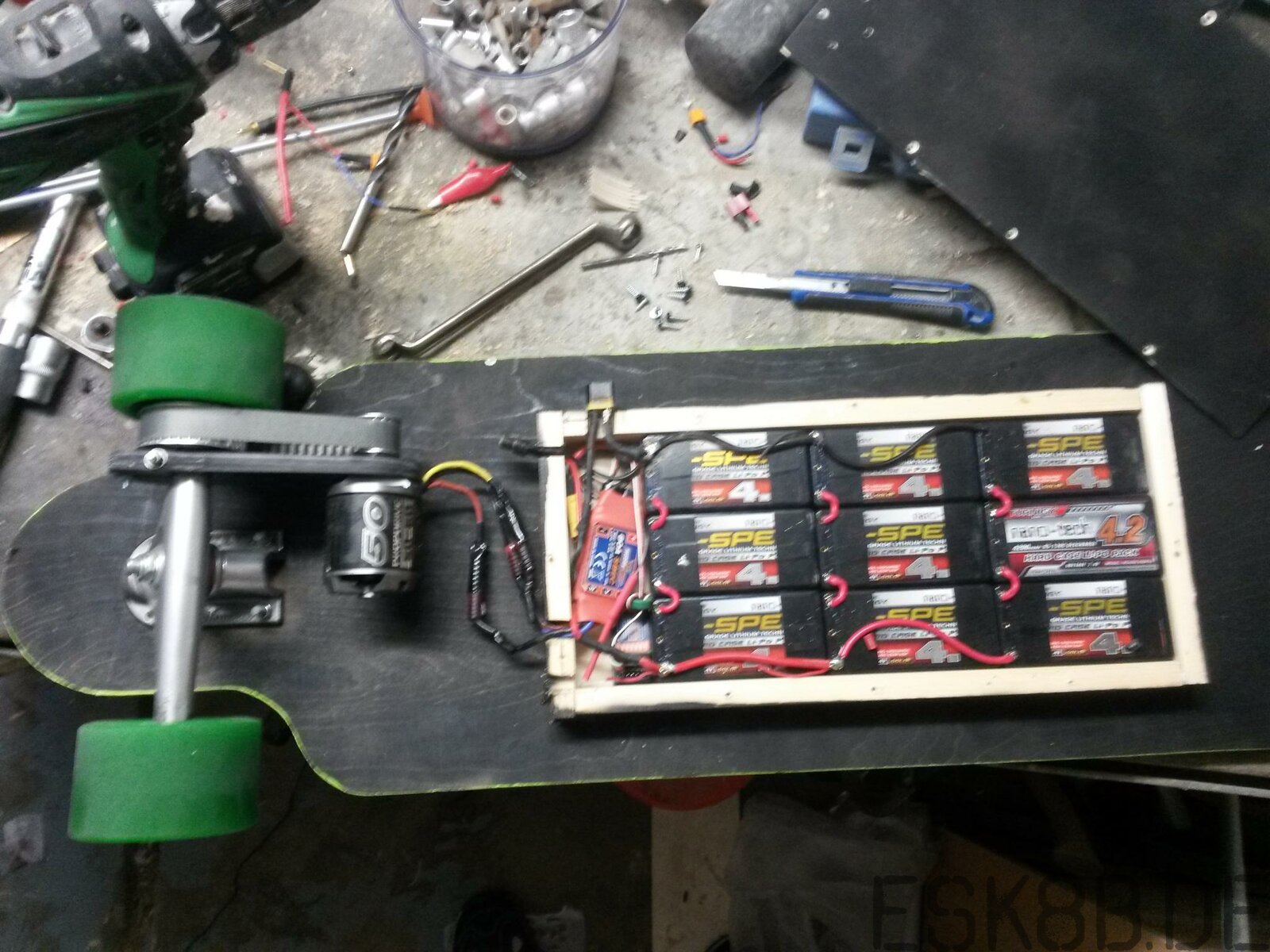

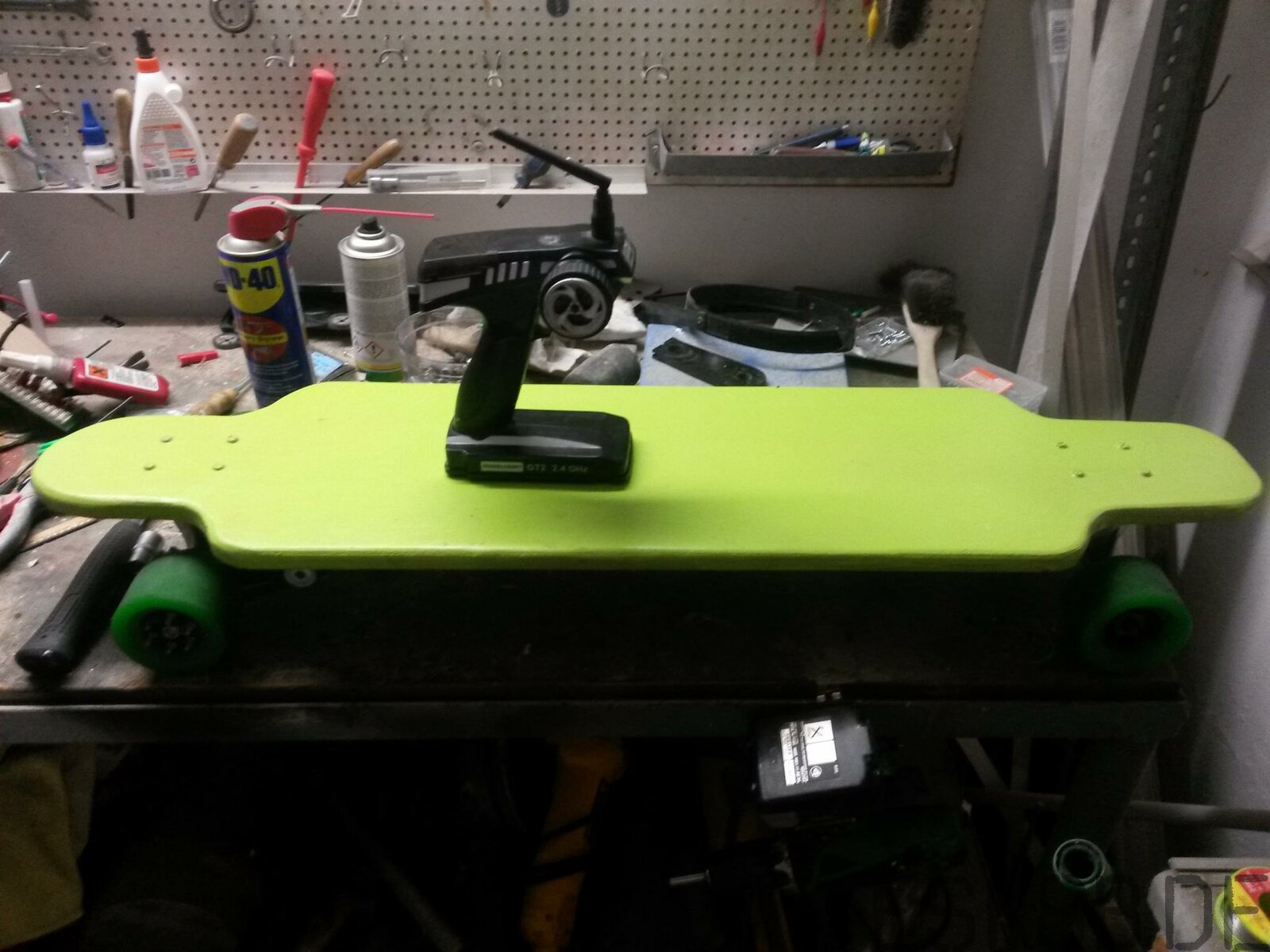

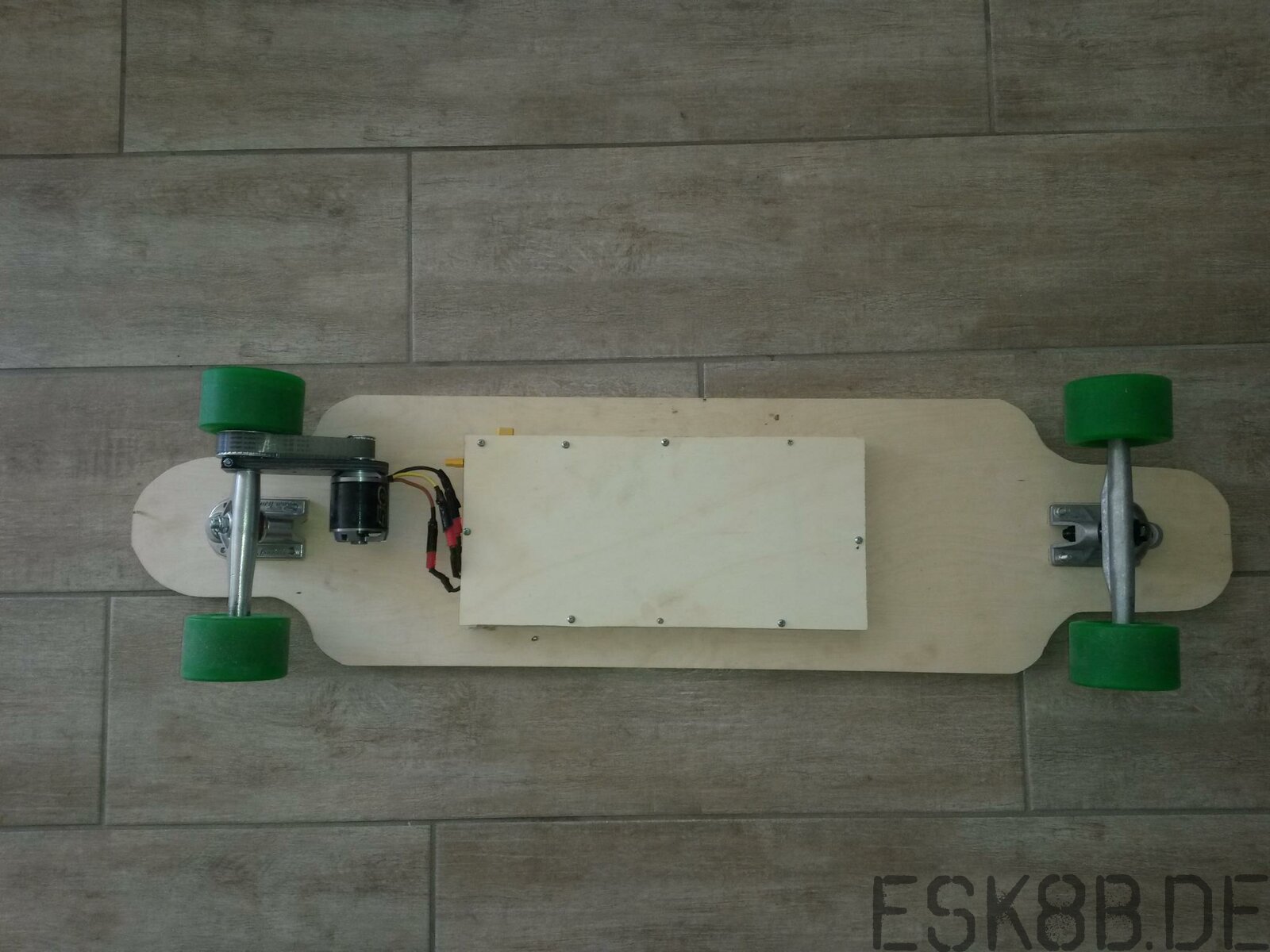

So hingekriegt..Auf den Bildern ist noch die alte Motorhalterung drauf die Ich mitlerweile 3 mal abgeändert und verstärkt habe.
