  1. Moin vielleicht interessiert es ja. Ich habe mir mal meine Pullys und riemen von Völkner bestellt Artikelnr. Artikel Anzahl Einzelpreis Summe V724531 Zahnscheibe PM027AT514 Aluminium Anzahl Zähne: 14 Passend für Riemenbreite: 16 mm 2 5,29 € 10,58 € V724171 Zahnscheibe PM027AT540 Aluminium Anzahl Zähne: 40 Passend für Riemenbreite: 16 mm 2 10,99 € 21,98 € V726621 SIT Zahnriemen ELATECH iSync Profil T5 Breite 16 mm Gesamtlänge 320 mm Anzahl Zähne 64 2 8,59 € 17,18 € Zwischensumme: 41,82 € Versandkosten: 4,16 € Aufschlag Zahlungsart: 0,80 € Netto-Betrag: 46,78 € zzgl. MwSt. (19%): 8,89 € Summe: 55,67 € Maedler finde ich wegen den 50€ mindestbestellwertund den 20€ wiedereinlagerung einfach nur schlecht. Völkner...wießt ihr bestimmt
  2. Ne ich habe ein flugregler. und die potiwerte sind gleich als begrüße ich den zuätzlichen d/r Drehknopf
  3. Ich habe mein gaspoti auf den für die lenkung gesteckt. und am empfänger auch ch1. jetzt iann ich die gasempfindlichkeitwesentlich entschärfen..

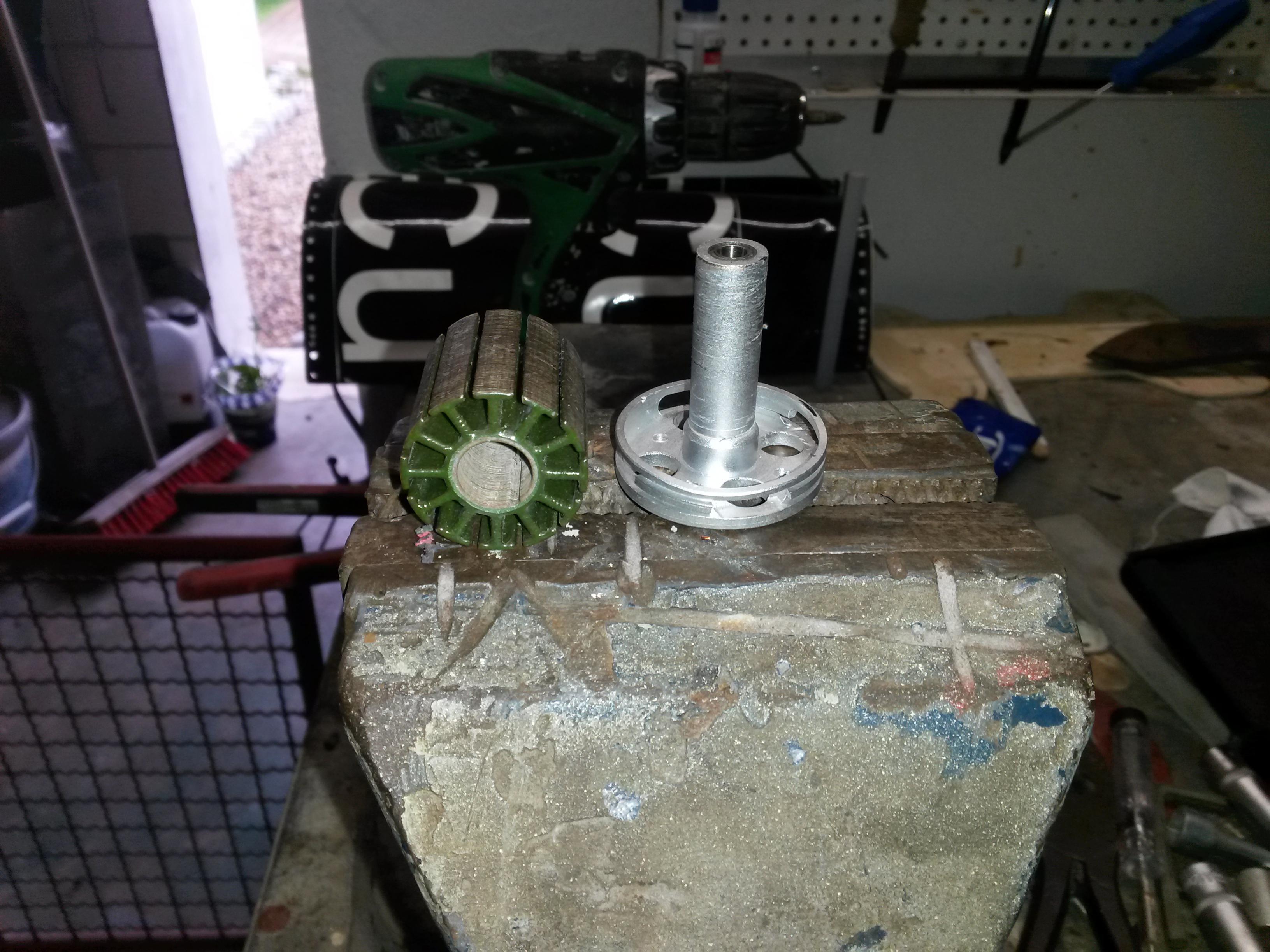

  4. Das wickel ist ansich garnicht so schlim. Und von Motor zu Motor wird einfacher. Ich habe schon oft kleinere Motoren neu gewickelt. Die von Attila sind schon brummer. Bisher habe ich den Motor zerlegt und muß noch die Zusammengeklebten wicklungen runterpuhlen. Nur ich muß noch die wicklungen zählen. Das sind ja immer stränge.die anzahl der wicklungen (turns) Bestimmen die drehzahl. Soweit ich gesehen habe sind zumindest Attillas Motoren Im Dreieck verschaltet. Ich uabe achon ein schlechtes gewissen das ich die Motoren hier so lange rumliegen habe...ich. Vergesse immer den einen zur arbeit mitzu nehmen. Um ihn auseinander zu puhlen :skep: Meine ntm 5060 wird auch warm. Da will ich demnachst die ubersetzung andern auf 14/40. Das sollte ihn kühler machen.
  5. Welche Maße hat das board. Das sieht sehr stimmig aus. Voll gut...
  6. http://m.banggood.com/2S-6S-Lipo-to-USB-Power-Converter-Adapter-wDigital-Display-p-934112.html Ich habe davon 2 hier. Der eine zeigt genau an der andere 0,2volt drüber. Aber finde ich ok. Das kommt über ein kippschalter demnächst an mein Board...
  7. Auch wens ein wenig off topic wird. Kann mir einer ein gedrucktes teil besorgen. Ich würde es mal gerne testen.und beobachten..(flachland) man liest so wenig drüber..
  8. kabu

    Mein erste E-Skateboard

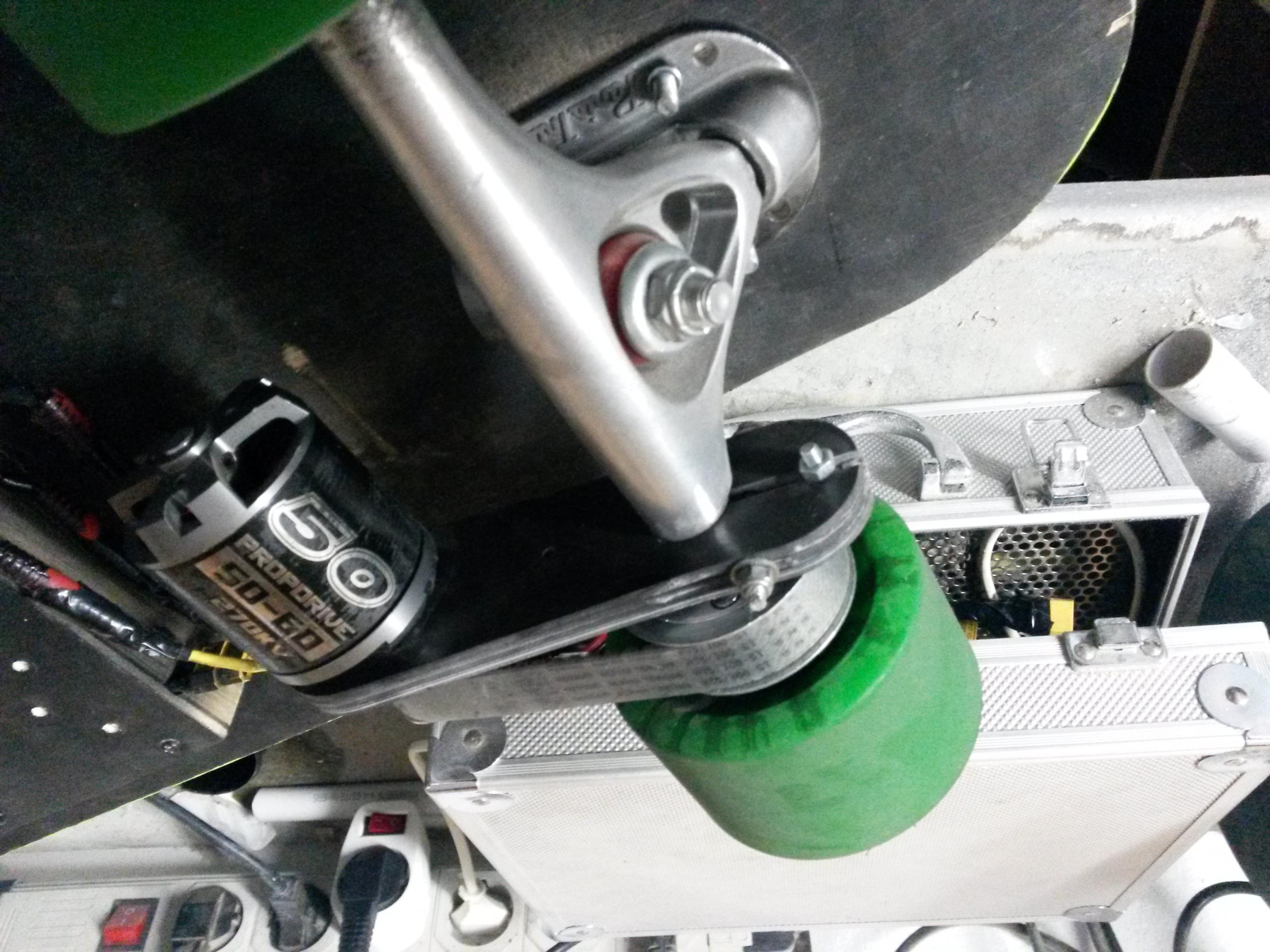

    So hingekriegt..Auf den Bildern ist noch die alte Motorhalterung drauf die Ich mitlerweile 3 mal abgeändert und verstärkt habe. Nun 9mm gfk.
  9. kabu

    Mein erste E-Skateboard

    Mein Setup ein 5060NTM 270kv Motor mit 14/32Übersetzung 9xS2 4200mah zu 6S geschaltet Leistung Meine maximal geschw. Habe ich mit 35km/h gemessen.Aber da geht noch was.Aber ich will nicht.. 80A Hobbyking Flugregler Reichweite:Locker 20km wennich sparsam fahren würden dann halt mehr. Funke FS-gt2B Board 25x100 18mm Multiplex platte. Kommt aber nochmal in selbst gepresster Form. 1.) DieAntriebsräder und riemen sind von Mädler.de Zahnriemenräder AT5 für Riemenbreite 16 mm 14 und 32 Zähne Und einen Riemen von 300mm Was einen Achsenabastand von 90mm benötigt das 14er Rad würde ein wenig gekürzt und das 32er ein wenig abgedreht und mit 23 mm aufgedreht. Das 32er Rad wird auf ein elektriker Leerrohr mitsammt einen der selbstgefästen gfk scheiben als schblone gesteckt,um die Bohrlöcher in das RiemenRad zu bohren welche später duch die 83mm Rolle geht. Als letztes noch versenk löcker in die scheibe böhren damit der Motorhalter bündig mit dem Riemenrad laufen kann. 2.) Als Rolle habe ich Blank Longboard Wheels Lime Green 83mm/78a von skateshop24.de genommen. Damit die schrauben sauber durch die Rolle gehen mußte ich die kleinen gnubbel zwischen den Steegen mit einem Stecheisen für Holz abschlagen.ging sehr gut und dauert ca ne Minute. 3.) Nun kann das ganze zusammengebaut werden Ich habe mir eine 4mm gewindestange abgelängt und mit 4m Stoppmuttern in das riemenrad geschoben Dann die große gfk unterlegscheibe und die kleinen bis der Abstand bündig zur Rolle ist und der riemen frei laufen kann. 4.) das ganze auf die Achse (Paris von skateshop24.de) aufstecken und die Position der Motorhalterung ermitteln.so das ca 2mm abstand bleibt. Um die Achse so rund zu kriegen das die 18er Bohrung der Motorhalterung passt.Kann man eine kleine flex auf die montierte Rolle anlegen und diese mit der hand an der unteren seite masnehmen und die flex um die achse ziehen. Und mehrmals zum abhobeln vorsichtig abfräsen.Und anschließend mit einer feile glattfeilen. 5.) Die 3 Teile der Motorhalterung mit epoxy oder Sekundenkleber zusammenkleben und die 4mm Bohrung für die Verklemmung während die halterung im Schraubstock sitzt durchbohren dann kann die Motorhalterung montiert werden. Ich habe noch den klemschlitz mit einer Schraube und mutter zusammen gepresst das sich die halterung nicht doch mal auseinander schütteln kann. 6.) der Das 14er rad mußte ich noch ein wenig hobeln damit der Riemen gut läuft und anschließend habe ich das Riemenrad mit Loctite 638 auf die Welle verklebt. 7.) Als Lipos habe ich 9x S2 Nanotec im Hardcase zu s6 verbaut. Aber die gibt es auch als Zippys recht günstig. 8.) den rest erkläre ich mal nicht. Außer das ich als Schalter den Masse anschluss unterbrochen habe und eine XT60 Buchse nach außen geführt habe und mit einen überbrückten Mänchen stecker schließe ich den Stomkreis. Riemen_Motorhalterung.zip
  10. Moin Attila. Ne schleift nicht sieht nur so aus...ist gut 1cm luft zum deck. Seit ca 40km hält alles wie es soll. Ich könnte mir auch vorstellen. Das man einfach nur ein loch in der halter hinter der Klemung bohren.könnte und da eine mutter reinlegt und dann von oben die klemschraube einbohrt.
  11. Ja so siehts aus..hält gut..
  12. Hi vielleicht kan ja einer damit was anfangen. Ich habe für mein Skateboard mir eine Motorhalterung aus 3x3mm gfk gefräst Und die auf Paris Achsen geklemmt. Dazu mußte ich wegen meiner Riemenbreite von 1.5cm ein wenig runterflexen. Da die Achsen nach innen ein wenig dicker werden. Dazu die Flex an die Montierte rolle gelehnt und An den richtigen stellen durch die Rolle geführt über die verdickung laufen lassen. So das achse Rund wurde. Danach ein wenig gefeilt und verschraubt. Die 3 Teile mit epoxi verkleben und in der Mitte und später am hinteren ende nochmal verschrauben damit sich die 3 Teile nicht mal lösen können. PS Atillas sind aber echt schicker Motorhalterung_v4.dxf.txt
  13. Also geht es nicht praktikabel?
  14. Ja so wird wohl drauf hinauslaufen. Erstmal mit arduiono und später mit Tenesy... wird ja eh ein ewige baustelle. also ist die antwort auf meine frage.. ob es prsktikabel funzt ein Ja?
  15. Weil ich den hier liegen habe... Und ist mit ein begriff. Tennsy höre ich zum ersten mal...
  16. Hallo. Ich wollte mal wissen wie der momentane Entwicklungsstand ist. Ich lese das man vom arduino abgekommen ist. Ich würde diesen aber gerne so wie im wiki verbauen.
  17. kabu

    E longboard Planung

    Motor würde ich hinten anbringen. Damit die rolle am meisten anpressdruck kriegt. Und so positionieren das wenn die motorhaöterung sich doch mal lösen sollte das der Motor an das Deck Schlägt. In den Aspalt könnte es den Motor kosten. So von der logik her. Aber ich glaube die meisten legen den Motor nach innen zeigend zu Board mitte..
  18. Danke jetzt sieht meine bestellung.so aus. 15/32 at 5 Mit 1,6mm breite rollen Als riemen muss ich die Länge mal messen. Abstand von mitte achse motorachse 8,5cm Ps Motor ist 5060 270kv bei 6s Edit Ich habe jetz bestellt 1 1 16670500 Zahnriemen AT5 300mm 1,6mm 1x 1,6mm Scheibe 32 Zähne Und je eine Scheibe 14 und 15er. Achse zu Achse 9cm Ich bin schon fleisig am zeichnen. Ich werde mal eine klemmung versuchen mit 3x3mm gfk mit verschiebbaren Motorhalter. Dann könnte ich noch versuchen einen schutz drüber zu setzen...mal gucken wie das Machbar wird.
  19. Konnt ihr mir sagen wie breit der riemen sein sollte? Was ist so gangig. Und bei einer ubersetzung von 15/32 Wie lang sollte der riemen idealer weise sein?

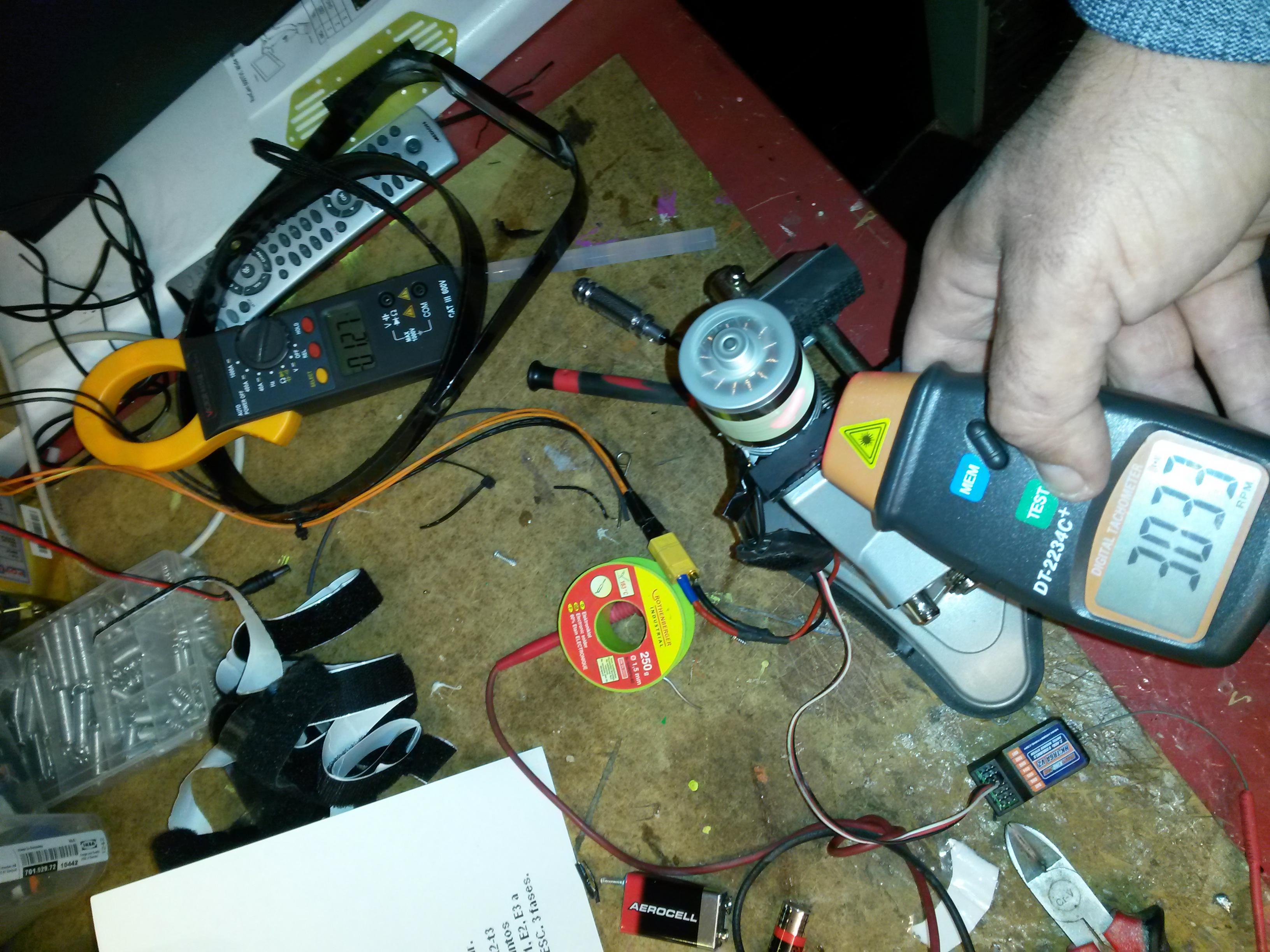

  20. Ich habe mir mal heute ein 38mm 200g 980kv motor vorgenommen. die wurden in eine rolle passen. Und anstatt orginalen 5 wicklungen 10 drauf gemacht. Zwar nur ne probewicklung aber nun macht er ca 250 kv am12v pcnetzteil Ich möchte wissen auf wieviel volt die inboard laufen. Aber ich kann mir vorstellen das man hier schnell ein lagerproblem kriegen könnte. .. Das habe die bestimmt auch besser ausgelegt...
  21. Ich glaube nicht das das Board mit 10kw unterwegs ist. Eher mit 1kw. Sprich 4x250-500w. Ich könnte mir auch vorstellen das das inboard auch mit weniger volt unterwegs ist. Oder weiß man schon wieviel span ung der acku hat? Bei 83mm rollen und wenn man 50kmh als ziehl geschwi digkeit. nimmt. damit das board irgendwo da in der Nähe. landet bei optimalen bedingung . Haben wir irgendwas bei 3200u/min Geteilt durch volt gibt das die kv zahl.. 250watt kriegt man auch mit kleineren Motoren hin. 4 motoren dürfen nicht so effizient laufen sie einer. da so ein motor ur ca 70-80% der Energie nutzen kann. Ich habe selbst noch kein board. ich weis auch nicht was ein board bein crusen an leistung benötigt dan konnte man das motoren gewicht erahnen. ich vemute das es auch nur 100-200g motoren sind. drr strator ist wohl direkt auf der welle gesteckt worden. auf jedenfall haben die inboard jungs was geiles gebaut
  22. Weiß ich nicht ob ich das könnte. Aber wenn ich ne grundgeschindigkeit von 35kmh zu grunde lege komme ich auf ca 2300u/minute cur die rolle. bei 23volt s6 währenn das 100kv Fur den motor. Was hat das fur eckdaten. volt Gut bei 4 reglern könnte er mit mehr ampere arbeiten. Ein motor besteht eigentlich aus dem Strator bzw vielen kleiner aufeinandergeklebten stratorblechen und Der glocke mit den neodyn magneten. Je nachdem was er brauch wir der motor ausgestattet. .. Der Kupferdraht bestimmt das verhalten vom moto und wird entweder im stern oder dreieck verdratet. so entstehen in diesen bl motor 3 einzelnde motoren. Bei den bl kammera gimbels wurden die motoren mit einer irrsinnigen vielen wi klungszahl auch auf gaaaaanz langsam gedrosselt. mann konnte auf vorhanden motoren zuruckgreifen und mal gucken was die lage so abkönnen. Die sind ja auch ein blick wert....ala keramik usw... aber wird ein wenig off topic.. ich brauchte ja eigentlich nur eine antriebachse und 2 83mm rollen Fur mein erstes Objekt. Dann später kann ich ja den antriebstrang weiter ubernehmen...
  23. Fast erledigt. Motor, Regler,RiemenUnd Riemen Scheibe habe ich Bestellt. Falls doch noch einer eine defekten Motor hat. kann er sich trotzdem melden. Habe ja noch Kinder und ich glelaube da kommt man irgendwie nicht drumrum..
  24. Naja ist reativ. Ich bin mit leib und seele modellbauer. Ich fliege jets,heli und fpv racing quadcopter. selbst entworfene. Hab selbst ne cnc fräse. Und bin technich gesehen ein freak. Das schliest ein ordentliches ersatzteilager Mit ein. Ich kann selbst motoren wickel und diese gezielt verändern. Funktechnisch habe ich alles 3mal hier.wobei von hk kann man ein grundboard der th9x fur 5€ kaufen. woran eigentlich nur noch ein funkmodul angelotet werden müßte . mannnkonnte dann mit weniger volt in der funke auskommen. und mitndem frsky funksystem. die funklUfzeit optimiere Und ein poti alla Carrera..irgendwie sowas. oder ne 2,4 ghz funke umbauen... lipos und Ladegerät habe ich hier. ich habe hier selbst noch 250g motoren hier. aber momentan mit 800kv. bin am uberlegen diese runter zu wickeln. indem ich ein paar wicklungen mehr drsuf mache. und voerest mit weniger leistung lebe.. hier treffen scater und modelbauer zusammen. ich bin der Modelbauer aber das.scatebord mit modellbau technik. ist wohl einfach nur der nachste Schritt den die zukunft mitbringt. ich bin mir sicher das ich mit weniger auskomme ich habe nur kein plan von skateboards... Edit: zu den regler pfiepen. Mann kann auch alternative yoftware auf den reglern flashen. Somonk oder blheli. Dan ist das pfeifen weg und man sollte feiner dosieren konnne. Yowie das anlauf verhalten und das drehzahlhalten einstellen. Theoretisch....
×
×
