BLDC-Motor detection


muclongboard

Recommended Posts

Posted

Hallo Leute,



das ist mein erster Beitrag hier also ersteinmal das wichtigste:

Sehr sehr geiles Forum hier. Hab mich die letzten Wochen hier eingelesen und bin total drauf hängen geblieben :D



Ich habe gerade zum ersten mal meinen vesc programmiert.

Hat mehr oder weniger alles funktioniert.... hatte einige Probleme aber die konnte ich überwinden. Jetzt komme ich allerdings nicht weiter... Wenn ich auf Start Detection beim Motor im BLDC gehe dann fängt alles gut an.

Allerdings ist das Geräusch sehr unangenehm und die Geschwindigkeit sehr langsam und ruckelt stark. Ein deutlicher Unterschied zu verschiedenen Youtube-Videos... Zusätzlich kommt am Ende die Meldung: bad detection...



Voltage Limits und Current Limits sollten eigentlich hochgenug eingestellt sein. Könnte es evtl. eine schlechte Verkabelung zum Motor sein?



Zum Setup:

Vesc von Esk8

zwei 7s lipo

antispark

kama nunchuck

sk6 motor mit 149 kv

Posted

Ich hatte das auch schon, allerdings ging es auch ab und zu. DRV Chip mit Heißluftlöte nochmals gebraten und dann ging's. Vermutlich war bei mir der Massekontakt an der Unterseite nicht ganz solide.

Posted

Hallo,



also ich hab mir gerade den DVR chip angeschaut und keine Unauffälligkeiten entdecken können. Würdest du es mir trotzdem empfehlen? Würde es gerne als letzte Möglichkeit machen.

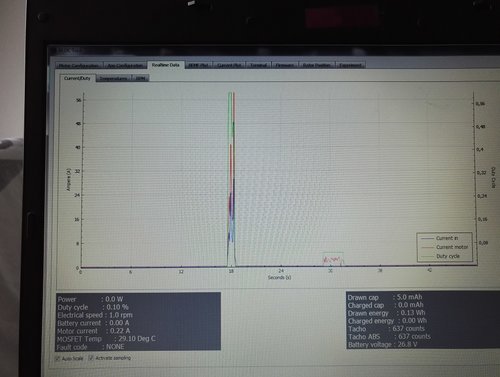

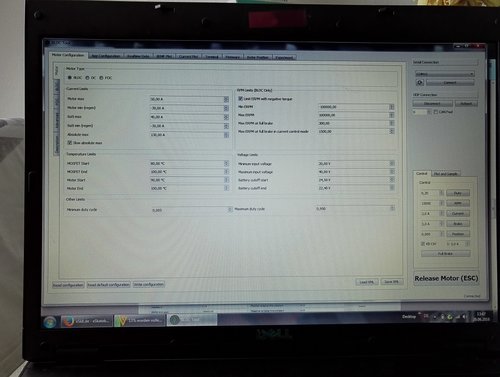

Ich habe mal ein Video und ein paar Bilder gemacht. Vlt helfen die euch weiter wie ihr mir helfen könnt ^^

Der Motor dreht sich natürlich je nach voreingestellten Motorpara. etwas anders. Für das Geräusch gilt natürlich das selbe.



Bin leider inzwischen ziemlich ratlos...



beispiel.avi

Posted

Bei mir habe ich an dem Chip auch absolut nichts erkennen können. Wenn Du den DRV nicht verbruzelst kann es nur besser werden:thumbsup:

Posted

Wenn du mit 26V die Detection machst und die Grenzwerte so eingestellt hast, kann das schon mal zu Fehlern führen. Hast du das mal mit den Werten der Werkseinstellung versucht?



Und unbedingt die Motorverkabelung prüfen.



PS. Der VESC ist maschinell bestückt, der DRV müsste eigentlich korrekt drauf sein, sonst würde der Rest der Serie auch nicht funktionieren.

Posted

Hallo,



So ich habe jetzt nocheinmal alles überprüft. Weder zurücksetzen auf Werkseinstellung noch neues löten der Motorkabel hat zu einem Erfolg geführt.... kann ich den Motor irgendwie einfach überprüfen? Bzw würde es helfen die Para von jemand anderes zu übernehmen? Oder ist die detection zwingend erforderlich?



Vielen Dank schonmal :)

Posted

Hast du das BLDC Tool zwischen 25. und 30. Mai runter geladen? Falls ja, solltest du das nochmal neu installieren, die Version war fehlerhaft auf Win und OSX.



Ansonsten ev. eine andere Fernbedienung testen?

Detection solltest du mit den Motoren die du hast machen.

Posted

Hallo elkick,



Wie kommst du auf Fernbedienung?

Also ich hab gestern nochmal das bldc gelöscht und neuinstalliert. Hat leider nichts gebracht. Also nächstes werde ich es mal mit einer älteren Version wie 1.18 probieren. Habe das bldc letzte Woche über esk8.de installiert also glaube ich nicht das ich die fehlerhafte Version habe.



Bin leider erstmal bis Donnerstag auf Dienstreise. Donnerstag Abend werde ich nochmal paar Sachen probieren und dann berichten.



Gruß Sebastian

Posted

Du kannst ja mal versuchen die Fehler im Terminal auszulesen.



Einfach im Reiter "Terminal" ganz unten "faults" eingeben, nachdem du die Motor detection probiert hast.

Posted

Hallo,



inzwischen habe ich das Problem gelöst.

Die drei Motorkabel gehen aus dem Motor raus. Und eines davon war nicht richtig am Motor verbunden....

Hab es repariert und taddddaaa alles funktioniert so wie es soll.
