Vesc/ Focbox Hallsensoren

[BenSkywalker]

Hallo zusammen

Ich habe mir ein Trampa EMTB gebaut mit zwei Focboxen die im dual betrieb zwei APS 190 KV Motoren mit Sensor antreiben.

Soweit so gut habe alles eingestellt und ohne sensoren funktioniert es auch soweit alles.

Jetzt habe ich das Problem das bei der Motor config bei detected parameters immer Hallsensor detected fail angezeigt wird.

habe auch nach der anleitung im forum versucht unter BEMF plot mir die werte der Sensoren anzeigen zu lassen aber da wird einfach garnix angezeigt.



nun weiß ich nicht mehr so recht wo ich suchen soll.





wäre über tips sehr dankbar



Danke Gruß Ben

[fuelre]

nutzt du das "alte" BLDC Tool oder das VESC tool?

[Attila]

Ich tippe mal auf die Verkabelung.

Hast du die Kabel 1 zu 1 farblich verlötet Motor zum 6Pin Stecker?

Wenn ja, kann es nicht funktionieren.

[BenSkywalker]

Hi Habe diesen motor hier

https://shop.elektro-skateboard.de/eigenbau-tuning/alien-power-system/einzelteile/349/aps-brushless-outrunner-motor-6374-170kv-3200w-mit-sensoren?c=49



Kenn jemand die belegung dieses Motors bzw natürlich der Hallsensoren des motors





die kabel habe ich wie folgt angeschlossen

5v Rot

H3 gelb

H2 blau

H3 grün

temp weiß

gnd schwarz



ich benuze das tool von enertion also das BLDC tool

ach so ne ich habe einen 6 pin stecker uzum selber crimpen genommen also kein wo schon kabel dran waren

Edited December 29, 2017 by BenSkywalker

[Attila]

Tausch mal + und -

Rechts neben weiß ist + links neben gelb ist -

Es sei den bei der FucBox ist die Polarität getauscht.

Kenne die Box nicht.

[Attila]

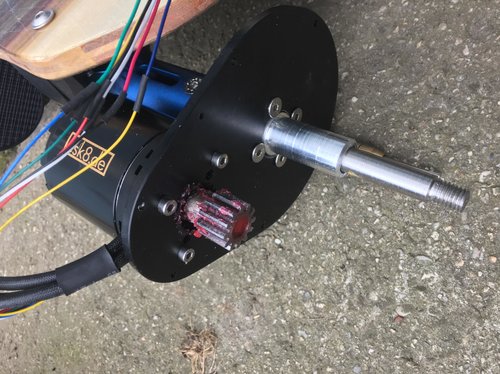

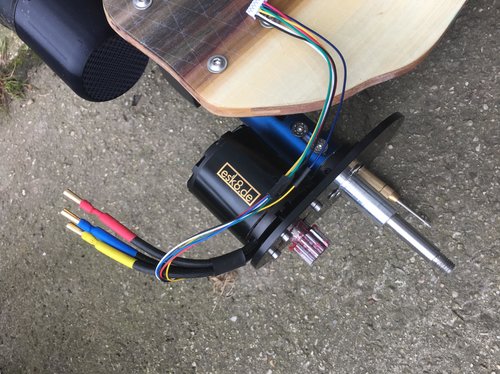

Ich glaube auf dem Bild sieht man es besser.

[BenSkywalker]

So hab es ausprobiert vielen Dank für die Hilfe wenn ich sie so anschließe wie bei dir auf dem Bild dann passt es

[Dirtjumper]

Habe auch ein detection fail error.

Habe die foc box mit aps motor.

Die kabel habe ich hin und her getauscht.

Error 255

Hat jemand ne idee.
