staegros Posted September 14, 2015 Posted September 14, 2015 ich bräuchte Hilfe bei der Verbindung zwischen den einzelnen Bauteilen. Ich blicke da noch nicht genau durch und will nichts falsch machen. Außerdem hat mein BMS auf dem Bild nur 6 Verbindungen obwohl es ein 7s BMS ist. Ist das einfach ein Fehler oder muss das so? Quote
elkick Posted September 14, 2015 Posted September 14, 2015 ich bräuchte Hilfe bei der Verbindung zwischen den einzelnen Bauteilen.Ich blicke da noch nicht genau durch und will nichts falsch machen. Außerdem hat mein BMS auf dem Bild nur 6 Verbindungen obwohl es ein 7s BMS ist. Ist das einfach ein Fehler oder muss das so? Das BMS ist ok, +/- kommt direkt vom Akku, bleiben 6 Balancer Kabel. Zur Verkabelung: Akku -> BMS -> Ladebuchse -> Powerswitch -> BEC & ESC -> Motor. Quote
staegros Posted September 14, 2015 Author Posted September 14, 2015 - Das BMS ist ok, +/- kommt direkt vom Akku, bleiben 6 Balancer Kabel. ich wollte 7s2p machen mit jeweils 2.9Ah was meinst du mit +/- direkt vom Akku? ich hab die Schaltung vor mir wie ich löten soll, nur weis ich nicht wo die 6 Balancer Kabel hinkommen - Zur Verkabelung: Akku -> BMS -> Ladebuchse -> Powerswitch -> BEC & ESC -> Motor. welche Ladebuchse und Powerswitch würden hier passen? Quote

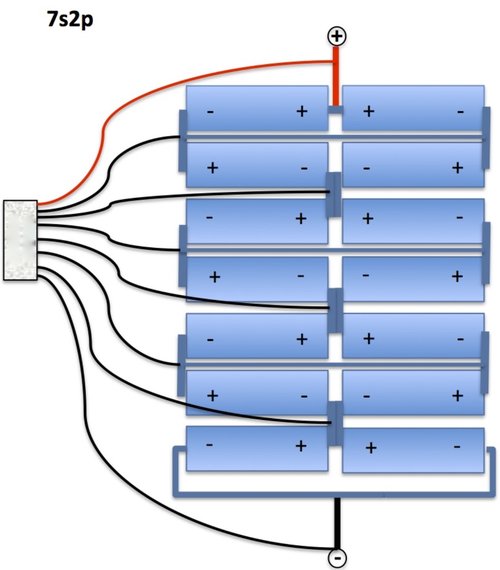

elkick Posted September 14, 2015 Posted September 14, 2015 Ladebuchse hängt von deinem Ladegerät ab, passende Hohlsteckerbuchsen gibt's bei Conrad. Powerswitch habe ich mir von Alien Power geholt, günstiger ist die Variante die im Wiki steht oder ein Umbau eines XT-90 Steckers, wie Externe Links nur für Mitglieder sichtbar. Balancer Kabel: Das sieht bei mir so aus, wobei Plus und Minus mit dem BMS verbunden wird (ist dort beschriftet) und die 6 Balancer Kabel in der richtigen Reihenfolge (!) zum BMS Stecker gehen: Quote
staegros Posted September 14, 2015 Author Posted September 14, 2015 tut mir leid hab immer noch nicht verstanden womit ich den Akku + und - verbinden am BMS verbinden soll. Muss ich da separate Kabel löten? und wenn ja wo sind die Verbindungen? hier..? Quote
elkick Posted September 14, 2015 Posted September 14, 2015 tut mir leid hab immer noch nicht verstanden womit ich den Akku + und - verbinden am BMS verbinden soll. Muss ich da separate Kabel löten?und wenn ja wo sind die Verbindungen? hier..? Die kannst du zwar nehmen, besser sind aber die beiden riesengroßen Pads die links und rechts vom Balncerstecker mit B+ und B- beschriftet sind. Und ja, du brauchst separate Kabel (die etwas dicker sein dürfen) als die Balancer Kabel. Quote
staegros Posted September 14, 2015 Author Posted September 14, 2015 :cornut: ah ok danke wo bekommt man die passenden Kabel bzw. wie sehen die aus? und mit richtiger Reihenfolge, muss ich doch nur von + zu - gehen mit den Balancerkabeln. Also wenn ich mich nach deiner Schaltung richte. Quote
elkick Posted September 14, 2015 Posted September 14, 2015 Wenn du nicht gerade mit mehr als 60A Durchsatz rechnest (was du offensichtlich nicht tust, sonst hättest du da ein anderes BMS auf dem Tisch liegen), reichen die Kabel die z.B. bei Bauhaus in der Automobil Ecke verkauft werden (bei den Batterien), sind um die 2,5mm Durchmesser bzw. 3-4mm^2. Oder bei Conrad. Balancerkabel sind in meiner Zeichnung für mein BMS von oben nach unten 1 - 6, das könnte bei dir aber anders sein, da dein BMS anders beschriftet ist. Versuch doch vom Lieferanten des BMS eine genaue Beschreibung zu bekommen, das muss der haben! 1 Quote
staegros Posted September 14, 2015 Author Posted September 14, 2015 hast du zufällig einen Link für die 2,5mm Kabel? hab ohne Erfolg gegoogelt. Weiß auch nicht so recht wie die heißen sollen. Besten Dank! Vielleicht liegen ja sogar welche im Labor rum, die ich verwenden kann. Quote
elkick Posted September 14, 2015 Posted September 14, 2015 Schau mal auf linergy-shop.de unter Zubehör nach, da gibt's das. Quote
staegros Posted September 14, 2015 Author Posted September 14, 2015 Externe Links nur für Mitglieder sichtbar das ist aber nur der Mantel des Kabels oder? Quote
elkick Posted September 14, 2015 Posted September 14, 2015 Nö, das ist ein komplettes Kabel inkl. Litze. Das passt schon. Quote
