Zweiter Anlauf ein Deck selber zu bauen

[Attila]

Da das erste deck nicht so gut geworden ist habe ich nochmal ein

Deck in angriff genommen.

[Attila]

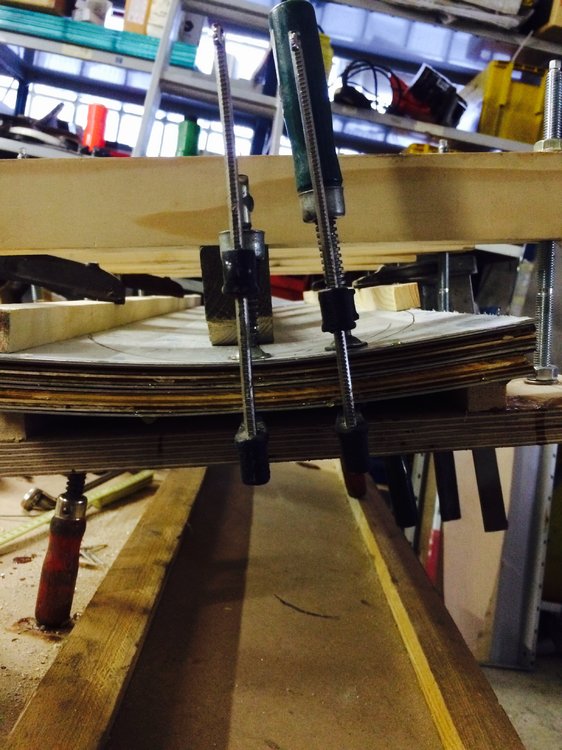

So bin ein wenig weiter gekommen :peace:



Das Deck ist ein Alu Kiefer Mix.

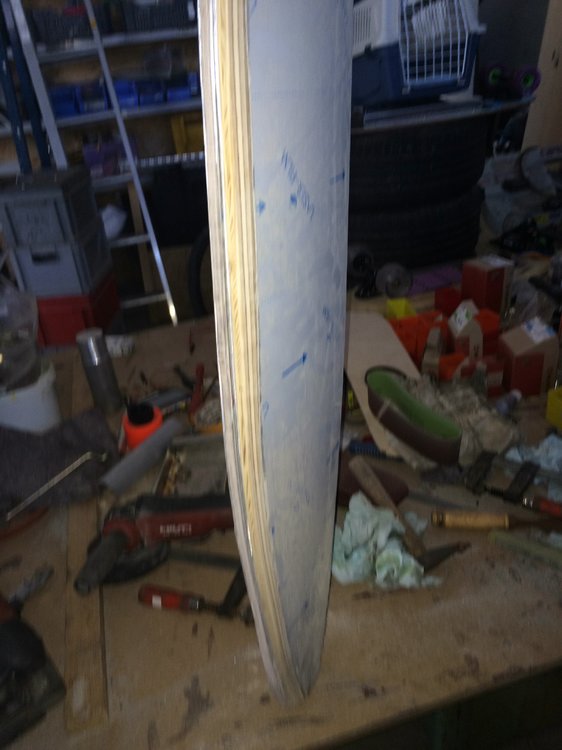

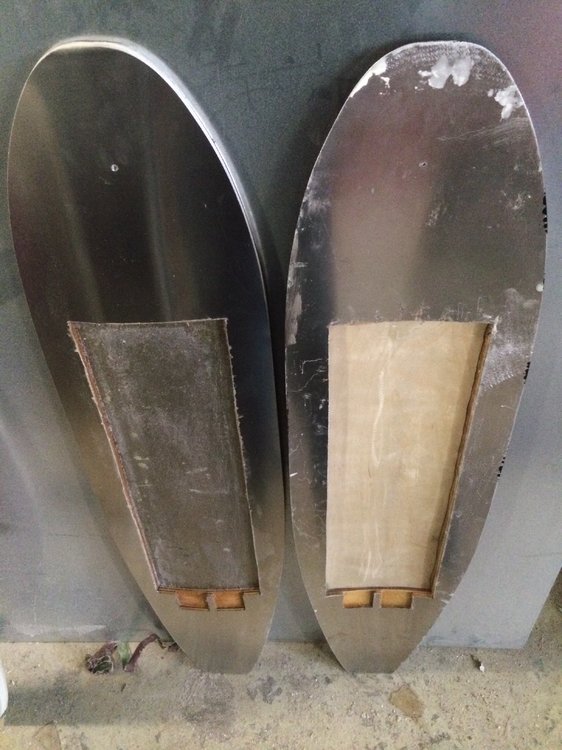

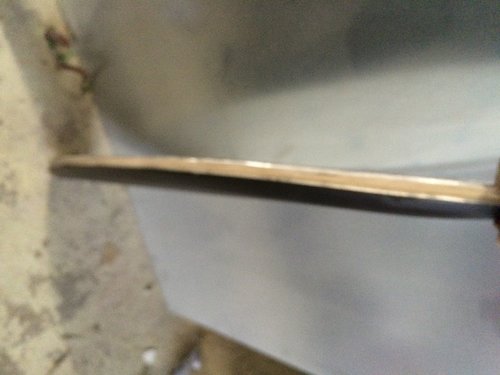

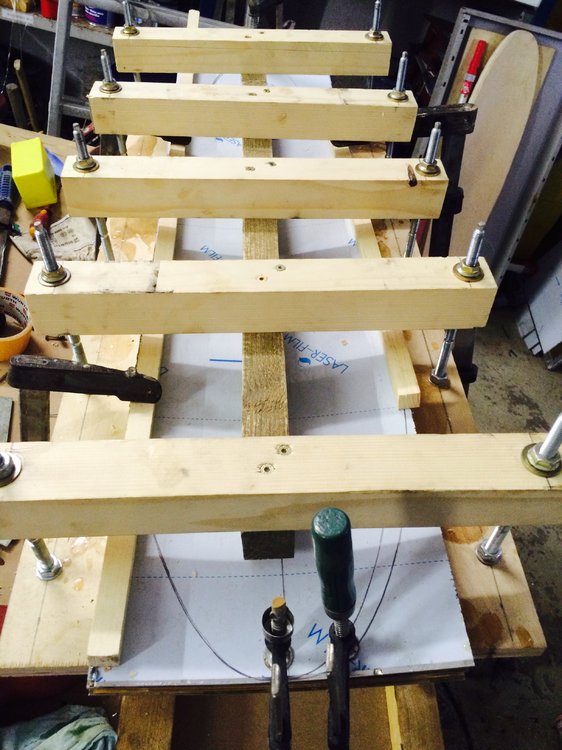

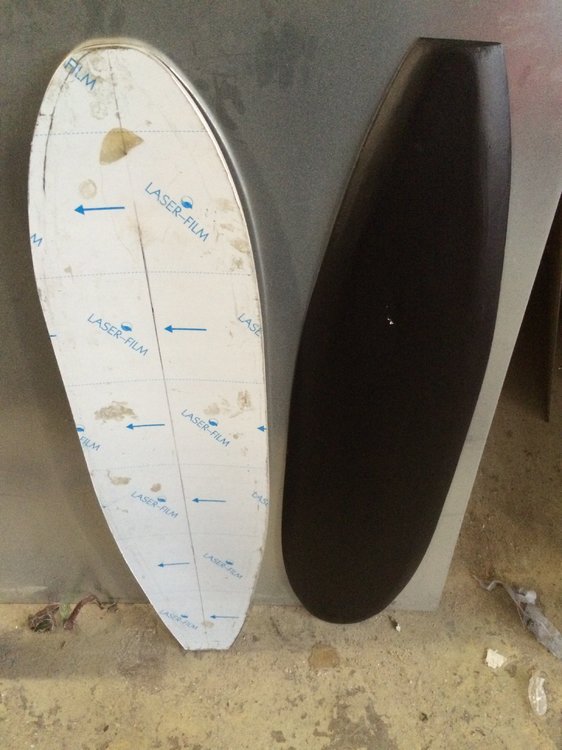

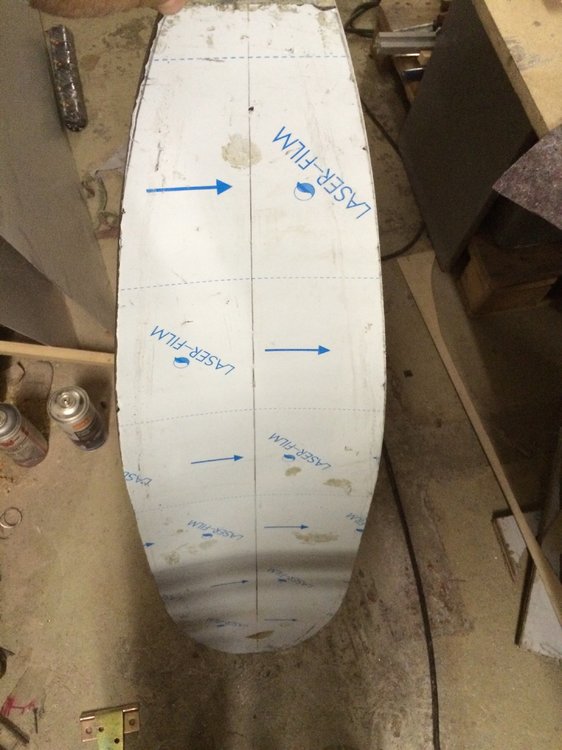

Obere Schale:

1,5mm Alu als Deckplatte

2x4mm Kiefer 17,5 x 45cm ausgeschnitten

1,5mm Alu auch ausgeschnitten.

Untere Schale:

1,5mm Alu 17,5 x 45 cm ausgeschnitten

2x4mm Kiefer auch ausgeschnitten

2x1mm Kiefer als Bodenplatte.

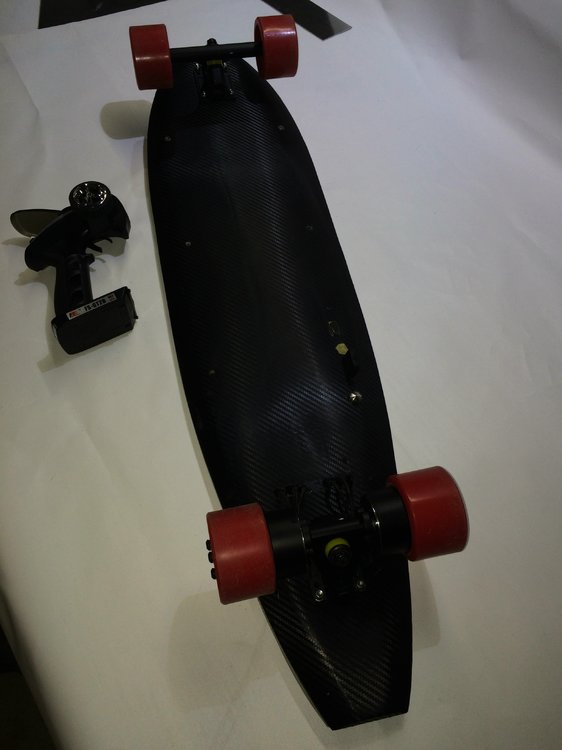

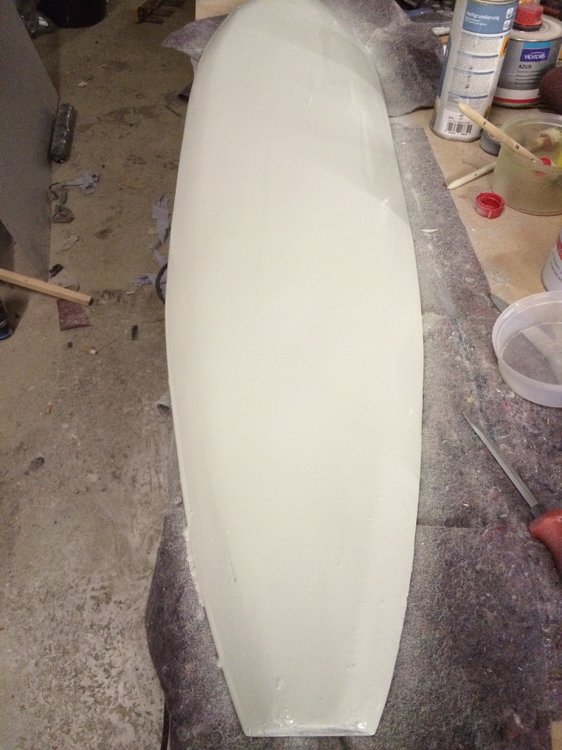

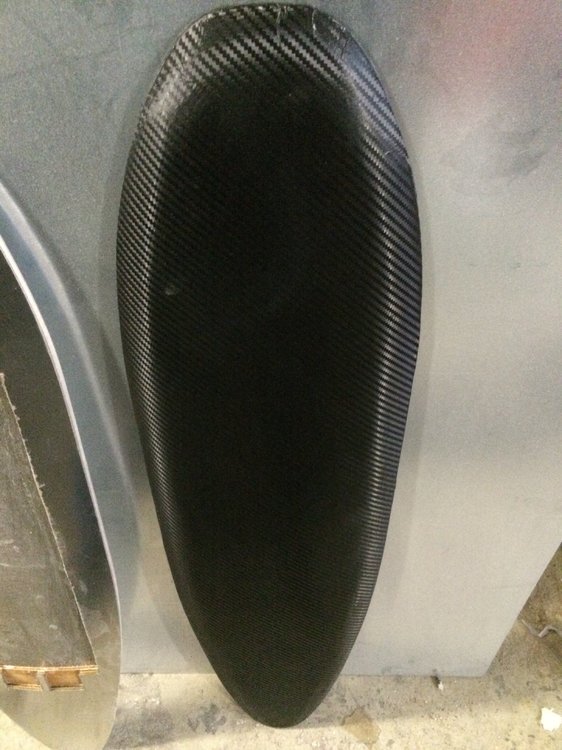

Bodenplatte mit Epoxi Harz versiegelt

gespachtelt, geschliffen, grundiert,

schwarz lackiert und mit einer

Carbon Folie versehen.

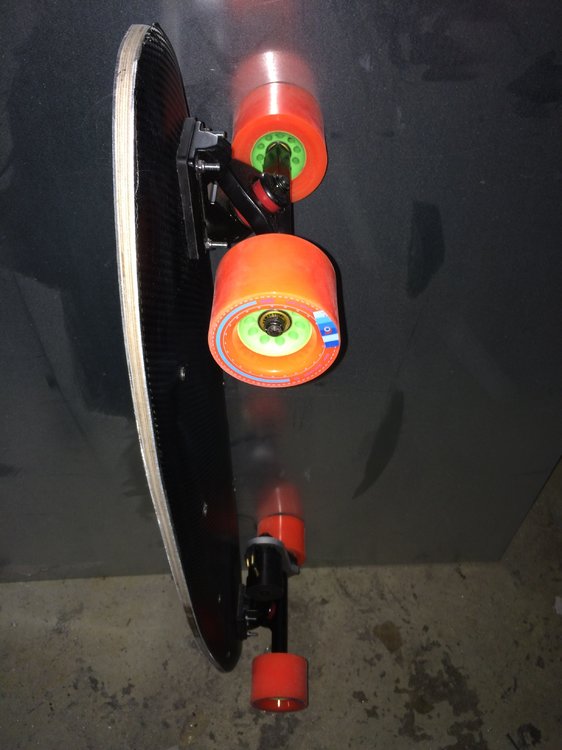

[Attila]

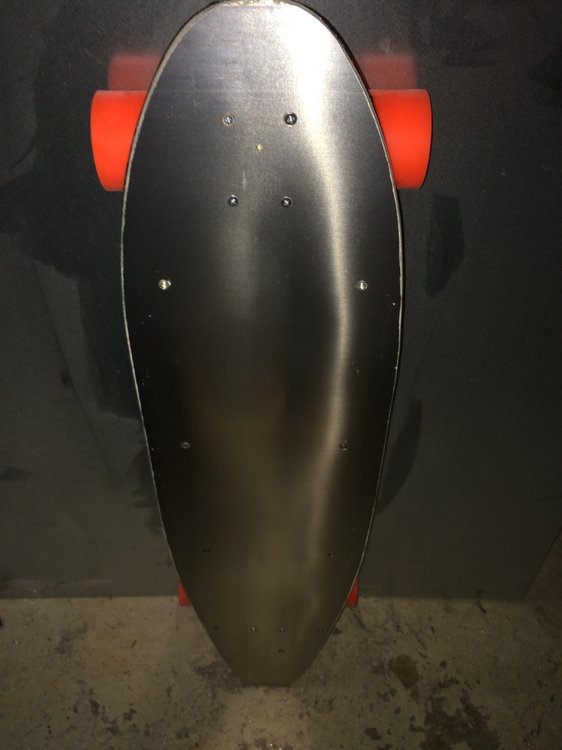

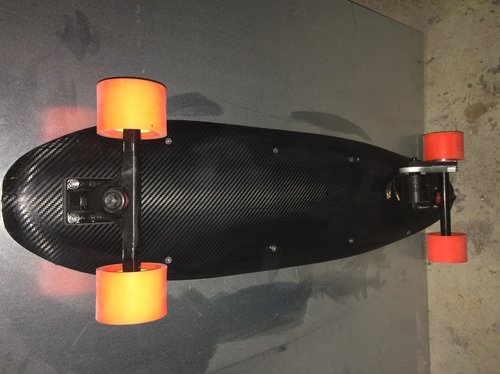

Die Oberschale wird mit 8 Schrauben mit der

Bodenplatte verschraubt und die Schrauben von

den Achsen geben noch zusätzlich halt.

[Attila]

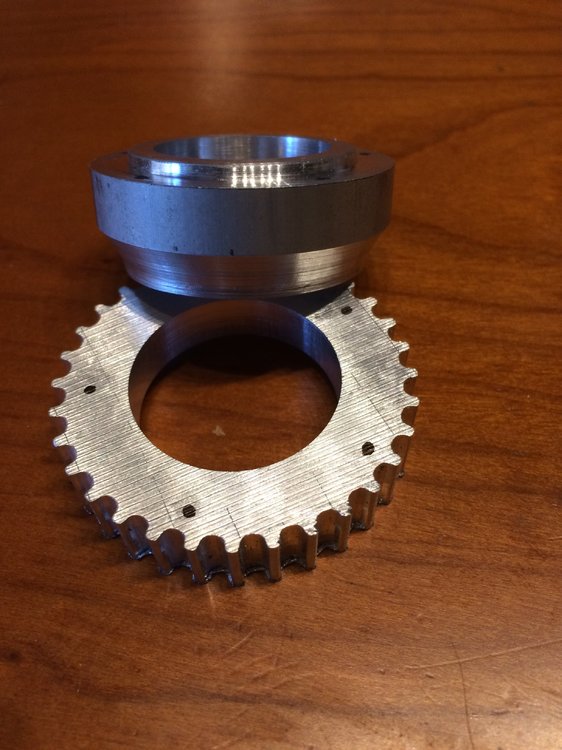

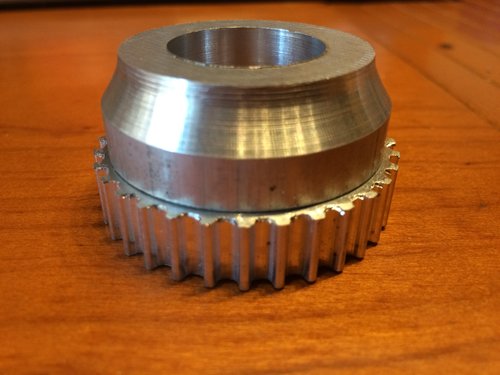

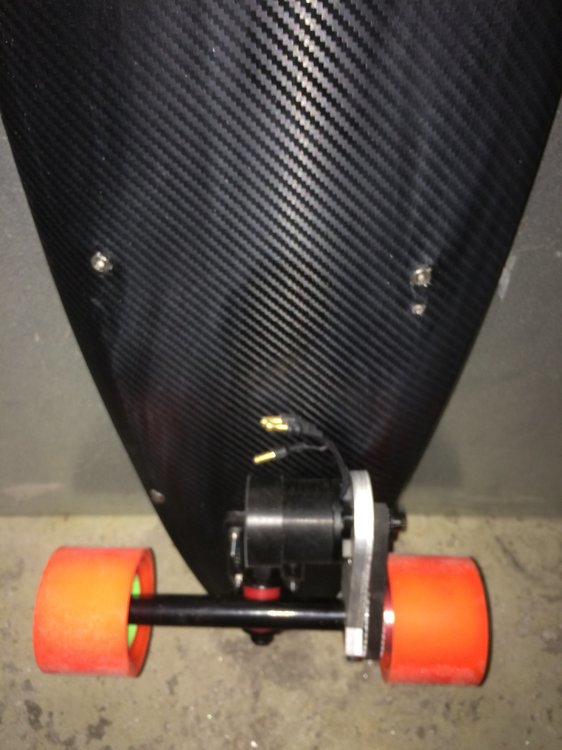

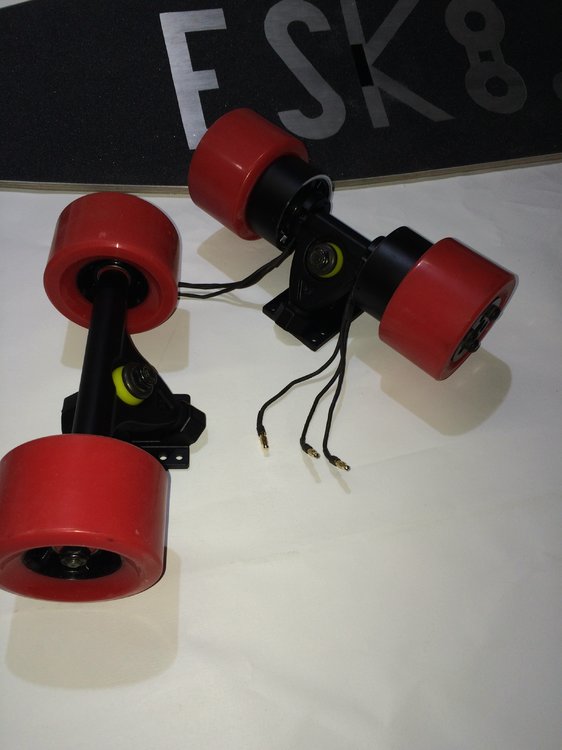

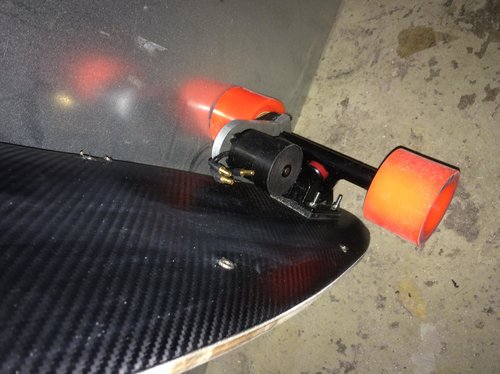

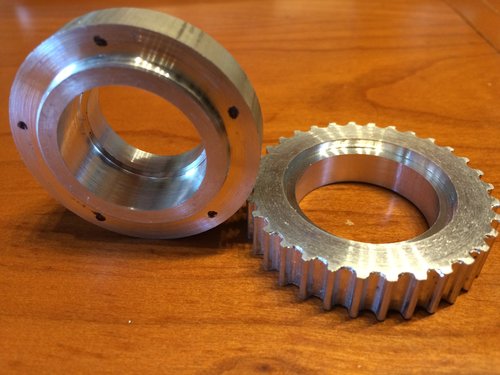

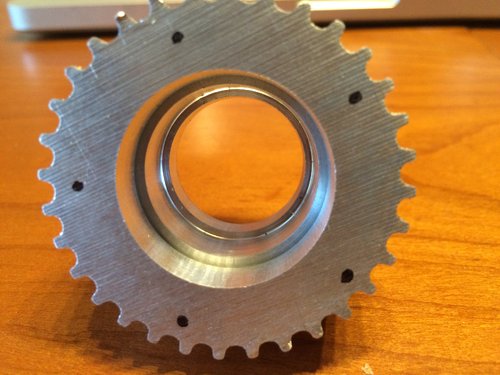

So ich habe mich mal an das Antriebs Set getraut und

ein wenig bei ADS geklaut.

[elkick]

Sieht alles recht stabil aus. Ist das 3M Carbonfolie?



Und das Antriebsset gefällt mir auch gut! :thumbsup:

[Attila]

Hallo,

das ist keine 3M Folie.

Ich habe die einfach in der Bucht gekauft,

aber nicht darauf geachtet was es für eine ist.

Aber es ist glaube ich eine aus dem Auto Folien

Bereich, da sie sehr dick ist und es nicht einfach

war sie glatt zu bügeln.

Aber dank einem Heißluftfön und 900°C :devil:

gab es kein gezicke mehr :cornut:

[boesila]

Warum hast du denn ein Alublech auf die Topseite gemacht? Ist das nicht ziemlich rutschig?

[Attila]

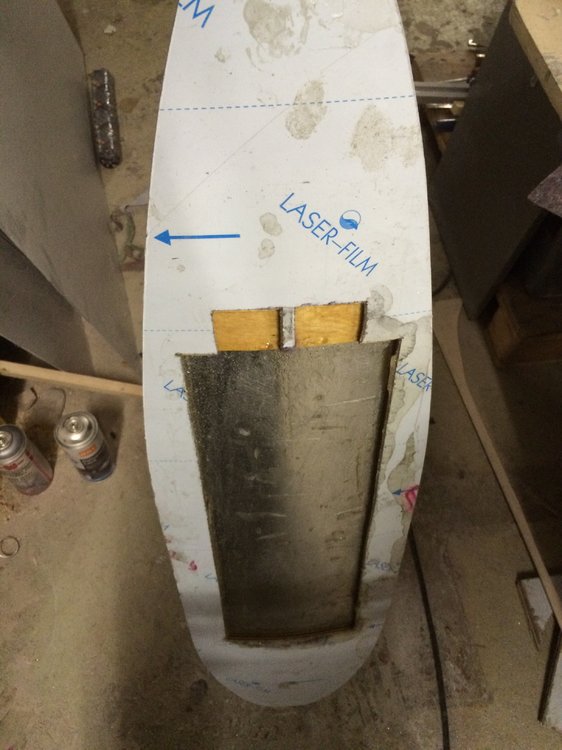

Das ist nur wegen der Stabilität,

weil darunter das Holz ausgeschnitten ist und

darunter sich die Akkus und der ESC befindet.



Ansonsten würde das Deck durchbrechen,

aber es kommt noch ein Gripp Tape in schwarz drauf.

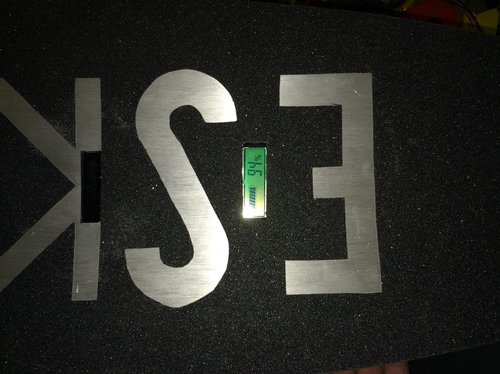

und in der Mitte kommt noch ein ausschnitt für

den Akku Anzeiger, so dass ich immer sehen kann

wie voll der Akku ist.

[Dude]

Hi Attila,



ist das 22mm - Deck sehr steif oder hat es noch ein wenig Flex?

[Attila]

Es ist leider so wie mit allen Decks,

sobald ein Akku Kasten der nicht aus mehreren Teilen besteht

verliert das Deck erheblich an Flex.

Bei dem Deck ist leider kein Flex bemerkbar.

Aber ich habe mich nur drauf gestellt aber gefahren bin

ich noch nicht da ich noch auf die Akkus warte.

[Attila]

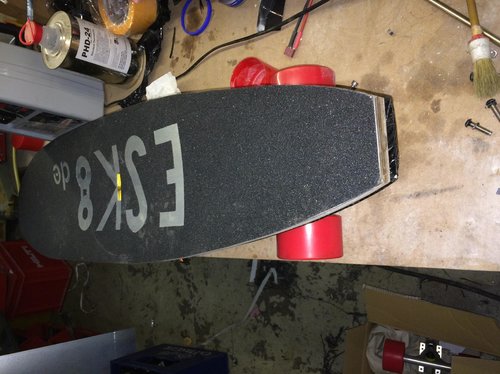

So,

nach langer zeit habe ich wieder mal an meinem

2 Deck weiter gebastelt :devil:

So langsam wird es was :peace:

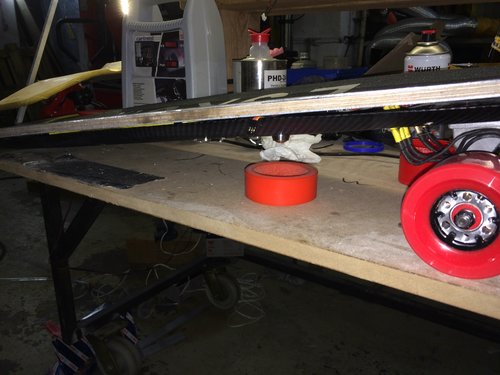

[Attila]

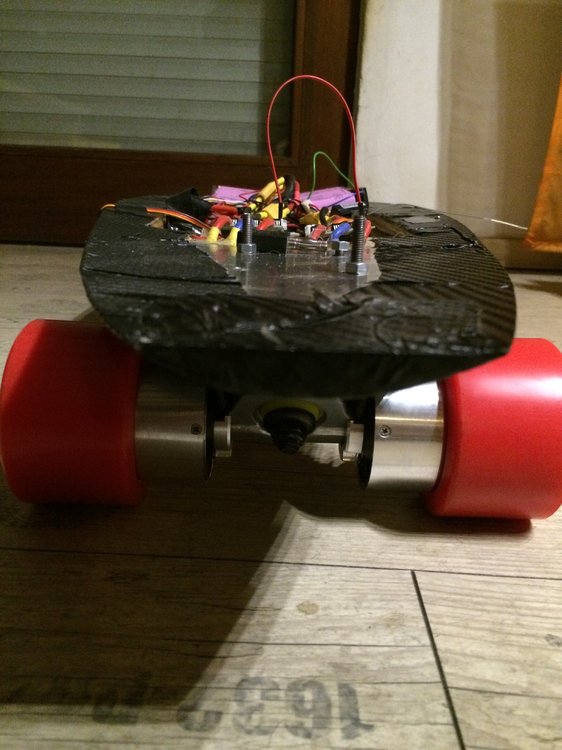

Wieder ein klein wenig weiter gekommen :thumbsup:

[Attila]

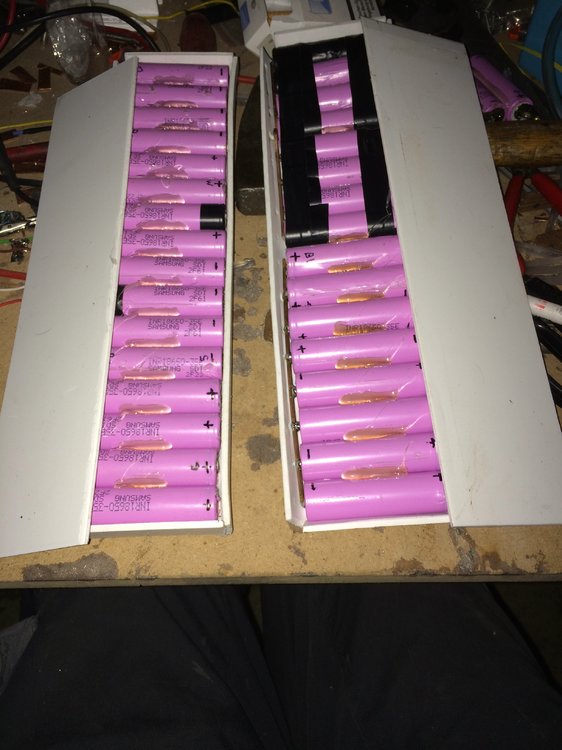

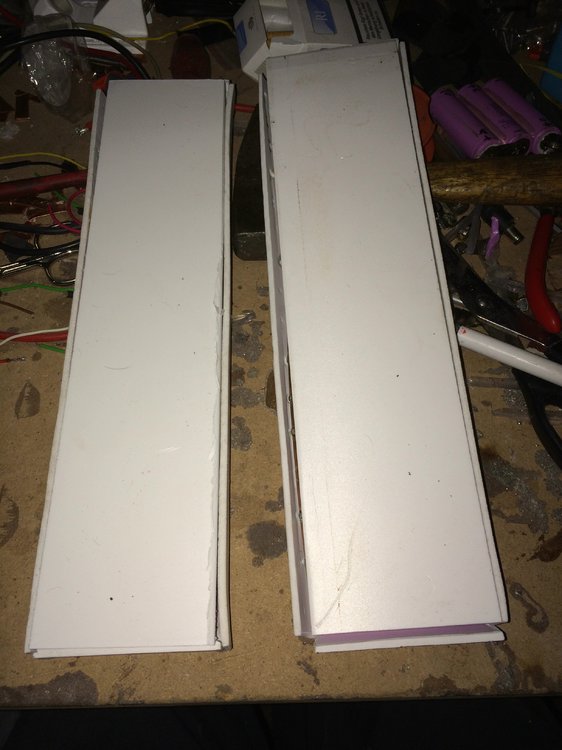

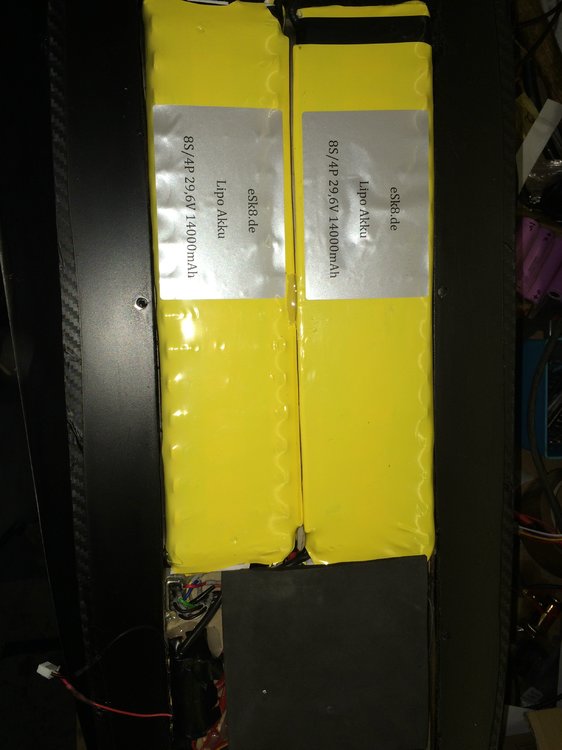

Leider habe ich noch einmal den ganzen Akku aus

packen müssen, da die Schale drum herum zu dick geworden ist:mad:

[Attila]

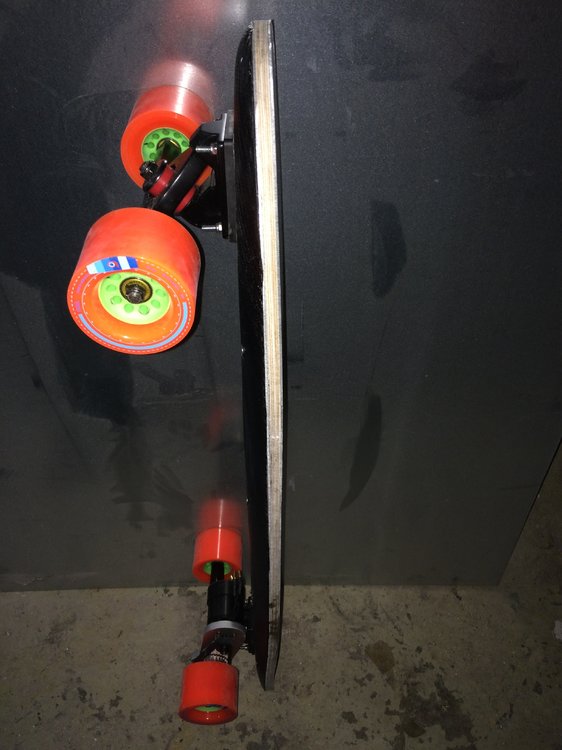

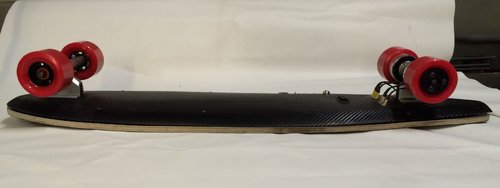

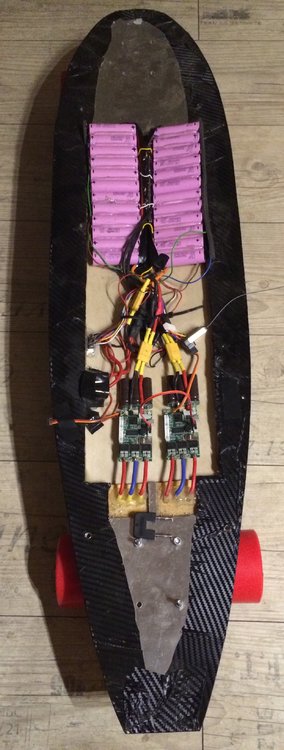

So langsam ergibt das ganze ein Bild

[Attila]

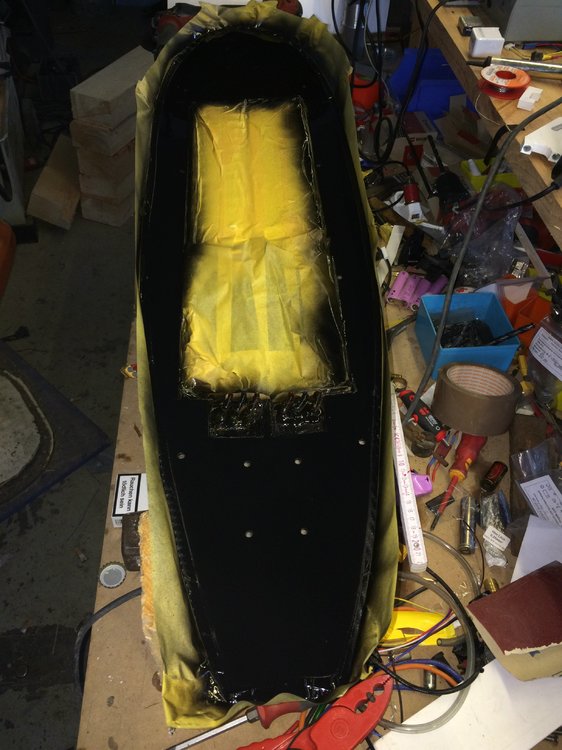

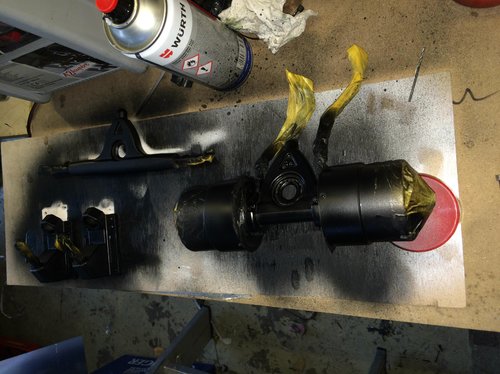

Heute habe ich mal wieder ein wenig Zeit in meiner Werkstatt verbracht.

Nachdem ich mit dem Innenleben meines Deck´s nicht zufrieden war

musste eine Kosmetische Veränderung her.:peace:

[Attila]

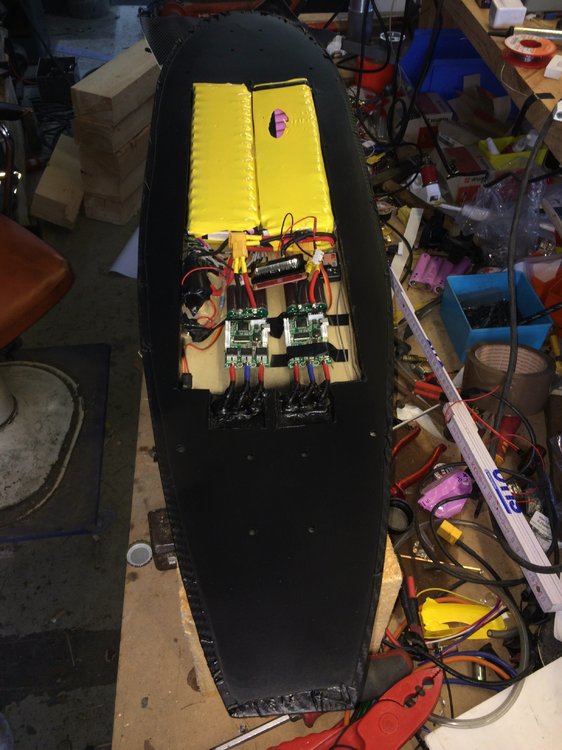

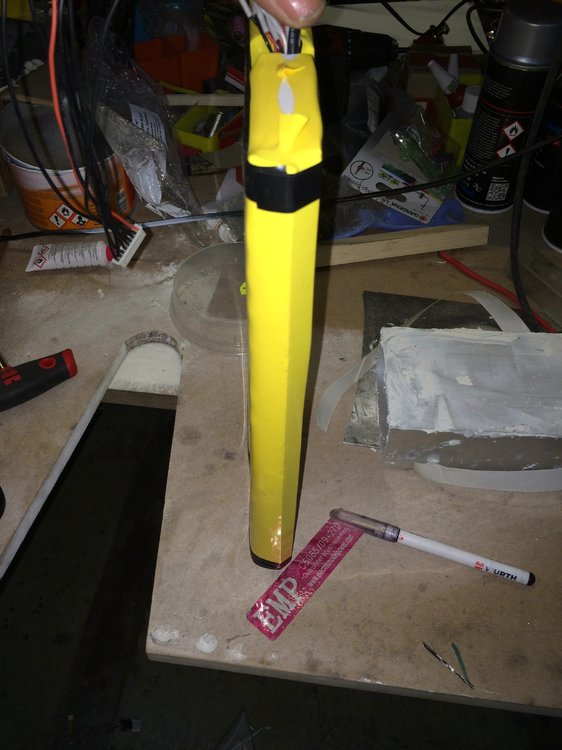

So nachdem die Farbe trocken war ging es gleich weiter :peace:

und das ist dabei rausgekommen:cornut:

[Attila]

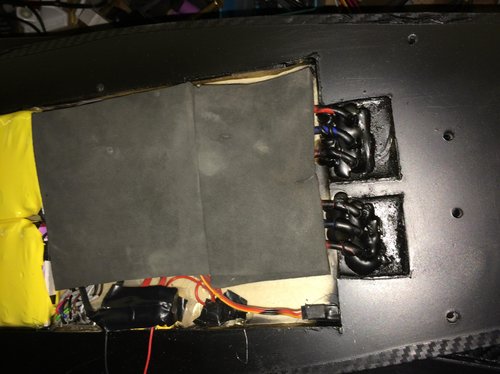

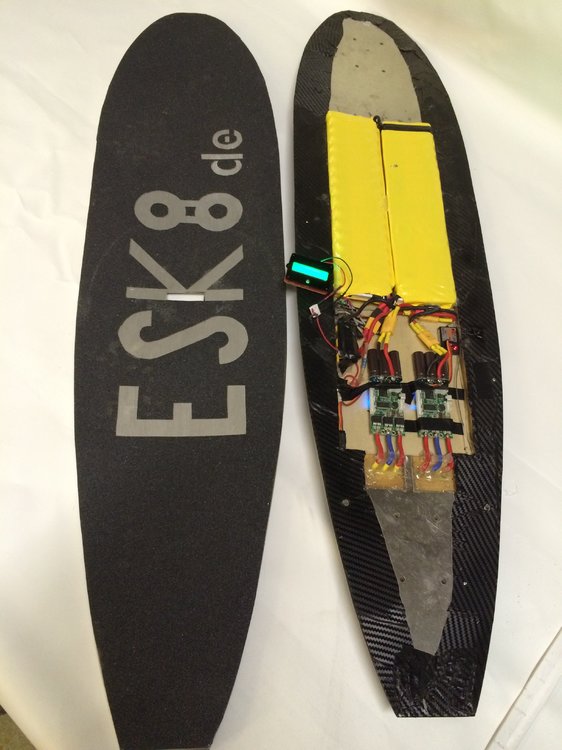

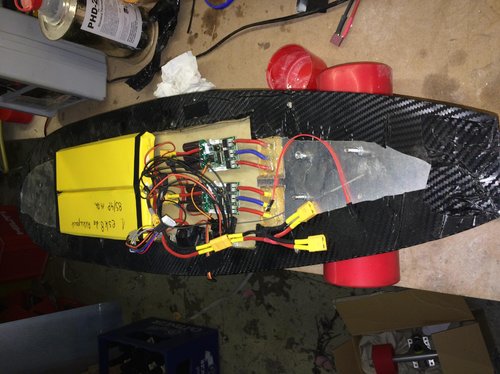

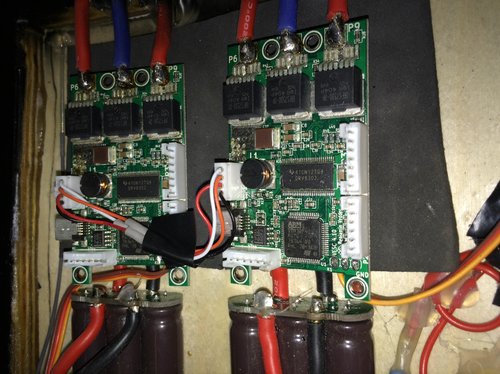

Das ganze Deck ist schon jetzt super eng mit den Kabeln geworden,

aber leider habe ich die Länge von den Akkus unterschätzt und den

Ausschnitt für die LCD-Anzeige zu für reingeschnitten.:mad:

[Attila]

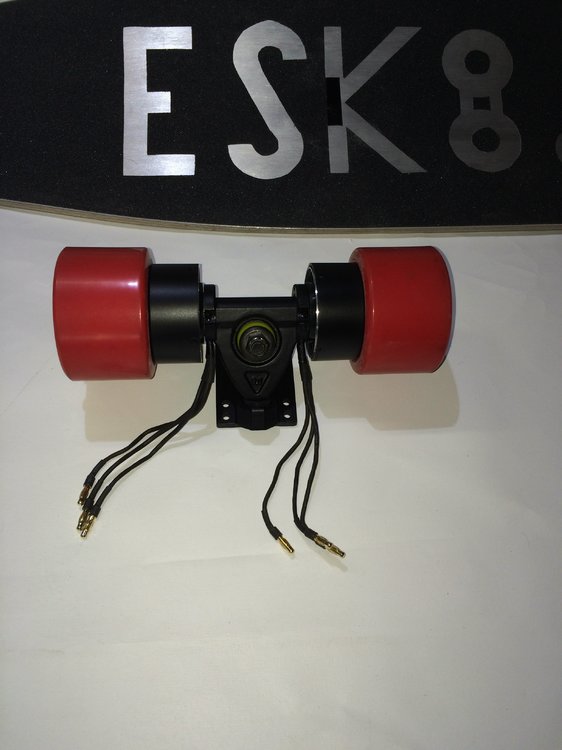

So noch ein par Bilder zur Anregung :peace:

[Dude]

Kommt mir irgendwie bekannt vor :thumbsup:

[Attila]

Das habe ich mir gestern auch gedacht wo ich deine Bilder gesehen habe:)

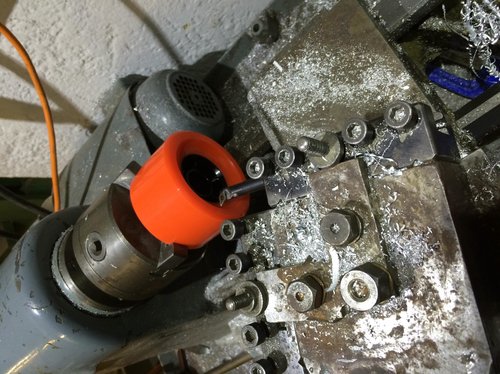

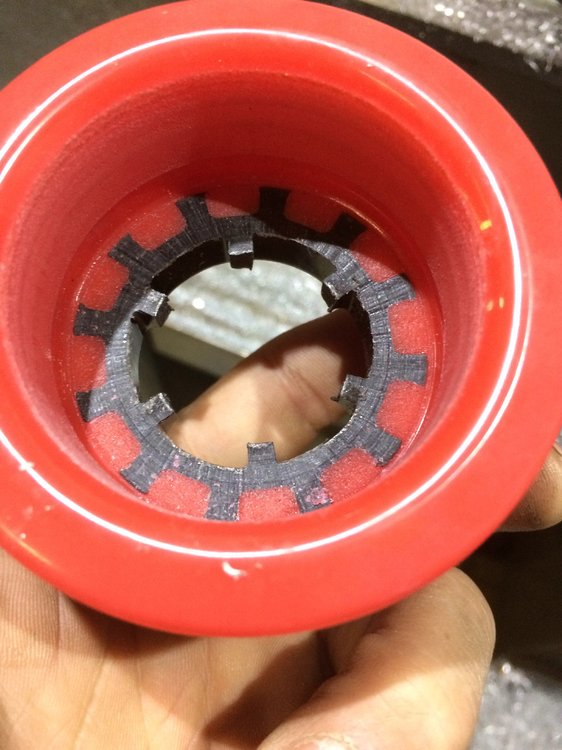

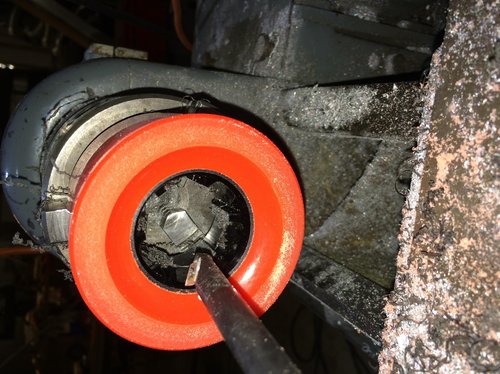

Das war aber nur ein Versuch ob es überhaupt geht die Wheel´s auszudrehen.

[Dude]

Ich fand, das Ausdrehen ging recht gut. Ist halt eine rechte Sauerei mit dem roten Kunststoff. Ich hoffe in den nächsten Tagen meinen ersten Prototyp zusammen zu stecken, fehlen noch 2 Dreh-/Frästeile.

[Attila]

Da sagst du was wahres

ich mag gar nicht meine Drehbank anschauen

Da werde ich einen großen Bogen drum machen bis nach den

Feiertagen und da kann ich sagen, ich mache einen Neujahrsputz :peace:

Ich überlege ob ich beim nächsten mal einen Staubsauger hin halte :confused5:
