Ideen für Akkubox

[Freerider]

Hi,



ich bin auf der Suche nach Ideen zum Bau einer Akkubox.



Derzeit habt ich alles in einem kleinen Sortimentskasten aus Plastik verbaut und wollte

diesen ans Deck schrauben.

Leider habe ich nicht bedacht dass das Deck gebogen ist und ich somit keine anständige

Auflagefläche habe. "Ziehe" in den Kasten mit Schrauben "in Form" geht der Deckel nicht mehr

zu :skep:



Aktueller Planungsstand im Kopf ist:

- zwei Alu-Winkel-Leisten ans Board geschraubt

- eine U-Alu-Schiene aufgesetzt

- an der einen Seiten mit Popp-Nieten als Scharnier befestigt

- auf der anderen Seiten mit Gewindennieten und Rändeschrauben zum schnellen öffnen....



3D-Druck halte ich nicht wirklich für sinnvoll .. denke eine Boardsteinkante schafft das ABS/PLA oder PETG nur bei kleiner

Geschwindigkeit



Habt Ihr noch andere Inspirationen ?



Ach so .. rein soll:

- VESC

- Empfänger

- 2 x 3s 8000 (14cm x 7cm x 3cm LxBxH)



Tom

[Fenris]

Hallo Tom,



gleiches Problem hatten wir auch. Ausserdem biegt sich das Deck noch weiter durch wenn man drauf steht.

Ich hab eine Kiste aus 2mm starken Aluprofilen gebaut...auch um die Akkus gegen Beschädigungen zu schützen.

Klappbar mit M3 Schrauben und Stoppmuttern als "Gelenk". Blindnieten trau ich nicht.

Gewindestange mit Nylon-Rändelmuttern als "Verschluss"



Die Kiste durch das 12mm Deck verschraubt (2 x 3 versenkte M5 Einschlagmuttern auf der Deckoberseite)

Ausserdem ragen die Aluprofile unter die Achsen und sind auch mit Diesen durch das Deck verschraubt.



Gruß

Uwe

[Attila]

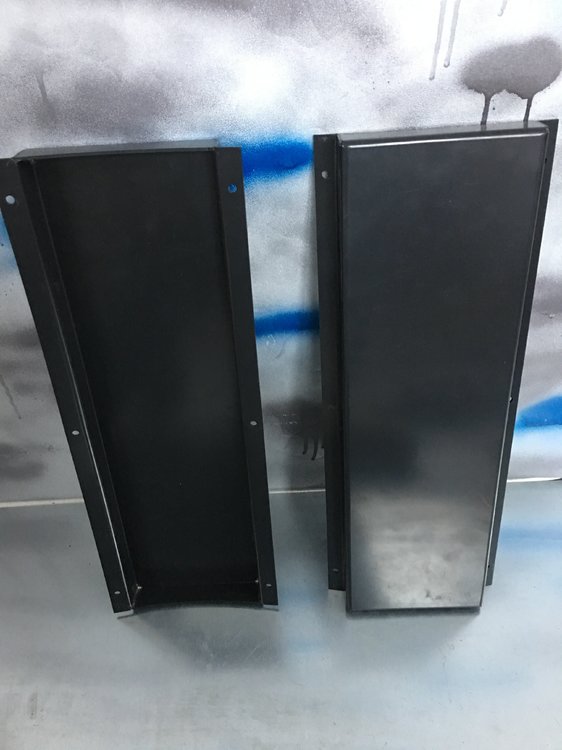

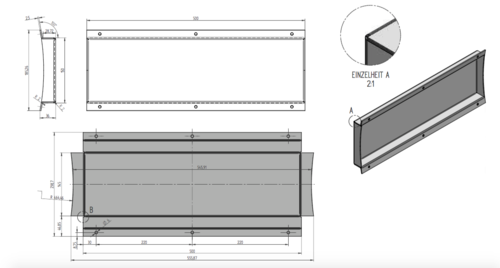

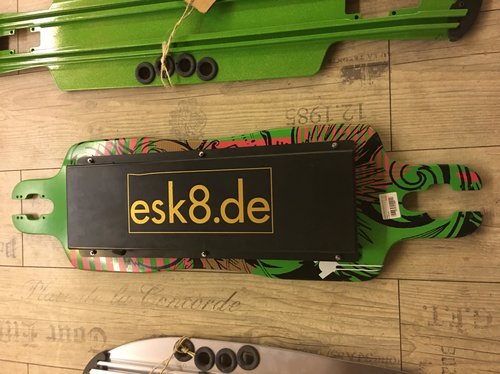

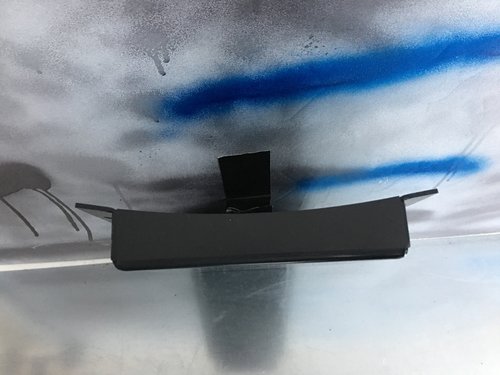

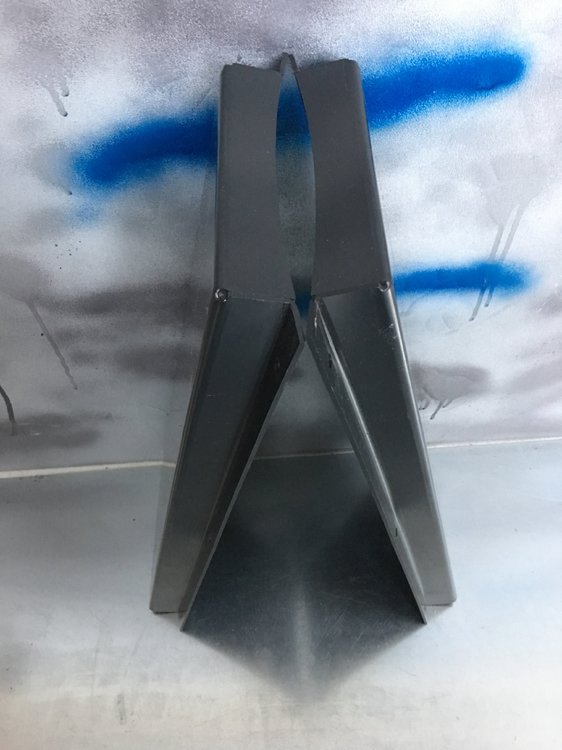

Beste Alternative einen Akku Kasten aus 2,5mm ABS,

CNC gefräst.

[Freerider]

Danke Euch für Eure Tipps !



Attila - der CNC geschneiderte Akkukasten aus ABS ist natürlich super.

Da denk ich drüber nach, wenn ich das Board gefahren / getestet habe und

zufrieden bin.



Ich versuch mich jetzt erstmal an der 10€ Baumarkt Lösung (Alu ).

Hab da noch ein Idee für die Verriegelung im Kopf .. mal sehen



Konnte gestern Abend mal (endlich) Anfangen ....



Die Spaxx werden nach erfolgreicher Testfahrt ausgetauscht gegen M4 Gewindeeinsätze

und Senkkopf Maschinenschrauben ....



Das ganze mit Klett 'ausgelegt'....



XT90 - Anti Spark als Hauptschalter eingesetzt und Probeliegen der Komponeten.

Der Klett hält - kann an den Akkus das ganze Board hochheben

Straps sind auch noch im Zulauf - aber ich glaub die brauch ich nicht ...



[austin54]

Hallo Freerider,



man kann die Bilder leider nicht sehen. Versuch doch bitte noch einmal sie einzubetten.



LG,

Austin

[RingKeeper0815]

Ich hab den Tip aufgeschnappt Kydex zu benutzen, ist einfach zu verarbeiten und sehr stabil!

[powerboarder]

Am besten mit Kunstharz und Glasfasergewebe laminieren.



Gibts alles bei einem bekannten Online Auktionshaus ;-)



Dazu alles was "verpackt" werden soll gut einpacken (Z.B. Folie und breites Malerkrepp mehrere Schichten)

dann:



1. Mit einem Trennmittel alles mehrmal einstreichen (jede Schicht trocknen lassen)

2. Kunstharz anrühren und mehrer Schichten, je nach Dicke des Glasfasergewebes mit Kunstharz tränken und wieder die

nächste Schicht drauf.

3. über Nacht Trocknen lassen

4. alles überstehende abschneiden und Befestigungslöcher bohren



Viel Spaß beim probieren.



p.s. ist gar nicht so schwierig wie man denkt
