BLDC Motor Controller mit Toshiba M37Sigma


barney

Recommended Posts

Hi,



wie angekündigt habe ich meine Versuche mit Arduino DUE und Teensy 3.1 als BLDC Controller beendet.



Wie schon die Überschrift aufzeigt, habe ich ein neues Spielzeug. Den M373 Sigma von Toshiba. In der schlichten Zusammenfassung ein 32Bit Mikrocontroller mit 80MHz CPU Takt. Bis dahin kaum Unterschiede zum Teensy 3.1 oder Arduino DUE. Nun aber der große Unterschied. Es ist eine Vector Engine in Hardware eingebaut. (

Externe Links nur für Mitglieder sichtbar
) Die ADCs sind auch 12Bit, werden aber mit der PWM Synchronisiert, so das bei der Strommessung keine großen Fehlmessungen entstehen. Um nicht als zu sehr in Detail zu gehen, es wird eine Muster Firmware mitgeliefert, die fast alles beinhaltet was ich benötige. Ich habe Kontakt zu den Toshiba Programmierer aufgenommen und dieser will mich bei der fehlenden PWM-Bremse unterstützen. Zwischenzeitliche habe ich mir das kleine Board zugelegt. Es ist nur für ca. 2000mA ausgelegt, aber die MOSFETs sind bis 14A spezifiziert. Es reicht für erste Tests. Nach einigen Hörversuche habe ich mich für eine 20kHz PWM entschieden. Da ist kein lästiges Fiepen mehr zu hören. Die Spannungskurven sind dem Sinus recht ähnlich und da keine Blockkommutierung durchgeführt wird, wird der Motor über alle drei Wicklungen bestromt. Die Laien streiten sich um eine Verbesserung der Motorleistungswerte zwischen 15-30%. Wie auch immer, die von mir getesteten Motoren laufen ruhig und leise. Derzeit versuche ich ohne Sensoren auszukommen und durch die Besonderheit der Sinuskommutierung werde ich wohl keine benötigen.



Durch meinen Spieltrieb habe ich eine alte 5400U/min Festplatte auf ca. 20.000U/min hochgedreht. Nicht nach dem Sinn fragen, nur Spaß haben.



Nun aber meine ersten Feststellungen, auch wenn diese der Fachwelt völlig bekannt sind.



Das Demoboard wird mit einem Shunt geliefert. Damit ist leider der M373 nur unschön am Laufen. Die Strommessung sieht grausig aus. Die Drehzahlabschätzung verläuft unruhig. Nun hatte ich sowieso vor, die Strangströme des Motors zu messen. Zwei ACS756-050 sollten für meine Anwendung ausreichen. Da das Board nur für 2000mA ausgelegt ist, passen solche Stromsensoren mit dem Messbereich von +-50A nicht besonders gut (50mV/A). Aber welch Überraschung, die Bestimmung der Nulldurchgänge ist um Größenordnungen besser, als die mit einen Shunt. Die Motoren können kraftvoll aus dem Stand durchziehen. Da mit 2000mA kein Motor für ein E-Skate betrieben werden kann, habe ich schon die Bauteile für eine 100A 40V Endstufe in der Tüte liegen. Leider hat sich mein Lötkolben in der Temperaturgenauigkeit verabschiedet, aber ich rechne damit, das in 1-2 Wochen diese Endstufe fertig ist und diese mein Board antreiben wird. Mal sehen, wie schnell mir Toshiba bei der PWM-Bremse hilft. Sollte das alles klappen, wird eine Leiterplatte mit Eagle entworfen und bei Conti in Auftrag gegeben.....



VG



Barney

Edited by barney
Link to comment
Share on other sites

Na bei Dir geht richtig was vorwärts...

Und unser eins kommt hier kaum vom Fleck :o



Aber sehr schönes Projekt. Da werden die Motoren wahrscheinlich richtig gut performen. Besonders das Drehmoment von unten raus dürfte mit der Sinusansteuerung merklich steigen. Auch der Wirkungsgrad sollte noch ein wenig besser sein.

Ich bin gespannt!

Link to comment
Share on other sites

Heute ein unbestimmter Rückschlag. Der Programmierer von Toshiba hat festgestellt das eine PWM Bremse sich doch nicht leicht realisieren lässt. Die VE (Vector Engine) beeinflusst direkt die PWM Ansteuerung. Jetzt ist er am überlegen wie man das am besten hinbekommt.

Solange kann ich auf die Lieferung der neuen Lötstation warten...

Link to comment
Share on other sites

  • 4 weeks later...

Toshiba war so freundlich den Bremscode einzubauen. Leider konnte ich diesen noch nicht testen, da ich diesen nicht kompiliert bekomme. Ich habe noch nie mit einen IAR-Compiler gearbeitet und stelle mich sicherlich zu blöd an. Hilfe habe ich von Toshiba erbeten, mal sehen.

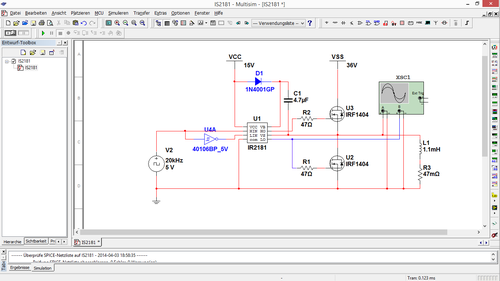

Um mir die Zeit zu vertreiben, habe ich den IR2181 High-Low-Side Driver mit den MOSFETs IRF1404 simuliert. Zum Glück habe ich die Schaltung vorher simuliert. Das hätte beim Aufbau und Test eine böse Überraschung gegeben. Der Driver benötigt einen Zyklus, bis der Kondensator aufgeladen ist und die High-Side mit Spannung versorgt.



Mit Eagle zeichne ich derzeit eine Leiterplatte, die auf dem Referenzdesign von Toshiba basiert. Da ich mir keine vier Lagen leisten kann und nicht die Mini Version von SMD-Widerständen löten möchte, werden es Männer Bauteile (also welche, die Mann anfassen kann und auch Messungen durchführen kann). Nein, dass ganze soll auch Reparabel bleiben und da nützen aufgelötete OPs und IR2181 nichts. Mindesten einer im Forum weiß warum :D (IR2101).



Will damit sagen, ich kann es kaum erwarten die Bremsfähige Firmware testen zu können....


Link to comment
Share on other sites

Um mir die Zeit zu vertreiben, habe ich den IR2181 High-Low-Side Driver mit den MOSFETs IRF1404 simuliert. Zum Glück habe ich die Schaltung vorher simuliert. Das hätte beim Aufbau und Test eine böse Überraschung gegeben. Der Driver benötigt einen Zyklus, bis der Kondensator aufgeladen ist und die High-Side mit Spannung versorgt.

Das "Problem" haben alle Bootstrap-Schaltungen. Der untere FET muss erst einmal durchgeschaltet haben, damit der Kondensator geladen werden kann.



Ich würde den Kondensator auch nicht so groß wählen oder aber noch einen kleinen 100nF Keramik parallel schalten. In der Sim mag es gehen, aber in der Realität liefert der kleinere keramische schneller Strom.



Der IRF1404 hat etwa 13nF am Gate. Mit dem 20-50 fachen an bootstrap-Kapazität bricht die Spannung schon nur noch um 2-5% ein. Mehr als 470nF hätte ich da jetzt nicht angebaut. Besonders, weil Du eh hohe Frequenzen fahren willst.

Link to comment
Share on other sites

Das "Problem" haben alle Bootstrap-Schaltungen. Der untere FET muss erst einmal durchgeschaltet haben, damit der Kondensator geladen werden kann.



Ich würde den Kondensator auch nicht so groß wählen oder aber noch einen kleinen 100nF Keramik parallel schalten. In der Sim mag es gehen, aber in der Realität liefert der kleinere keramische schneller Strom.



Der IRF1404 hat etwa 13nF am Gate. Mit dem 20-50 fachen an bootstrap-Kapazität bricht die Spannung schon nur noch um 2-5% ein. Mehr als 470nF hätte ich da jetzt nicht angebaut. Besonders, weil Du eh hohe Frequenzen fahren willst.



Hi Beatbuzzer,



13nF? Wo hast du diesen schrecklichen Wert her? 5.7nF steht im Datenblatt. Im Spice Modell finde ich da andere Werte:



M1 9 7 8 8 MM L=100u W=100u

.MODEL MM NMOS LEVEL=1 IS=1e-32

+VTO=3.74133 LAMBDA=0.00250986 KP=514.947

+CGSO=7.17952e-05 CGDO=1.60578e-08



Kannst du mir deine Quelle nennen?

???



Die 4.7µF wurden von Toshiba verwendet. Die haben auch auf einen kleinen 100nF für die höheren Frequenzen verzichtet. Dafür wurde der Diode ein 1Ohm Widerstand vorgeschaltet. Ich werde die Simulation mit kleineren C versuchen. Die Ströme am Gate lagen bei ca. 600mA.

War eh ein erster Test in der Simulation, aber danke für die Hinweise und Anregungen.



VG



Barney

Link to comment
Share on other sites

Die Umrechnung mittels Spice Modell:

CG ~ CGSO=7.17952e-05 + CGDO=1.60578e-08

71.79µF/m * 100µm ~ 7.2nF so über den Daumen..

Link to comment
Share on other sites

Kannst du mir deine Quelle nennen?

???

Meine Quelle ist das Datenblatt von IRF:

Externe Links nur für Mitglieder sichtbar

Ich rechne bei sowas immer mit der total gate charge. Diese ist hier mit 131 nC typisch angegeben und bezieht sich auf 10V am gate.

Umgerechnet in Kapazität sind das also 131 nC / 10V = 13.1 nF.



Der IRF1404 ist auch ne Nummer. Bist Du auf TO220 aus, oder hättest Du auch Platz für TO247? 'Mein' IRFP3306 hat nen niedrigeren Durchgangswiderstand auch wegen der größeren Beinchen und des stärkeren Bondings und hat gleichzeitig nur typ 85 nC gate-Ladung. Und die Spannungsfestigkeit liegt bei 60V. DIe 40V vom IRF1404 wären mir bei Spannungsüberhöhungen etwas eng, wenn der volle Akku schon knapp 29V hat...



Was die bootstrap-Ansteuerung angeht war das nur ne Anregung nach meinem technischen Gefühl. Da will ich dir bzw. Toshiba nicht reinreden, ich hab bisher immer mit DC/DC-Wandler am Treiber gearbeitet, um die highside auch dauerhaft einschalten zu können. Macht aber bei nem BLDC natürlich nicht viel Sinn ;)

Link to comment
Share on other sites

Meine Quelle ist das Datenblatt von IRF:

Externe Links nur für Mitglieder sichtbar

Ich rechne bei sowas immer mit der total gate charge. Diese ist hier mit 131 nC typisch angegeben und bezieht sich auf 10V am gate.

Umgerechnet in Kapazität sind das also 131 nC / 10V = 13.1 nF.



Der IRF1404 ist auch ne Nummer. Bist Du auf TO220 aus, oder hättest Du auch Platz für TO247? 'Mein' IRFP3306 hat nen niedrigeren Durchgangswiderstand auch wegen der größeren Beinchen und des stärkeren Bondings und hat gleichzeitig nur typ 85 nC gate-Ladung. Und die Spannungsfestigkeit liegt bei 60V. DIe 40V vom IRF1404 wären mir bei Spannungsüberhöhungen etwas eng, wenn der volle Akku schon knapp 29V hat...



Was die bootstrap-Ansteuerung angeht war das nur ne Anregung nach meinem technischen Gefühl. Da will ich dir bzw. Toshiba nicht reinreden, ich hab bisher immer mit DC/DC-Wandler am Treiber gearbeitet, um die highside auch dauerhaft einschalten zu können. Macht aber bei nem BLDC natürlich nicht viel Sinn ;)



Hi Beat,



du treibst mich in eine tiefe Sinnkrise!



IRF1404 vs IRFP3306:

Der IRF1404 geht bis 40V und andere Typen mit niedrigen Ron mit 60V habe ich auf Anhieb nicht gefunden. Dein Vorschlag ist echt interessant, leider wird dieser nicht von meinem Haus und Hof Lieferant angeboten. Was aber viel schlimmer ist, ist die Tatsache, dass ich kein SPICE-Modell vom IRFP3306 finde und ich simuliere sehr gerne vorher die Schaltung. Also Mut zur Lücke.



Für eine besser Strombelastbarkeit würde ich auch eher zu zwei MOSFETs parallel tendieren. Damit sollte der Strombereich bis 120A Last abgedeckt sein. Beim ersten Layout versuch bin ich zur Überzeugung gekommen, die MOSFETS hinzulegen und auf einem großen Kühlkörper festzuschrauben. Die Leiterplatte wird dann drüber raufgelötet. Damit müsste ich Sonnis Anforderung auf eine kleine Schaltung hinbekommen.



C vs Q:



Folgendes Möchte ich von:



Zitieren

"APPLICATION NOTE

PRACTICAL CONSIDERATIONS IN HIGH PERFORMANCE MOSFET, IGBT and MCT GATE DRIVE CIRCUITS

von BILL ANDREYCAK

U-137

EFFECTIVE GATE CAPACITANCE



The Mosfet input capacitance (Ciss) is frequently misused as the load represented by a power mosfet

to the gate driver IC. In reality, the effective input capacitance of a Mosfet (Ceff) is much higher, and

must be derived from the manufacturers’ published total gate charge (Qg) information. Even the speci-

fied maximum values of the gate charge parameter do not accurately reflect the driver’s instantaneous

loads during a given switching transition. Fortunately, FET manufacturers provide a curve for the gate-to-

source voltage (Vgs) versus total gate charge in their datasheets. This will be segmented into four

time intervals of interest per switching transition.

Each of these will be analyzed to determine the effective gate capacitance and driver requirements

for optimal performance."



Ich will damit sagen

Danke Beatbuzzer, ich fühle mich jetzt voll OLDSHOOL!



Zwei Stunden Lang habe ich Vorlesungsunterlagen und Fachbücher gewälzt. Und in keine Schrift wird Q behandelt. Es scheint so eine Art neu modische Scheiß. zu sein.



Selbst meine beiden Lieblingsbücher:

"Einführung in die Analog und Digitaltechnik", sowie

"CMOS Analog Circuit Design"



behandeln so was nicht.

In "CMOS Analog Circuit Design" wird die Kapazität des Gates im "Large Signal Modell" anders angegangen. Sieht der Q Geschichte recht ähnlich.



Aber ich möchte meinen Zeitansatz gerne mit euch partizipieren:



Da ich zwei MOSFETs parallel schalte, nehme ich für den Bootstrap Kondensator 1µF (ätsch):D



Möchtest Du mir noch mit anderweitigen Anmerkungen den Tag versauen? :skep:



VG



Barney

Link to comment
Share on other sites

Den irfp3306 gibts bei Reichelt. Ne Nummer besser wäre noch der irfp3206, hat aber schon wieder 120nC. Wenn du parallel schalten willst, wären zwei etwas schwächere FETs natürlich besser als ein stärkerer. Denn die Widerstände des Gehäuses (der Anschlüsse) sind ja immer gleich.



Vom Gehäuse her (package limit) sind irfp3206 und irfp3306 bis 120A zugelassen. Der irf1404 kann nur 75A. Und da die Ströme eh nicht dauerhaft fliessen, sollte auch einer von den irfp's reichen. Für mein nächstes Board hab ich mir schon zwei irfp3206 für eine Halbbrücke besorgt.



Möchtest Du mir noch mit anderweitigen Anmerkungen den Tag versauen? :skep:

Ignorier mich doch einfach :D

Link to comment
Share on other sites

Zu spät zum Ignorieren :D



Jetzt kämpfe ich mich durch die neuesten Highlights von IR. Da sind schöne 60V MOSFETs mit 1.5mOhm! Ich weiß nur nicht, wie ich diese fest löten soll.

Link to comment
Share on other sites

Beatbuzzer



Wenn dann richtig:

IRF7749 -> 1.1mOhm

IRLS3036-7PPbF -> 1.9mOhm



Und die Ströme sind traumhaft. Da brennt vorher das Akku!

Link to comment
Share on other sites

Hi Beatbuzzer,



ich bekomme langsam eine Feile...



Der

IRLS3036-7PPbF -> hat ewige Schaltzeiten

IRFB3206 -> hat gute Schaltzeiten aber einen zu niedrigen Strom. Ist aber derzeit für 60V der Favorit.



Und die anderen 5 Typen, die ich verglichen habe sind irgendwo in den Parametern Mist oder nicht zu kaufen.



Ich möchte ja nicht gerne meinen 70HV zerlegen, aber die kleinen MOSFETs würden mich schon interessieren. Hast Du zufällig eine Ahnung welche MOSFETs da verwendet werden?



VG



Barney

Link to comment
Share on other sites

Da sind meistens FETs im SO-8 Gehäuse drin und dann einige parallel. Für 60V wäre z.B. der IRF7855 ne Idee.

Die massiveren Steller im 300+ A Bereich verwenden auch D-pak Gehäuse, z.B der IRF3205S...



Und vergiss nicht den IRFP3006, wenn Du es im TO-247 package noch etwas brutaler haben willst:

Externe Links nur für Mitglieder sichtbar



so long :D

Link to comment
Share on other sites

High Beatbuzzer,

bis jetzt habe ich die Kataloge gewälzt. Die Leistungs MOSFETs im SO-8 bekommt man beim Distributor nur bis 32A.

● 5x6=30 aufzulöten für 150A finde ich übertrieben.

● Die High Power MOSFETs mit über 200A sind zu langsam.

● TO220 und TO247 lassen sich gut kühlen, verursachen aber lange Leitungswege.

● D2PACK könnten platzsparend auf die Unterseite designt werden.

● Das BGA Exoten Gehäuse von IR kann kaum einer löten.



-> D2PACK.

Als Lieferant für die Halbleiter bleiben nur Mauser und Digikey mit satten Liefergebühren. Oder die TO Gehäuse.

Watt für'n Mist.



VG



Barney

Link to comment
Share on other sites

D2Pak -> IRFS3006 -> 60V, 240A package limit. Da haste was ;)

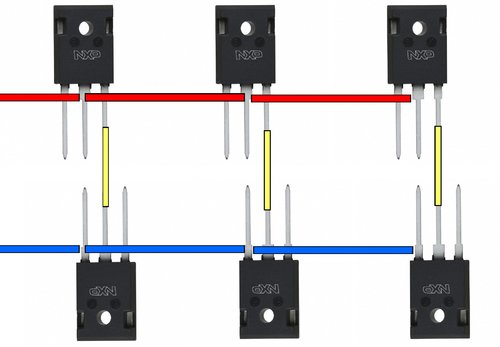

Ansonsten kannst Du auch TO-247 sparsam genug anordnen. Zwei mal drei in Reihe isoliert auf einem Kühlkörper bzw Blech. Eine Reihe Drain gebrückt, andere Reihe Source gebrückt. An den gelben Verbindungen den Motor dran. Die Gates alle nach oben gewinkelt und die Platine oben drüber:


Link to comment
Share on other sites

Hi Beatbuzzer,



es wird wohl am Kühlkörper enden. Ich habe keine Vorstellung wie Warm die MOSFETs werden. Ich benötige nur Ströme bis 70A. Da sollte der IRFS3006 noch genügend Reserven haben. Leider ist der IRFS3006 wieder mal nicht im D2PAK-7PPBF leicht zu bekommen und dann stellt sich wieder die Frage wie Kühle ich diese. Ist wie bei einem RAM-Riegel mit Kühlkörper. Meist nur für das Auge, aber wenig wirkungsvoll.



Ich lache mich tot, bei Unrad für € 5,- im D2PAK-7pin Gehäuse.



So Ende, jetzt wird nochmal Simuliert. Dann teste ich noch das Layout und Ende ist. Sollte das passen, ist die Suche abgeschlossen. Ich werde noch Platz für einen zweiten lassen, für die, die mehr wollen.



Die Rise und Fall Time sieht auch vernünftig aus. Und ein SPICE Modell ist auch vorhanden.



Vielen Dank für deine Seelsorgerische Geduld.



Barney

Link to comment
Share on other sites

Rechne mal über, wieviel Prozent die Schaltzeiten von der Periodendauer ausmachen. Nur dort entsteht ja wirklich Abwärme. Im durchgesteuerten Zustand ist ja nur Rds-ON x I², also nicht so viel. Und wie groß die mittlere Leistung/Stromaufnahme beim cruisen ist, weißt Du ja am besten von allen hier ;)

Die 5€ vom C find ich jetzt gar nicht soo wild. Der IRFS3006 ist ja auch schon ein ganz schöner Klopper. Kühlen tut man D-Pak eigentlich nur über die Platine mit großen Kupferflächen und Durchkontaktierungen. Wenn Du dort wo die FETs sitzen nur einseitig bestückst, kannst Du auf die Rückseite der Platine noch einen Kühlkörper setzen. Das ist effektiver, als von oben auf die Plastikgehäuse.



Seelsorgerische Geduld ist gut. Ist eher wie bei nem Unfall. Man stoppt, um zu helfen :D Ne Spass. Ich freu mich, wenn ich was sinnvolles beisteuern konnte.

Grüßle

Link to comment
Share on other sites

Rechne mal über, wieviel Prozent die Schaltzeiten von der Periodendauer ausmachen. Nur dort entsteht ja wirklich Abwärme. Im durchgesteuerten Zustand ist ja nur Rds-ON x I², also nicht so viel. Und wie groß die mittlere Leistung/Stromaufnahme beim cruisen ist, weißt Du ja am besten von allen hier ;)

Die 5€ vom C find ich jetzt gar nicht soo wild. Der IRFS3006 ist ja auch schon ein ganz schöner Klopper. Kühlen tut man D-Pak eigentlich nur über die Platine mit großen Kupferflächen und Durchkontaktierungen. Wenn Du dort wo die FETs sitzen nur einseitig bestückst, kannst Du auf die Rückseite der Platine noch einen Kühlkörper setzen. Das ist effektiver, als von oben auf die Plastikgehäuse.



Seelsorgerische Geduld ist gut. Ist eher wie bei nem Unfall. Man stoppt, um zu helfen :D Ne Spass. Ich freu mich, wenn ich was sinnvolles beisteuern konnte.

Grüßle



Rsdon x I² -> kann ja beim Beschleunigen recht hoch ausfallen. Ich möchte +-50A Stromsensoren verwenden. Würde heißen ca. 0.003 Ohm * 2500 = 7,5W -> die sind ja nicht die ganze Zeit an. Also weniger. Die Schaltzeiten machen mir da eher sorgen.



Ich werde erst mal die IRF1404 auf einen Kühlkörper schrauben und diese antesten. Die 40V reichen zum testen. Wenn ich dann ein Gefühl habe, wie warm das ganze wird, werde ich mich abschließend entscheiden. 50A maximaler messbarer Strangstrom (ACS756-050) sollte zum Fahren reichen. Später werden ggf. die ACS756-100 zum Einsatz kommen, falls die Power nicht reichen sollte.



VG



Barney

Link to comment
Share on other sites

Erste kleine Schritte:



BLDC:

Der sehr nette Toshiba Programmierer hat mir gestern eine Version gesendet, die ich auch kompilieren kann. Diese habe ich auch gestern gleich ausprobiert. Dabei hat sich auch die Software für die Steuerung per GUI verändert. Leider so, dass ich die alten Werte nicht mehr übernehmen konnte. Natürlich habe ich die alten Werte aus dem XML-File ausgelesen und in die GUI eingetragen. Dabei habe ich vergessen den mA/V Faktor für die Stromsensoren anzupassen. Der Strom, der dann floss war 7x so hoch wie er sein sollte. Die kleinen ungekühlten SOT-8 MOSFETs, für Imax 14A, wurden sehr warm es roch leicht nach Halbleiter, aber sie haben es überlebt :thumbsup:



Nachdem ich alle Parameter für die Motorsteuerung angepasst habe, lief der Motor (100W) recht ruhig und kraftvoll.



PWM-Bremse:

Die Bremsleistung ist derzeit sehr soft. Mal sehen, ob da noch mehr geht.



MOSFETs:

Ich kann mich nicht richtig entscheiden. Ich habe immer noch keine Vorstellung, wie warm die MOSFETs werden. 20.000kHz tragen zu einer nicht geringen Verlustleistung bei. Manchmal stehe ich nur auf dem Schlauch und vergesse, dass ich Stromsensoren einsetzen will, die bis +- 50A messen können, da reicht ein MOSFET IRFS3006 völlig aus.



D2PACK hat seinen Reitz, dass man die isolierte Seite einfach auf einen Kühlkörper drückt und fertig. Solange die MOSFETs auf gleicher Höhe aufgelötet sind und die Verlustleistung sich in deutliche Grenzen hält. Siehe Antwort von Beatbuzzer.



TO-220 oder TO-247 können auf dem Kühlkörper geschraubt werden. Aber drei davon müssen mit isolier-Unterlagen und Kunststoffschrauben befestigt werden. Kühlkörper hat auch den Vorteil, dass die positive Spannungsversorgung über den Kühlkörper herangeführt werden kann. Die Stromsensoren ACS756-050 haben leider keine Schraubbefestigung. Diese müsste ich mit Bügel befestigen.



Um vorwärts zu kommen, werde ich erstmal die IRF1404, die ich schon gekauft habe, verwenden. Später, bei Erfolg, werde ich diese dann durch den IRFS3006 Typ ersetzen. (und ACS756-100 ??)

Link to comment
Share on other sites

Manchmal stehe ich nur auf dem Schlauch und vergesse, dass ich Stromsensoren einsetzen will, die bis +- 50A messen können, da reicht ein MOSFET IRFS3006 völlig aus.

Stark überdimensionierte FETs machen wiederrum auch nicht soviel Sinn, denn die damit einhergehenden Gate-Kapazitäten müssen ja auch schnell umgeladen werden. Gerade bei hohen Frequenzen braucht das wieder hohe Treiberströme bzw. starke Treiber, was den Aufbau in Richtung Leitungsinduktivität noch sensibler macht. EMV lassen wir mal ganz galant unter den Tisch fallen :P

Link to comment
Share on other sites

sehr spannendes thema Barney.



Ich hoffe das du das hinbekommst. Leider verstehe ich nur Bahnhof.

Wenn das ganze funktoniert gibt es hoffentlich eine Kleinserie zu einem leistbaren Preis. ;)



Gruß Gerald

Link to comment
Share on other sites

Mit den überdimensionierten MOSFETS macht dahin Sinn, dass da schon nette Stromspitzen zu messen sind.

Link to comment
Share on other sites

PWM Bremse geht!

Es lag an der MotorMind GUI! In der neuen Version kann die Bremsleistung zwischen 0..100% variiert werden.



Jetzt fehlt die passende Leistungsendstufe.
