Lukas Posted August 1, 2016 Share Posted August 1, 2016 Hallo zusammen, ich hatte mir mal vor Jahren, angespornt von Chrizz ein E-Board gebaut. Alles lief super, ging ab wie harry und war Gewichtsmäßig in Ordnung. Was mihc immer gestört hatte, war, dass ich nihct Bremsen konnte (also eben nur mit dem Schuhwerk). Daher habe ich mir den Motor an mein Fahrrad gerüstet, neue Bessere Akkus gekauft (LiFePo) und ein E-Bike gezaubert. Läuft auch super. Jetzt war ich im Urlaub und habe viele Leute mit nem Pennyboard gesehen, woraufhin ich mir eins gekauft habe. Externe Links nur für Mitglieder sichtbar Nun dachte ich mir, mit den Part die ich noch habe: Motor C6354 Riemen Zahnriemenräder Flugregler usw. wäre es doch super ein Mini-Eboard zu bauen. Ich habe dann hier gelegentlich was von Car-ESC's gelesen, womit man ABS-mäßig bremsen kann. Stimmt das? Funktioniert das gut? Ich habe bisher schon den Motorhalter für die kurze Pennyboard-Achse gebaut und bin eben jetzt am Überlegen welche ESC ich benötige. So eine VESC ist mir zu teuer. Kann jmd eine gute, halbwegs Preiswerte ESC die Bremsen kann empfehlen? ODER hat jmd eine anzubieten? Die ESC muss bis 4 oder 5 S können (muss da eh mit der Spannung tricksen, da meine Akkus LiFePo sind mit 3,3 V Nennspannung). Ich halte euch mit Bildern auf dem Laufenden. Quote Link to comment Share on other sites More sharing options...
fuelre Posted August 1, 2016 Share Posted August 1, 2016 bezüglich ESC schau dir einfach die anderen Gebilde hier an. Und ja mit einem Car ESC kannst du Bremsen, mir ist keiner Bekannt der das nicht kann. Das einzige negative das ich bisher aufgeschnappt habe, ist das sehr laute Bremsgeräusch von Jensos MAX6 Regler, aber die sind für dich sowiso nicht interessant. und mit LiFePo4 Zellen musst du nicht viel tricksen - einfach schauen wie viel Spannung der ESC kann (4,2V * max. zulässige Zellenanzahl) und das durch 3,65 - das Ergibt die max. zulässige LiFePo4 Zellenanzahl. Das wird aber erst bei einem 7S (Lipo) Regler interessant, da sich ab hier eine weitere LiFePo4 Zelle ausgeht. Ich würde mal testen ob dein 6354 BLDC wirklich unters Penny Board passt, ich vermute mal der ist größer als deine Rolle. Quote Link to comment Share on other sites More sharing options...
Lukas Posted August 1, 2016 Author Share Posted August 1, 2016 bezüglich ESC schau dir einfach die anderen Gebilde hier an. Und ja mit einem Car ESC kannst du Bremsen, mir ist keiner Bekannt der das nicht kann. Das einzige negative das ich bisher aufgeschnappt habe, ist das sehr laute Bremsgeräusch von Jensos MAX6 Regler, aber die sind für dich sowiso nicht interessant. und mit LiFePo4 Zellen musst du nicht viel tricksen - einfach schauen wie viel Spannung der ESC kann (4,2V * max. zulässige Zellenanzahl) und das durch 3,65 - das Ergibt die max. zulässige LiFePo4 Zellenanzahl. Das wird aber erst bei einem 7S (Lipo) Regler interessant, da sich ab hier eine weitere LiFePo4 Zelle ausgeht. Ich würde mal testen ob dein 6354 BLDC wirklich unters Penny Board passt, ich vermute mal der ist größer als deine Rolle. Okay danke, nein der Motor ist nicht größer, da ich die 72er Rollen meines vorherigen Brettes verwende... Halter und ca. sind schon fertig und alles passt sonst... Könnte ich mir also auch von Hobbyking einen standart 100 Apm Regler holen der Bremsen kann (also ein Car-ESC) oder hat jmd damit schlechte Erfahrungen? Für mein Projekt wil ich nicht mehr viel ausgeben... Habe ja die meisten Sachen...und ne eigene 3-Achs-Fräse... Taugen die 30€ ESC's auch was oder sollte man eher eine von Alienpowersystem für 50€ nehmen? Meine Akkus sind Headway 8Ah und können continuous current von 80A... ich schätze mal der Bedarf wird selbst beim Anfahren nicht über 50 A steigen... Danke für die Antwort Lukas Quote Link to comment Share on other sites More sharing options...
evilboarder Posted August 7, 2016 Share Posted August 7, 2016 Ich habe bisher schon den Motorhalter für die kurze Pennyboard-Achse gebaut und bin eben jetzt am Überlegen welche ESC ich benötige. Kannst du von dem Motorhalter evtl. mal Bilder reinstellen? Quote Link to comment Share on other sites More sharing options...

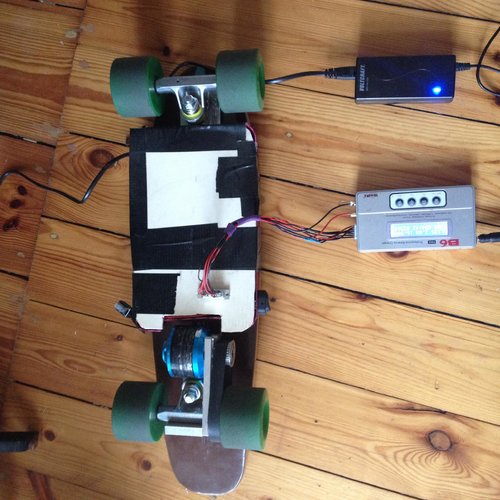

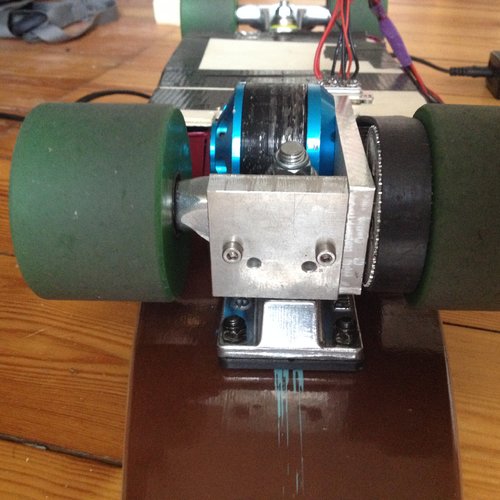

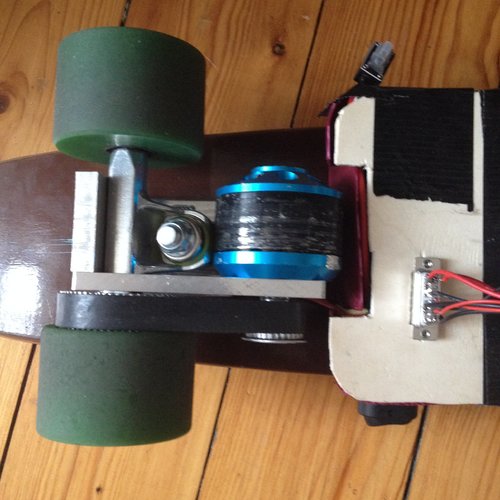

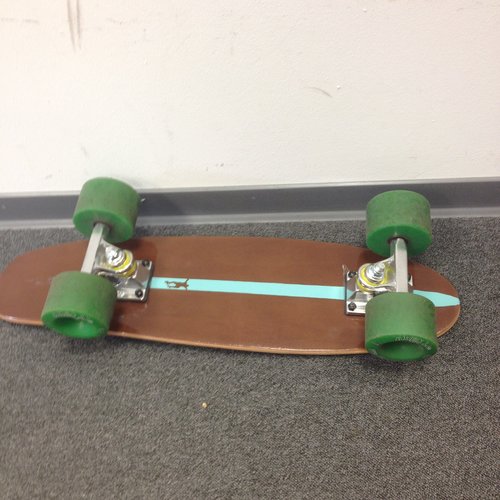

Lukas Posted August 16, 2016 Author Share Posted August 16, 2016 So, Prototyp ist fertig... Board: Mini-Cruiser von Ridge (30€) Rollen: die alten 70mm von meinem ersten Projekt vor Jahren: Motor: C6354 Übersetzung: 30 zu 60 HTD 3M Akku: 5S 8Ah Headway LifePo4 (neu gelabelt, stammen aus Solarmodulen) (für 8S habe ich 60€ gezahlt) Regler: Hobbywing Ezrun 120A WP-SC8 (53€) Fernbedienung. GT2 (ausgeschlachtet und in ein noch sehr hässliches Holzcase integriert) Mechanische Komponenten und sonstige Elektronik: Eigenfertigung Geschwindigkeit: 17 km/h (neue Übersetzung muss her...ist die vom alten Projekt) Reichweite: noch im Test (bisher ca. 10 km gefahren) Hier eiin paar CAD-Bilder und Fotos: 1 Quote Link to comment Share on other sites More sharing options...
Lukas Posted August 16, 2016 Author Share Posted August 16, 2016 und hier nochmal Fotos... Quote Link to comment Share on other sites More sharing options...
Chrizz Posted August 22, 2016 Share Posted August 22, 2016 Moin, Penny .. wollte schon meckern bis ich gesehen habe, daß das Board aus Holz ist. Gut :-) Nur die Penny Achsen sind glaub nicht so gut geeignet für einen Antrieb oder? Mein Board ist glaub mit das kleinste kompakteste soweit ich weiß. Habe es wieder fertig gemacht. Da hab ich ein paar Infos zu meinem Board(s) Externe Links nur für Mitglieder sichtbar Gruss ChriZZ Quote Link to comment Share on other sites More sharing options...
Chrizz Posted August 22, 2016 Share Posted August 22, 2016 und hier nochmal Fotos... Krass knapp bemessen aber scheint alles zu passen ! Geil :-) coole Arbeit Quote Link to comment Share on other sites More sharing options...
Lukas Posted August 23, 2016 Author Share Posted August 23, 2016 Moin, Penny .. wollte schon meckern bis ich gesehen habe, daß das Board aus Holz ist. Gut :-) Nur die Penny Achsen sind glaub nicht so gut geeignet für einen Antrieb oder? Mein Board ist glaub mit das kleinste kompakteste soweit ich weiß. Habe es wieder fertig gemacht. Da hab ich ein paar Infos zu meinem Board(s) Externe Links nur für Mitglieder sichtbar Gruss ChriZZ Hey, ja es ist aus Holz und super stabil... ich habe das Thema nur so benannt, weil sich das als allgemeine Bezeichung für diese Mini-Cruiser durchgesetzt hat... Tendenziell hast du recht, die Achsen sind eben kürzer...was bedeutet, dass keine standart Motorhalter verwendet werden können...daher musste ich meinen auch nach dem Fräsen nochmal mit dem Dremel bearbeiten, um das Platzangebot gut zu nutzen. Ich kenne dein Board, durch dich bin ich damals auf mein erstes Projekt gekommen (war noch ein standart Skateboard)... falls du dich erinnern kannst, du hast mir sogar mal vor der Marheinekenhalle ein 30er Motorritzel verkauft :-) Also mit den 5 S Lifepo Akkus (Headway 12038 8AH) ist es jetzt zwar nicht das leichtetste (4,8 kg) aber es ist schön klein und super tragbar... ich nehme es immer mit in die Bahn und fahre den Rest zur Arbeit mit dem Board. Der Hobbywing ezrun 120 A Car-Regler fährt sich super und endlich kann ich bremsen... Was mich nervt: Ich habe immer noch meien alte GT2 Funke die ich in ein Case aus (im Ofen) härtbarer Modelliermasse gesteckt habe, soweit passabel, aber: Irgendwie stockt der Regler, bzw. das Board beim beschleunigen mehrmals kurz für vllt 0,3 sek bis ich auf Topspeed bin. Die Funke hatte damals ein Fach für 8 x AA Batterien, also 12V...ich betreibe sie jedoch mit einer 9V Blockbatterie. Wenn eine neue 9V Block eingesetzt wird leuchtet die Spannungs LED (grün) und nach einiger Zeit (wenn die Batterie ca. 8,7V) erreicht blinkt sie eben wegen Unterspannung. Kann das damit zu tun haben? Was komisch ist, diese Aussetzer treten nur beim Fahren auf...wenn ich das Board in der Luft halte nicht... Ich überlege mir mit 2 Arduino minis und 2 NRF24L01 eine eigene Funke zu bauen, denn der Materialpreis reizt mich....eine gute kleine ist einfach Schweineteuer. Arduio kann ich (verwende ich in meinem E-Bike) daher versuche ich das vllt bald mal. Wie gesagt momentan stören mich eben diese kurzen Aussetzer... Kann die ESC-Programmierung auch was damit zu tun haben? Also ich habe ein Timing von 15° , ein Anfahrverhalten Level 5 (von 9) und ein "neutral range" (des gasgriffs) von 9° (normal)... Was fahrt ihr denn für ein Timing, bei einem 6354er Motor? LG Lukas Quote Link to comment Share on other sites More sharing options...
Chrizz Posted August 24, 2016 Share Posted August 24, 2016 Ach du bist das, jo klar erinnere ich mich .-) Die Conrad Funke habe ich auch, ebenfalls mit einem 9V Block betrieben. Ist ok so. Das Motortiming !!! Stelle mal bitte höher ein auf 21° oder so. Dann hast du sicher bei Vollgas keine Probleme mehr. Das wirkt sich def. auf das Fahrverhalten aus. Hast du zufällig noch so einen bläulichen 6354 Motor ? Deine Headway Akkus sind nicht die kleinsten aber mit 8AH kommt man schon gut durch die Stadt. Unter 5 Kg ist auch klasse und sehr praktisch. Quote Link to comment Share on other sites More sharing options...
Lukas Posted August 24, 2016 Author Share Posted August 24, 2016 Hey, ja habe ich aber der ist in meinem E-Bike verbaut... Ich werde das mit dem Timing mal checken... Heute lief irgendwie nichts... erste Fahrt zur Arbeit alles easy... Dann nach dem Sport nach Hause und wieder Probleme... Aussetzer und später dann kaum mehr Gasannahme trotz neuer Batterie in der Funke... Man eig ist der Regler genau das was ich wollte, jedoch läuft das iwie nicht mit der Paarung. Hat jemand noch Ideen? Quote Link to comment Share on other sites More sharing options...

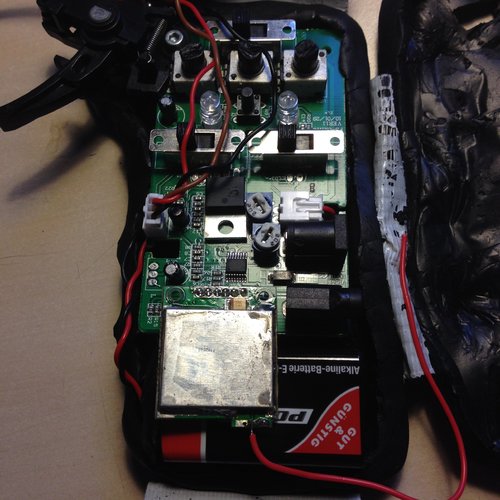

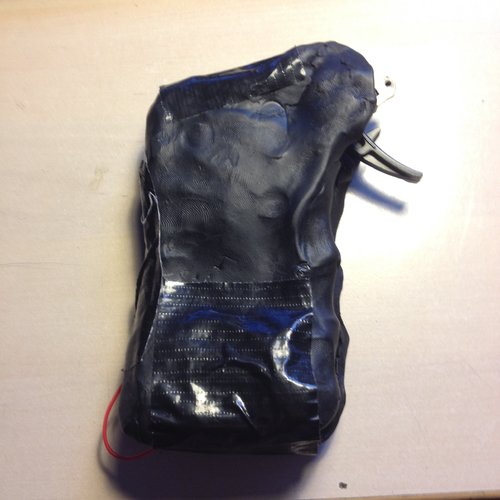

Lukas Posted August 28, 2016 Author Share Posted August 28, 2016 So Leute, Problem gelöst :-) Es lag tatsächlich an der Fernbedienung...nur kann diese nichts dafür wenn mir nicht auffällt, dass ich vor langer Zeit schon das Antennenkabel abgerissen hatte. Also ein dünnes 0,14 mm² Litzenkabel drangelötet und fertig ist die Sache. Jetzt fährt es super und alles ist wieder einwandfrei... Bisher, da nur 5S Lifepo "nur" 17 km/h...neue Übersetznung für 25 kmh folgt... Bild 1: Innenleben und Ersatzantenne Bild 2: Gehäuse aus Fimo-Medelliermasse... Leider hat es sich verzogen, aber ich habe mich nicht getraut die Elektronik (nat. nicht die Batterie) im Ofen bei 110 °C 30 min zu backen...(ist für die Aushärtung der Masse notwendig) Glaubt ihr das kann man machen? 110°C? LG Lukas Quote Link to comment Share on other sites More sharing options...
