barney Posted June 20, 2015 Posted June 20, 2015 Es wurde neulich nach einer Zeichnung für einen einfachen Motorhalter nachgefragt. Vor einigen Jahren ist in Gemeinschaftsarbeit mit Sonni und Chrizz ein schlichter Halter entstanden. Ich würde mich freuen, wenn sich hier noch weitere Halter dazu gesellen. Quote

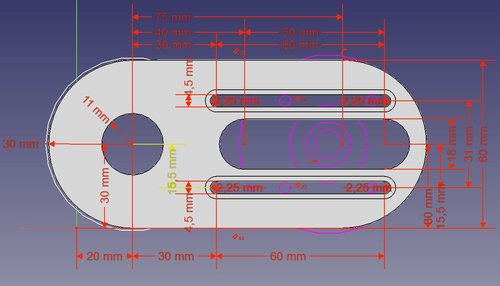

barney Posted June 20, 2015 Author Posted June 20, 2015 Motorhalter für C63xx Motoren Der lila Kreis ist der Motor! Motorhalter_abgerundet_12022013.zip 3 Quote

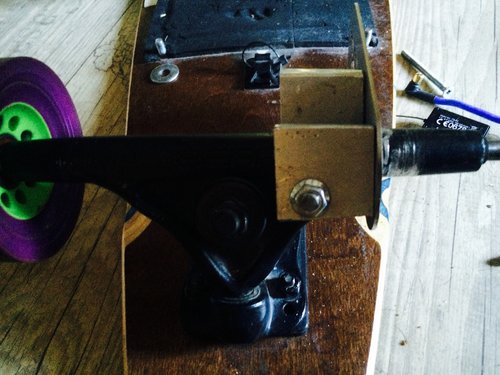

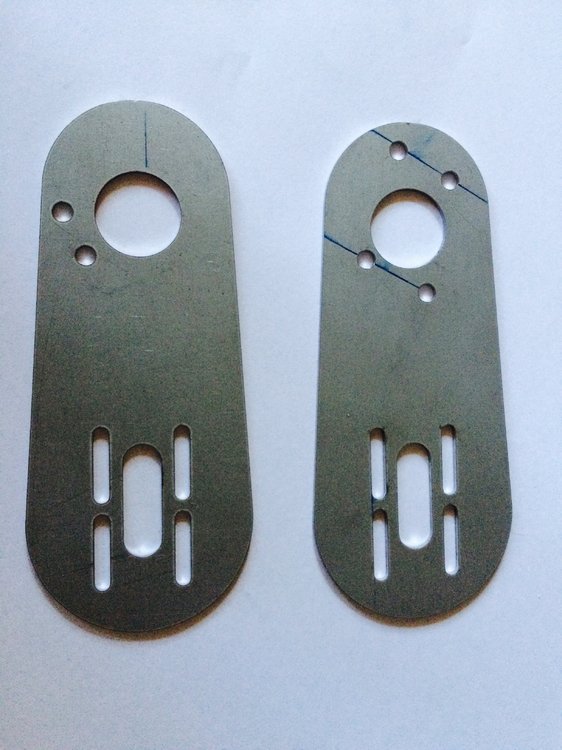

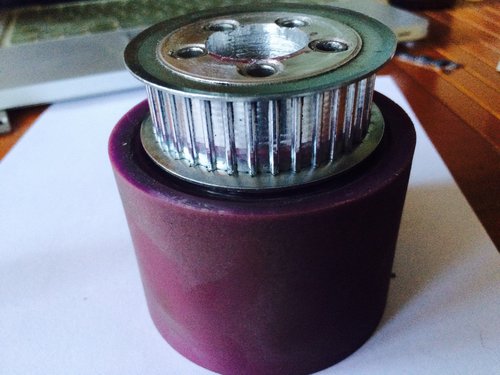

Attila Posted July 3, 2015 Posted July 3, 2015 Hallo ich habe zwei Motorhalter als Prototypen gebaut und jetzt vorerst mal einen Musterschnitt machen lassen aus 2mm Blech, um zu sehen ob die Halterungen passen. Bis auf 1-2/10tel ist es ok. Werde jetzt mal je 15 Stück Lasern lassen. Kostenpunk weiss ich noch nicht aber sobald ich es weiss schreibe ich es. Passen würden, 63´er und 50`er Motoren Die fertigen Motorhalter werden aus 4mm Aluminium gefertigt. Distanzringe aus Alu für die Orangetan Wheels Antriebsräder und Zahnriemen sind von Mädler. Die Motorhalter bekommen noch eine Achshalterung die nur geschraubt wird (geklemmt) Die Halter sind für die Caliber oder für die Bear bzw. Paris Achsen. 1 Quote
nicolas Posted July 3, 2015 Posted July 3, 2015 Das ist doch mal 'n feiner Schachzug für alle die sich ein Board bauen wollen. Beim Lasern wirds günstiger je mehr man bestellt. Denk daran, dass man die Teile anschließend noch nacharbeiten muss (Kanten entgraten) 4mm empfinde ich als zu wenig, mein Bauchgefühl sagt 6mm Grüße Nico Quote
barney Posted July 4, 2015 Author Posted July 4, 2015 Hi Attila, ich glaube da ist ein kleiner Planungsfehler oder du benutzt besondere Schrauben: * Die Motorplatte ist recht dünn. Chrizz und ich fahren mit 10mm. Die 10mm begründen sich in den Nuten. * Der Motor, der in den Langlöchern verschraubt wird, benötigt in den Langlöchern Nuten für die Schraubenköpfe. Siehe meine Zeichnung. Die Köpfe kollidieren sonst mit dem Motorritzel. VG Barney Quote
gerald-z Posted July 4, 2015 Posted July 4, 2015 Je dicker die Platte desto mehr Platz braucht das ganze. wenn die Platte dünner ist brauchst du die Schrauben nicht versenken. 5mm Platte + 5mm Schraubenkopf = 10mm gesamt. 1 Quote

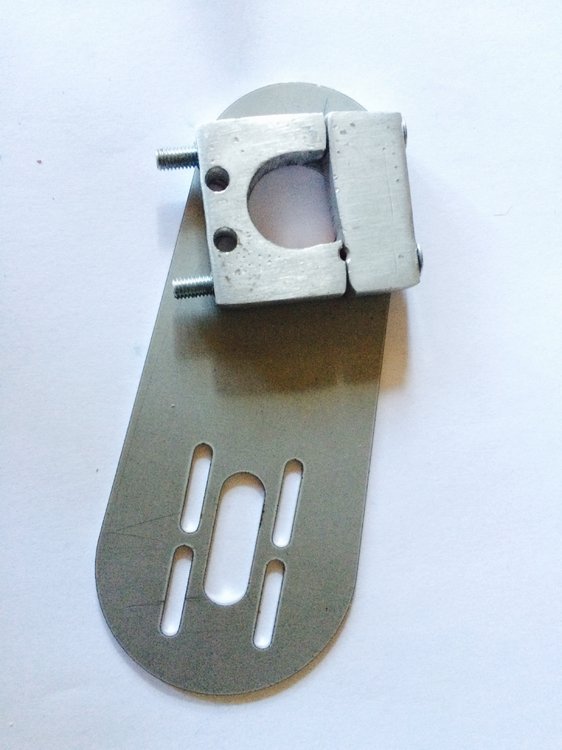

Attila Posted July 5, 2015 Posted July 5, 2015 Da hat der Gerald recht. Ich habe den Prototypen aus 6mm Alu geschnitten, habe es mit einem Alien 63´er mit 170KV ausprobiert und mit einem 5060er. 270KV Die Motoren habe ich mit Torx Linsenkopf Schrauben befestigt.(ca.2mm Höhe) Das Problem ist nur, dass je dicker die Platte ist um so weniger schaut die Welle raus. Beim 50´er Motor fahre ich einen 12 er Rizel vorne (Mädler AT5) da habe ich die innere Scheibe entfernt und kann mit dem Rizel ganz nah an die Halterung gehen und die Schrauben haben reichlich platz. Der Platz reicht bis 14´er Rizel. Das Drehmoment der Motoren macht der Platte nichts aus die einzige Schwachstelle ist die Verbindung von der Platte zum Achshalter. Da habe ich mir gedacht, dass ich die Halterung für die Achsen aus V2A mache da die wesentlich mehr aushalten. Die Aluplatte wird dann mittels V2A Imbus Senkkopfschrauben befestigt. Quote
barney Posted July 5, 2015 Author Posted July 5, 2015 Ist bei mir mit der Welle kein Problem. Beachte bei mir die Kollision zwischen Riemen und Imbusschraube! Quote
Attila Posted July 5, 2015 Posted July 5, 2015 Ja da hast du recht, da du das Langloch für die Welle so groß gemacht hast, das der Überstand vom Rizel da reingeht. Leider ist das bei meinem Entwurf nicht möglich wegen Platzmangel. Ansonsten wäre nicht genügen Platz für die Langlöcher, und ich habe auch ein wenig die Möglichkeit in Betracht gezogen, dass man 2 Motoren nutzen kann 50´er und 63´er Wen du jetzt einen Anderen Motor brauchst musst du den Gleichen nehmen. Aber wenn du einen Größeren als Ersatz da hast würde der auch so lange gehen wie der neue Motor da ist. Ich habe das Problem. HK hat leider keine 5060´er "70KV, das Geld für 2 neue Motoren haben sie mir schon vor 3 Wochen abgebucht aber die Motoren habe ich immer noch nicht und wer weiss wie Lange noch ich warten muss, also den Alien 63´er raufgeschraubt und ich kann fahren. Und die Motoren bekomme ich wenn der Winter wieder los geht :peace: Quote
barney Posted July 5, 2015 Author Posted July 5, 2015 Hallo Attila, ich wollte auf die Riemen / Imbusschraube Kollision hinweisen. Hast du damit keine Probleme? Viele Grüße Barney Quote

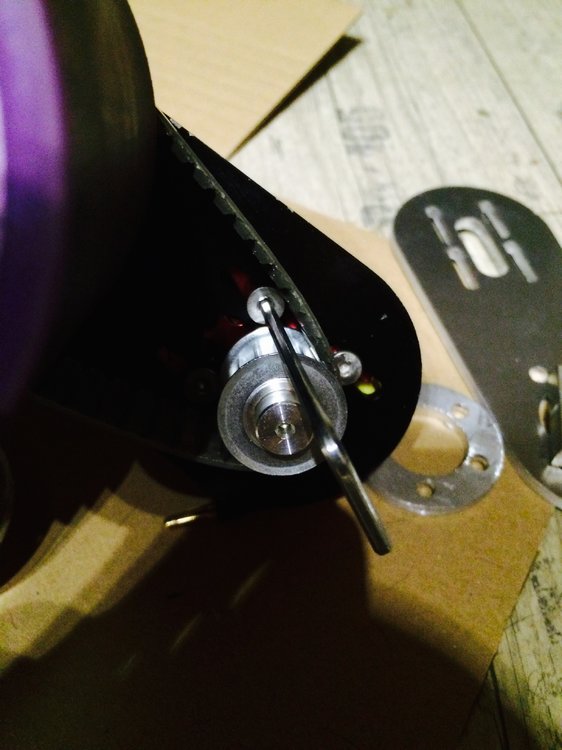

Attila Posted July 6, 2015 Posted July 6, 2015 Hallo Barney, Der Riemen läuft in so einem Winkel auf das Rizel zu, dass die sich nicht berühren. Quote
Chrizz Posted July 6, 2015 Posted July 6, 2015 Hi Attila, Die Motorplatte ist recht dünn. Chrizz und ich fahren mit 10mm. Die 10mm begründen sich in den Nuten. VG Barney Ich fahre beim Pocketboard mit ner 6mm Motorhalterung, langt. Siehe hier: Externe Links nur für Mitglieder sichtbar Allerdings wollte ich auch ein so leichtes Board wie möglich bauen. Bisher hält es super bis auf das Nachschweissen der Motorhalterung die JETZT endlich hält Meine Ritzel habe ich von Misumi. Noch ein Vorteil der Halterung mit den Langlöchern ist, die Riemenspannung lässt sich leicht einstellen. Nicht wie bei Aliendrive. Ich fahre ja teils sehr viel mit dem Board und es hält eine Menge aus :-) Nicht vergessen immer etwas Schraubenlack zu nehmen beim den Motorschrauben und der Ritzel Innensechskantschrauben. Quote
Attila Posted July 6, 2015 Posted July 6, 2015 Die Motorhalterung die der Gerald mir für mein MTB gemacht hat ist aus 5mm Kunststoff. und montiert sind 2 6374er mit 3000 W und 200KV das hält. Ich werde mal die Platten aus V2A Lasern lassen in 3mm vom Gewicht dürften es nur ein par Gramm Unterschied sein aber von der Belastbarkeit um einiges höher. Wie bereits erwähnt die Verbindung von der Platte zur Achse ist der meisten Belastung ausgesetzt. Das mit dem Schweißen habe ich verworfen da die meisten Achsen aus Aluguß sind. Das lässt sich schwer schweißen und wird mit der zeit spröde und nach einer Zeit Bricht es immer wieder. Quote
Chrizz Posted July 7, 2015 Posted July 7, 2015 Naja ... klar eine Alu Halterung an eine Guß Achse schweisswn ist nicht einfach. Mein erstes Board hält seit 2012 perfekt und das kleine hält jetzt wo es richtig geschweisst ist auch seit ein paar Monaten. Ich bin froh nun einen guten Aluschweisser gefunden zu haben. Ich bin schon mit dem Streetboard aufgesetzt und dachte "jetzt liegt der motor auf dem Gwhweg" ... aber. Nix. Hält. :-) Quote
barney Posted July 7, 2015 Author Posted July 7, 2015 Bald haben wir es wieder geschafft, ein kleiner Beitrag wird ins unermessliche Aufgebläht, bis keiner mehr durchblickt oder Bock hat so viel zu lesen. Ich vermute ich muss ein Wiki Beitrag eröffnen. @Attilla würdest du uns dein File und einige Bilder von deinen Motorhalter zur Verfügung stellen? VG Baney Quote
Attila Posted July 7, 2015 Posted July 7, 2015 Hallo Barney, Du kannst die Bilder sehr gerne benutzen. Oder brauchst du die Bilder im Original per jpeg? Ich kann auch noch ein par andere Bilder hochladen. Ich hoffe, dass die original Alu Motorhalter noch diese Woche kommen mit den Befestigungsteilen und da kann ich Bilder von der fertig montierten Achse machen. Bald haben wir es wieder geschafft, ein kleiner Beitrag wird ins unermessliche Aufgebläht, bis keiner mehr durchblickt oder Bock hat so viel zu lesen. Ich vermute ich muss ein Wiki Beitrag eröffnen. @Attilla würdest du uns dein File und einige Bilder von deinen Motorhalter zur Verfügung stellen? VG Baney Quote
barney Posted July 7, 2015 Author Posted July 7, 2015 Ich hoffe, dass die original Alu Motorhalter noch diese Woche kommen mit den Befestigungsteilen und da kann ich Bilder von der fertig montierten Achse machen. Da würde ich die aktuellen Bilder nehmen. VG Barney Quote
Attila Posted July 7, 2015 Posted July 7, 2015 Ok kein Thema :thumbsup: Da würde ich die aktuellen Bilder nehmen. VG Barney Quote

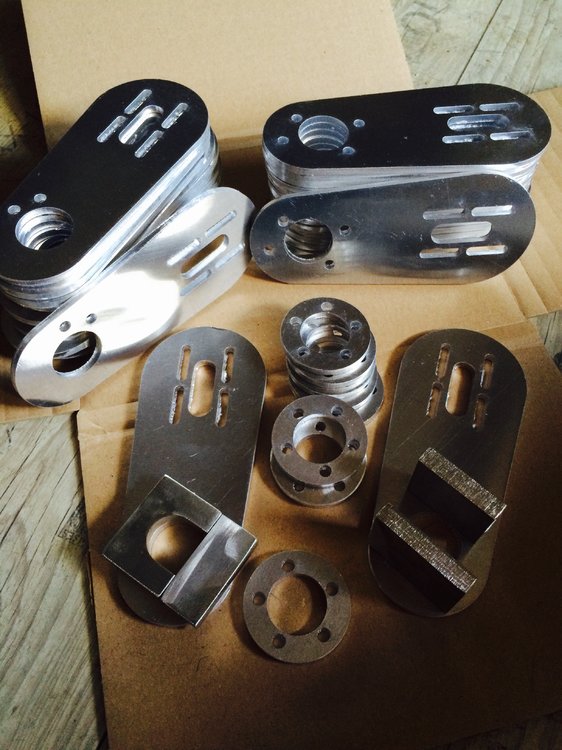

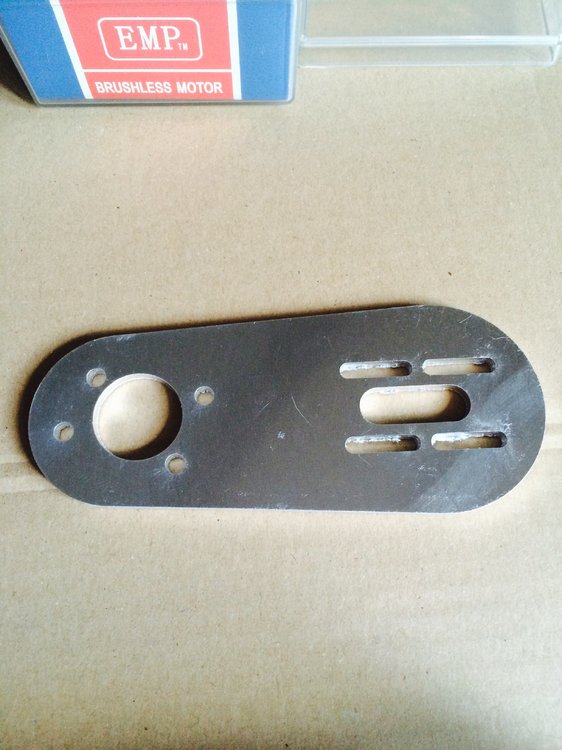

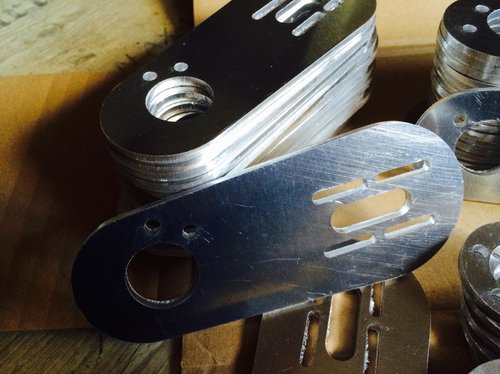

Attila Posted July 8, 2015 Posted July 8, 2015 (edited) So jetzt sind die ersten 15 und 15 Motorhalterplatten gekommen.:peace::thumbsup: Edited July 8, 2015 by Attila Quote

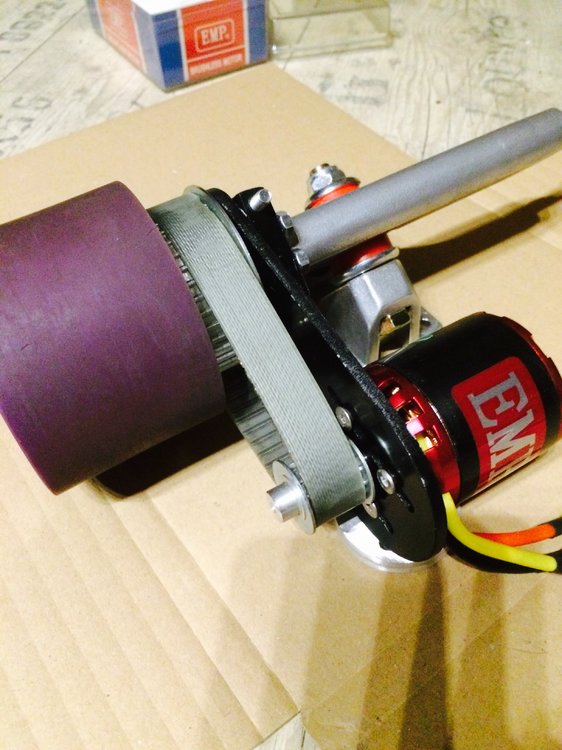

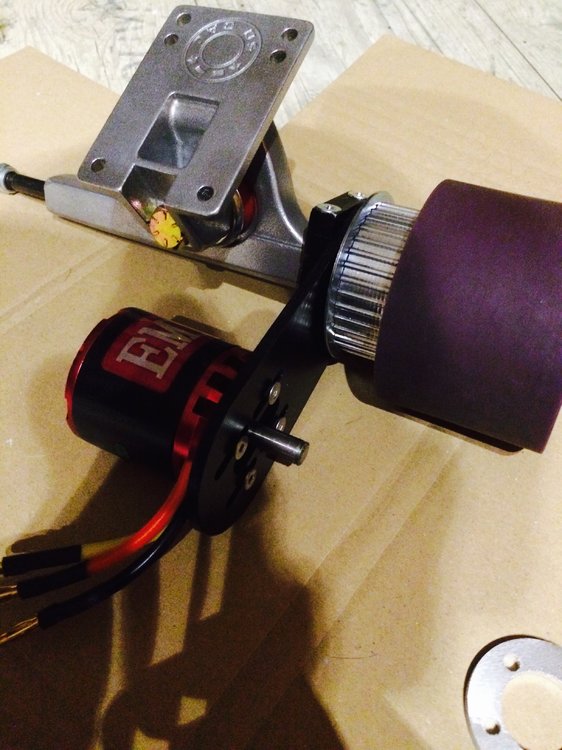

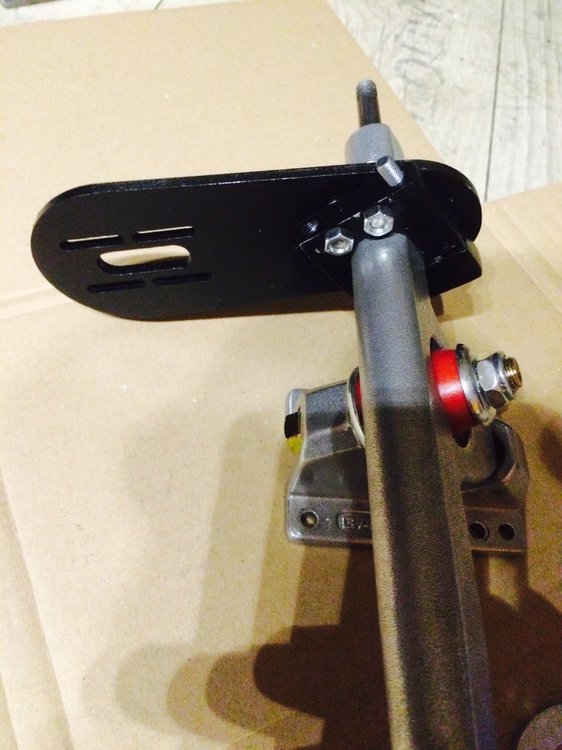

Attila Posted July 8, 2015 Posted July 8, 2015 Das wäre die Halterung für die Caliber 50° Achse, Ok feinschliff kommt noch.:cornut: Und Morgen gibt es die Bilder für die Paris und Bear Achse :peace: 2 Quote
barney Posted July 9, 2015 Author Posted July 9, 2015 Das wäre die Halterung für die Caliber 50° Achse,Ok feinschliff kommt noch.:cornut: Und Morgen gibt es die Bilder für die Paris und Bear Achse :peace: Bitte aber nicht wieder 16 Megabüchsel im RAW-Format. Es gibt DSL Benachteiligte, die eine Stunde auf solch ein Bild warten müssen! Quote
eXo Posted July 9, 2015 Posted July 9, 2015 Bitte aber nicht wieder 16 Megabüchsel im RAW-Format. Es gibt DSL Benachteiligte, die eine Stunde auf solch ein Bild warten müssen! Das ist nicht viel mehr wie ein Smartphone-Bildchen Barney.. :D:D:D:D:D:D:D:D:D Übrigens geile Halterung! Quote
barney Posted July 11, 2015 Author Posted July 11, 2015 Die Motorhalterung wurde Ge BamBamt Externe Links nur für Mitglieder sichtbar Quote
Attila Posted July 11, 2015 Posted July 11, 2015 Hallo Barney, wenn du möchtest kannst du ja noch zu der Motorhalterung von mir hinzufügen, dass es für 50´er und 63´er Motoren brauchbar ist. Quote
barney Posted July 11, 2015 Author Posted July 11, 2015 Hallo Barney,wenn du möchtest kannst du ja noch zu der Motorhalterung von mir hinzufügen, dass es für 50´er und 63´er Motoren brauchbar ist. Mach ich! Wird ergänzt. 1 Quote
