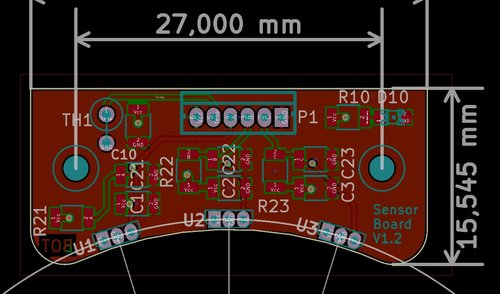

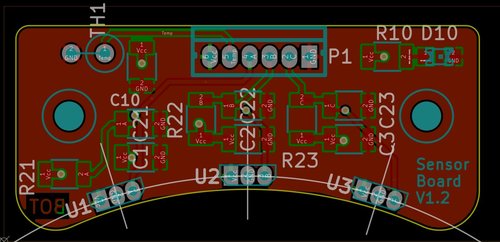

barney Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 (bearbeitet) ouuu das sieht schon fast knapp aus :devil: Wie viel Platz ist da zu A1 von C26 ? Wo hast du denn die Bauteile her? Da ist noch Bauteile Schubsen möglich! Ich möchte nur mal eine Einigung. Ich bekomme noch wunde Finger. Edit: Kannst jetzt besser schlafen? bearbeitet 1. Mai 2015 von barney Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Heul! Gerald, was sagst du dazu? Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
eXo Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 (bearbeitet) ist noch zu früh um zu schlafen.. Nennst uns noch bitte kurz die masse in magenta? Gefühl ist gut, Kontrolle ist besser..:thumbsup: Edit: von der aktuellsten platine PS: es wird in Anbetracht des investierten Arbeitsaufwand doch hoffentlich nicht an der Positionierung zweier Bohrungen scheitern, hoffe ich. bearbeitet 1. Mai 2015 von eXo Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...

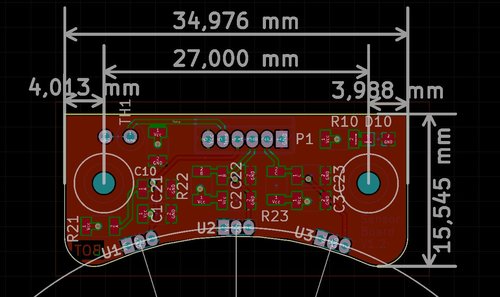

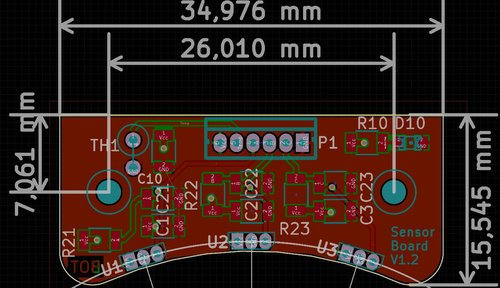

barney Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 ist noch zu früh um zu schlafen.. Nennst uns noch bitte kurz die masse in magenta? Gefühl ist gut, Kontrolle ist besser..:thumbsup: Edit: von der aktuellsten platine links bis Mitte Bohrung 4.013mm rechts bis Mitte Bohrung 3.988mm Die Bohrung selbst ist 2.2mm mit einem 4mm Teller als Bestückungsdruck. 1 Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
eXo Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Von mir aus passt das! :loveyou: Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
gerald-z Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Ja Bohrungen nach innen ist kein Problem. Ich möchte allerdings dann auf 3mm Aufbohren können. Das Gefumml mit M2 oder M2,5 habe ich keine Lust. Um das Loch muss unbedingt der Schraubenkopf mit einem Durchmesser von 5,5mm Platz haben ohne ein Bauteil zu zerdrücken. Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
gerald-z Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Barney warum hast nie gerade Masse zb 35,000? Also an mir dürfte es nicht liegen. Ich hab genau gezeichnet. :yo: Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Ja Bohrungen nach innen ist kein Problem.Ich möchte allerdings dann auf 3mm Aufbohren können. Das Gefumml mit M2 oder M2,5 habe ich keine Lust. Um das Loch muss unbedingt der Schraubenkopf mit einem Durchmesser von 5,5mm Platz haben ohne ein Bauteil zu zerdrücken. So soll es sein! Der Kreis hat einen Radium von 3mm! Wo bekomme ich überhaupt 2mm Schrauben her. Muss ich Brillenträger überfallen und ihnen die Schrauben klauen? 1 Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Ich bekomme langsam das Gefühl, egal was ich zeichne, ich trete irgendjemand auf die Füße. Nachher habe ich zwei beleidigte Halter Designer und keiner will was dann mehr machen:confused5: Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Barney warum hast nie gerade Masse zb 35,000?Also an mir dürfte es nicht liegen. Ich hab genau gezeichnet. :yo: Das ist relativ einfach. KiCAD, wenn auch CAD drinnen steht, ist kein CAD-System für technische Zeichnungen im Bereich der Mechanik. Innerlich kann KiCAD auf 1µm genau arbeiten, aber die Arbeit mit Bauteilen ist nun im mil-Raster. Ich könnte auch auf µm umschalten, dann bin ich aber danach reif für die Klapse. An vielen Stellen gebe ich in die Properties der Elemente und schreibe die Werte direkt ein. Die Messungen, die ich da mache rasten hin und wieder irgendwo ein oder ich finde nicht den Mittelpunkt einer Bohrung. Erwarte auch nicht, dass der Leiterplatten Hersteller auf 1µm genau arbeitet. Ich hatte schon mal geschrieben, dass ich Fischer-Leiterplatten nehme, weil deren Bohrungen recht gut zum Pad passt. So mancher China Board Hersteller hat da eine recht freie Interpretation von Passgenauigkeit. Deine Zeichnungen sind da nicht das Problem. Ich finde, die Zusammenarbeit läuft da auch immer besser. Ist nicht ohne, wenn drei per Internet ohne Gespräch ein System erstellen und unterschiedliche Vorstellungen haben. Und es ist ein DACH Projekt!:thumbsup: Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
eXo Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Ich bekomme langsam das Gefühl, egal was ich zeichne, ich trete irgendjemand auf die Füße. Nachher habe ich zwei beleidigte Halter Designer und keiner will was dann mehr machen:confused5: Nene passt! Nur kein Stress. Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
eXo Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Wo bekomme ich überhaupt 2mm Schrauben her. Muss ich Brillenträger überfallen und ihnen die Schrauben klauen? Kriegst überall wo du Schrauben findest. Ich schicke dir ne Hand voll mit der Halterung Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
Beatbuzzer Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Welche Brille hat denn bitte solche endlos riesigen M2 Schrauben?? Das muss ja aussehen M2 gibts für die Elektroniker sogar bei Reichelt: Externe Links nur für Mitglieder sichtbar 1 Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Welche Brille hat denn bitte solche endlos riesigen M2 Schrauben?? Das muss ja aussehen M2 gibts für die Elektroniker sogar bei Reichelt: Externe Links nur für Mitglieder sichtbar Ihr beiden wollt mich nur als Grobmotoriker abstempeln. Aber beim Löten von 6 SMD-Bauteilen nach Reflow rufen. Jaja! 1 Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
gerald-z Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Wenn die m3 Schrauben rein gehen ist von meiner Seite alles oke. :peace: Barney last du jetzt neue Platinen produzieren Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Da wäre noch die Frage mit dem Multinutzen! Chrizz benötigt noch 2 BamBam Controller Platinen. Das wäre mal eine Gelegenheit. Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 1. Mai 2015 Share Geschrieben 1. Mai 2015 Gerald kannst du die Kreuze löschen und die Linien weiter durchziehen? Und ein Kreis als Hilfslinie für die Positionierung der Hall Sensoren im Abstand 1mm und nicht 0.75mm? Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 2. Mai 2015 Share Geschrieben 2. Mai 2015 (bearbeitet) Es wird immer besser: Weitere Details folgen! Wir haben uns jetzt aufeinander eingespielt. Und KiCAD bietet mit jedem Update immer mehr Möglichkeiten. bearbeitet 2. Mai 2015 von barney Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...

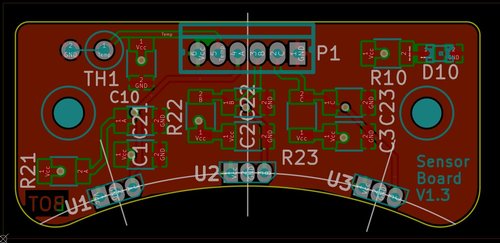

barney Geschrieben 2. Mai 2015 Share Geschrieben 2. Mai 2015 (bearbeitet) Die Sensoren sind von der Leiterplattenkante 0.254mm entfernt. Der Anschlussstecker wurde am Mittelsensor ausgerichtet. Die Versionsnummer wurde auf 1.3 angehoben. Wenn noch ein Logo rauf soll, bitte ich um die entsprechende Datei. VG Barney Edit: Aktuelle Version ist im GIT bearbeitet 2. Mai 2015 von barney 2 Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
eXo Geschrieben 2. Mai 2015 Share Geschrieben 2. Mai 2015 Welches Logo? 😂😂 Lass uns das mit einem Sticker machen, so bleibt mehr Zeit für Einigung. Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 2. Mai 2015 Share Geschrieben 2. Mai 2015 C und Keule! Wäre doch ein interessanter Versuch, was so geht. Mehr Mut! 1 Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 2. Mai 2015 Share Geschrieben 2. Mai 2015 Hi Geralt, und der Winkel stimmt jetzt wirklich? Ich lag ganz schön daneben. Nebenbei, KiCAD kann Bauteile automatisch im Kreisbogen platzieren und das sehr genau. Aber die Methode mit ein CAD System ist mir lieber. Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
eXo Geschrieben 2. Mai 2015 Share Geschrieben 2. Mai 2015 C und Keule! Wäre doch ein interessanter Versuch, was so geht. Mehr Mut! An mir soll es nicht liegen, wollte nur keinem auf die Füsse treten. Kann dir das file schicken sobald ich Zuhause bin. Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
barney Geschrieben 2. Mai 2015 Share Geschrieben 2. Mai 2015 An mir soll es nicht liegen, wollte nur keinem auf die Füsse treten. Kann dir das file schicken sobald ich Zuhause bin. Ich sehe das eher als Machbarkeitsstudie. Mal sehen wie solch ein Logo wirkt. Es muss noch nicht das Finale sein. Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
eXo Geschrieben 2. Mai 2015 Share Geschrieben 2. Mai 2015 Klingt gut! Bin zur Zeit unterwegs Party machen. Weiss noch nicht genau wann ich zuhause bin. Zitieren Link zu diesem Kommentar Auf anderen Seiten teilen More sharing options...
