Eigenbau Elektronischer Anschluss der Komponenten


SebKaGoe

Recommended Posts

Hallo zusammen.



Bevor ich bei mir etwas von meinen Komponenten grille, würde ich mich gern vergewissern, dass meine Planung richtig ist und keine Fehler enthält.



Folgende Komponenten im Eigenbau:



-         8s5p Selbstbau - Akku aus 18600er Samsung Li-Ion Akkus

-          BMS:

WWW.LITECHPOWER.COM

8S 29.6V BMS/PCM for Li-ion/Li-Polymer battery pack. We don't have any minimum order limit, you even can buy one single piece from us.

-          Ladebuchse XT-90

-          Antispark Switch: https://shop.elektro-skateboard.de/eigenbau-tuning/zubehoer/804/flipsky-antispark-switch-pro-280a?c=45

-          ESC: 2x VESC 4.12

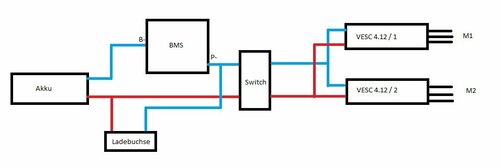

Folgender Schaltungsaufbau:


Passt das so vom Aufbau, oder habe ich einen Denkfehler?

Wo würdet Ihr noch eine Sicherung mit einbauen?

Schon mal Danke für jegliche Anregungen.

VG

Sebastian
