gerald-z

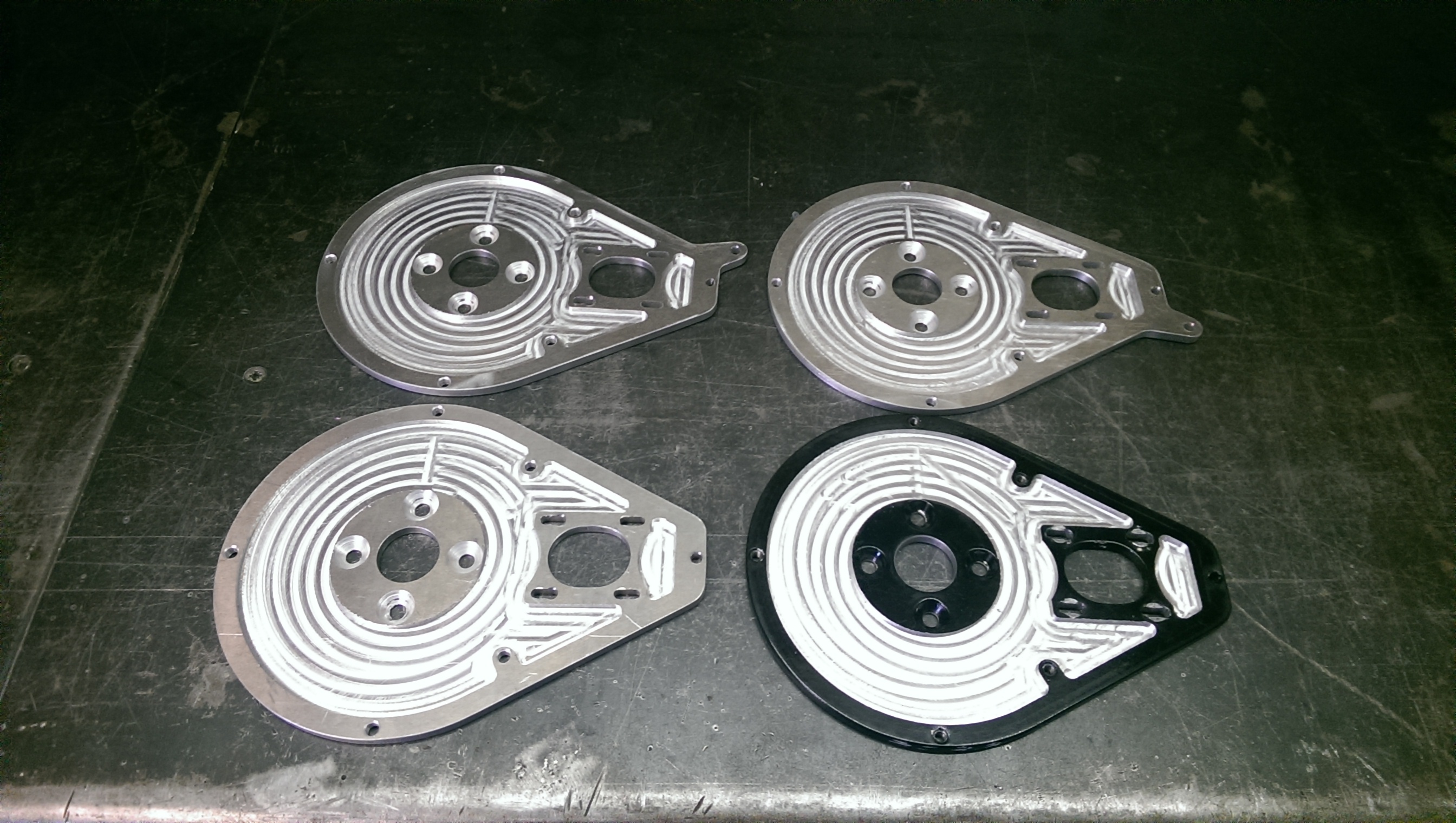

Es geht weiter. Um Gewicht zu sparen habe ich die Motorhalter auch bearbeitet. Es handelt sich um 5mm Aluminium wo ich in der mit etwas Material herausgefräst habe. Zwei von den Motorhalter haben ein kleines Schwänzchen bekommen. Dort wird später der Lenkungsdämpfer befestigt. Jetzt noch Sandstrahlen und Lackieren. Gruß Gerald

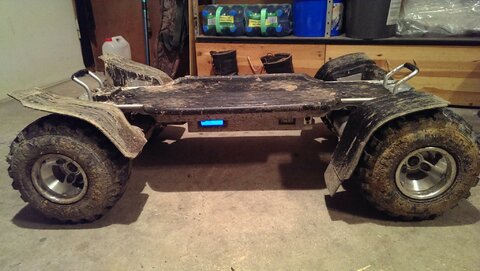

In meinem Geländeboard habe ich zwei c6374. Die vergleichsweise zu den Scooter Motoren mehr Kraft haben und auch kleiner, leichter sind. Würde aber auf jeden fall zwei von denen verbauen. Die Leistung würde auch mit einem reichen aber das Problem liegt an der Motortemperatur und der nicht abführbaren Temperatur. Gruß Gerald

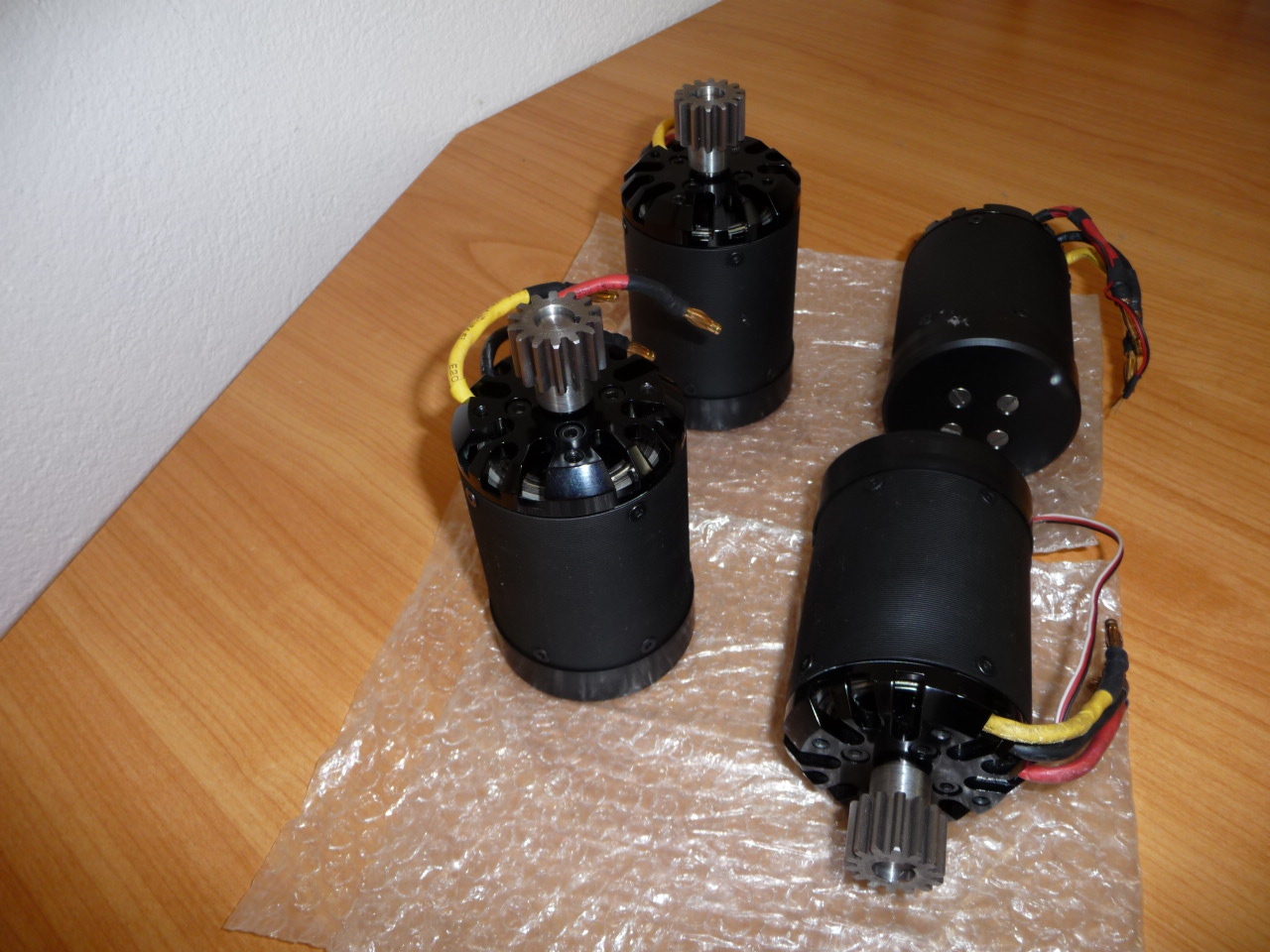

kein Problem bestellung per email. Die Lieferzeit ab ca 1,5 Jahre. :thumbsup: Bin schon gespannt ob meines überhaupt einmal fertig wird diese sucht. Denn besseren Wirkungsgrad hätte man mit mehr Zellen zb 10s. Übersetzung anpassen damit die Endgeschwindigkeit gleich bleibt. = niedrigere Motortemperatur bei selber Geschwindigkeit und höhere Leistung. Die müsste leider beim anfahren durch die Elektronik gedrosselt werden. Da sonst die Motoren wieder den geist aufgeben würden. (Durchdrehende Motorwelle auf der Motorglocke, kaputte Lager.) Dieser ESC könnte eine vernünftige Bremse haben. http://www.hobbyking.com/hobbyking/store/__24754__Turnigy_Trackstar_1_5th_Scale_Sensorless_200amp_8s_Opto_Car_ESC.html Nur ist er mir zu groß. Hat ihn jemand schon getestet??? Trotz 4WD schwirrt mir eine Aufrüstung auf 8s noch im Kopf herum. Aber ich glaube die Leistung wird auch mit 6s mehr als ausreichend sein. Das ganze ohne Sensoren. Da ich diese abgöttlich hasse. Höher als 45km/h möchte ich aus gesundheitlichen gründen nicht gehen. Hier ein Bild von den fertigen Motoren. Mit Passfedernut und Motorabdeckung aus leichtem Kunststoff.

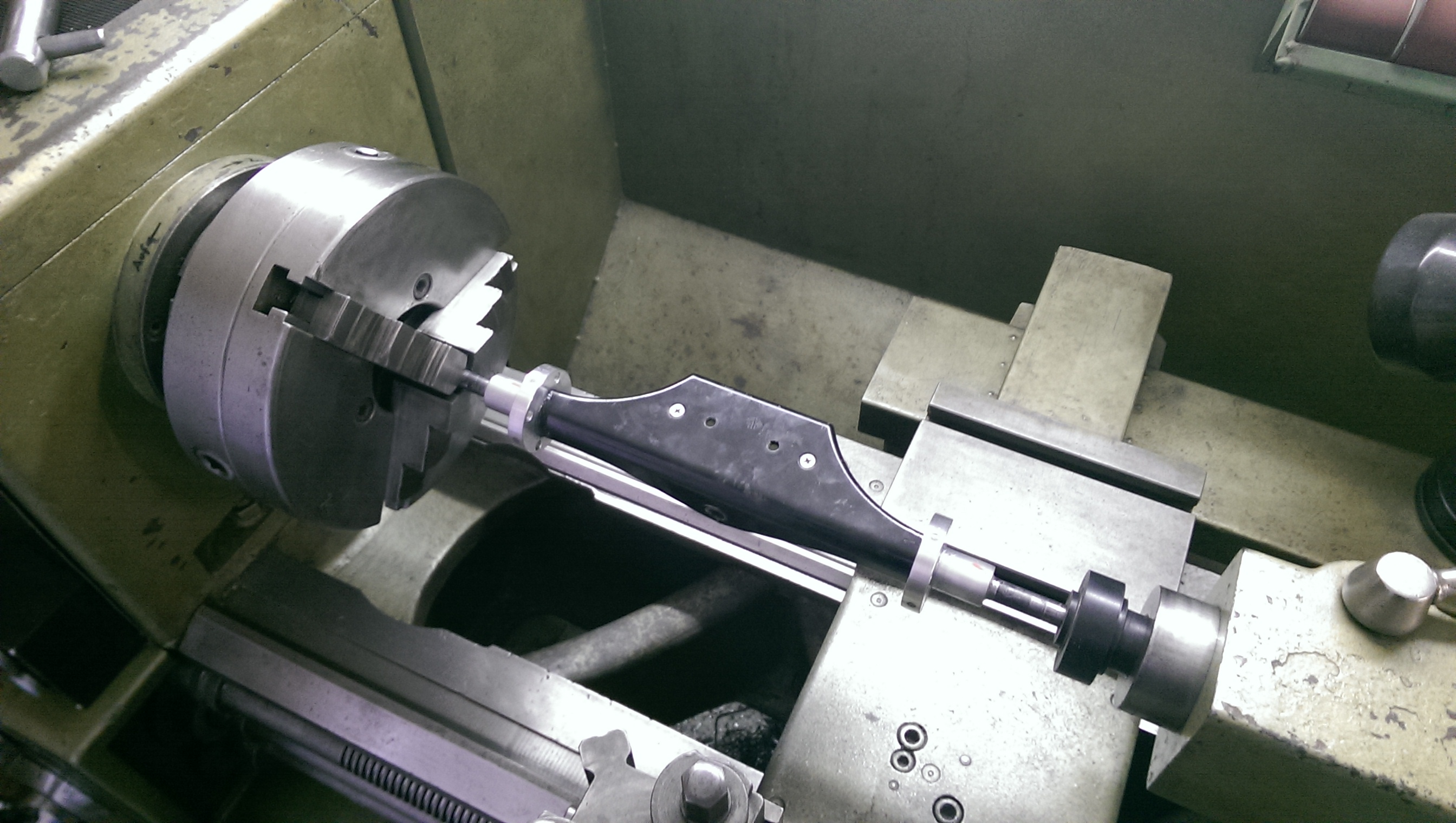

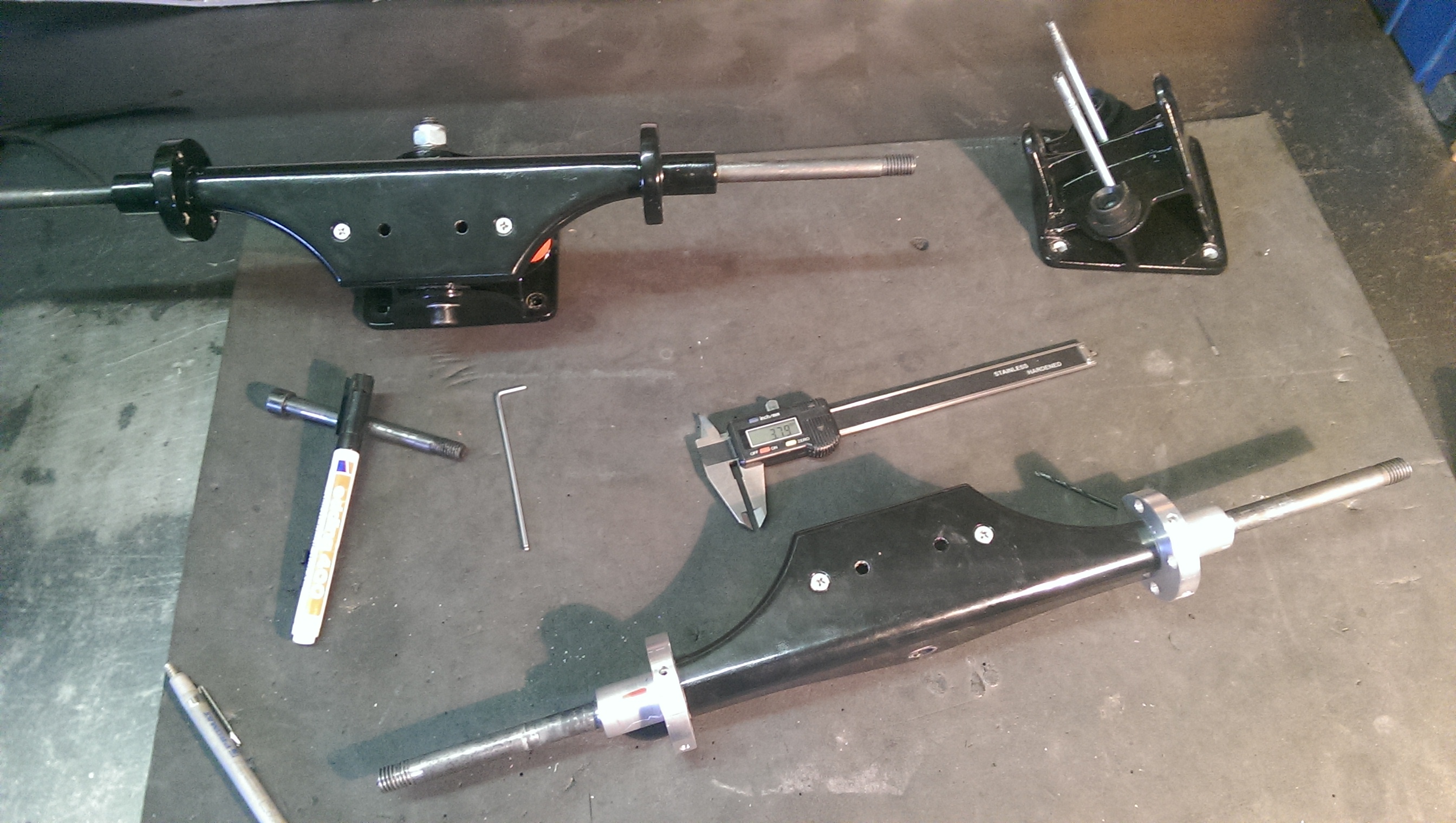

Die Mobo Achse wurde mit zwei Flansch versehen. -2x Flansch drehen. -Achse abdrehen -einrichten Markieren -Festkleben -4x Wurm-schraube zur zusätzlichen Sicherung. Fertig :thumbsup: Gruß Gerald

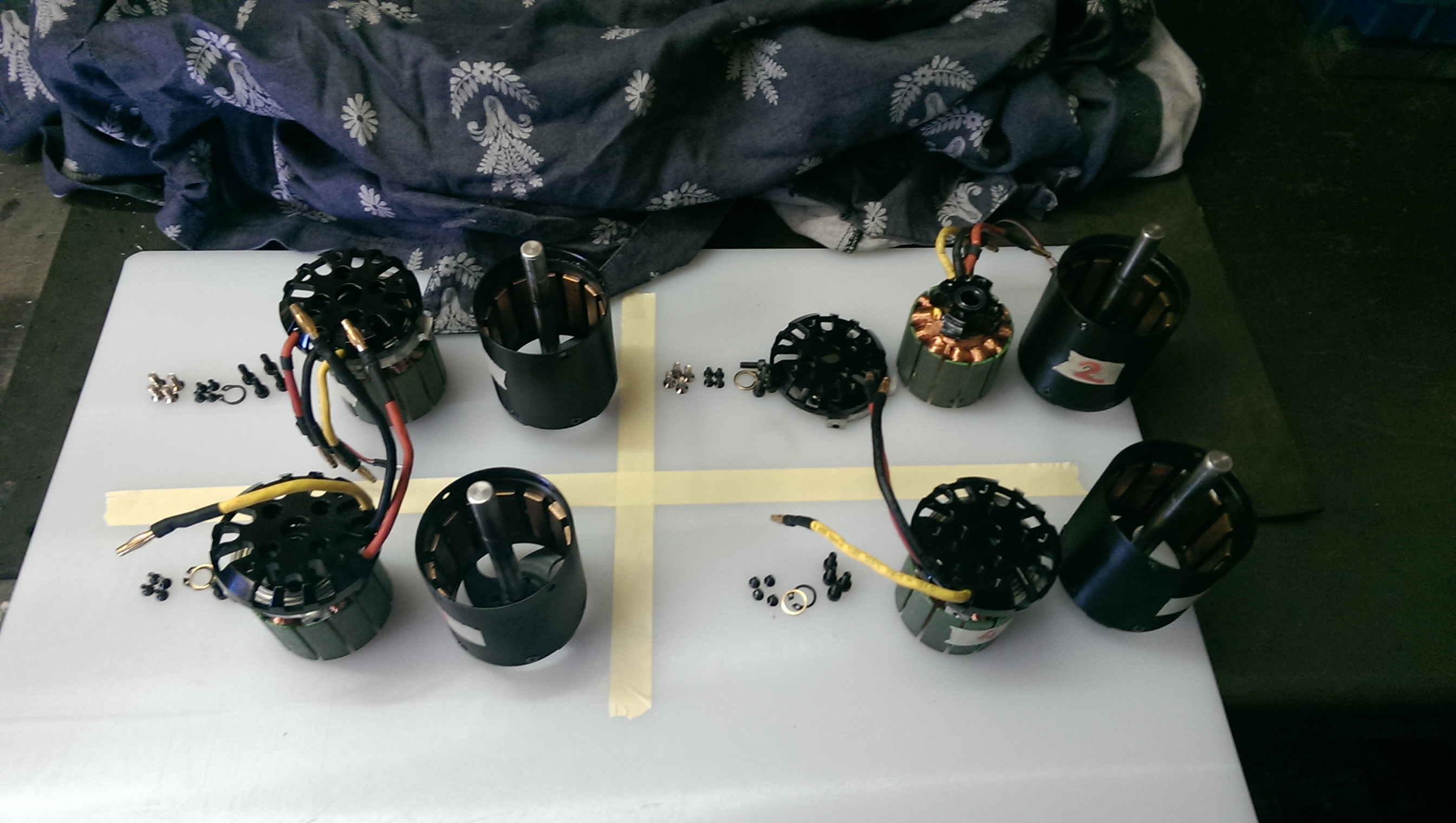

Bei den Motoren musste ich etwas Nacharbeiten. Passfedernut fräsen.

Da ich vor einem halben Jahr entschieden habe auf 4WD aufzurüsten möchte ich auch die Neuichkeit nicht vorenthalten. Warum 4WD: -Übertemperatur der 2x C6374 bei Steigungen von 16%. Dadurch musste ich alle 5km pausieren. -darauffolgende Lagerschaden wegen ständiger Überlastung. - Die Motoren sind zu schwach gebaut um für längere Zeit 100% Leistung abzurufen. Leistungsdaten 2WD alt: 2x C6374 mit 6s 2x 150a ezrun Vmax: 40km/h (GPS) Gewicht: 24kg Reichweite: mit wenig Steigung 19km, bei meinem Fahrverhalten 13km (Steigung 16% 8km lang). Telemetrie auf der funk: Gefahren km, aktuelle km/h, Motortemperatur (Wicklung), Akkuspannung board, Akkuspannung funk. Um auf 8s umzustellen hatte ich den Alien twin esc 120a Sensored getestet. Leider ohne Erfolg. Die Bremse funktioniert nur mit ABS. Feine Dosierung nicht möglich. Daher bleibe ich bei 6s 150a ezrun. Ich denke die Leistung wird auch mit 6s ausreichend sein. Der Antrieb über Zahnräder funktioniert ausgezeichnet. Leistungsdaten 4WD neu: 4x C6374 mit 6s 4x 150a ezrun Vmax: 45km/h Gewicht: bei gleichem Akku hoffentlich nicht über 25kg. Reichweite: erweitert auf ca 30km bei wenig Steigung. Wichtigster Punkt: Gewicht muss weniger werden. Der Aufwand ist enorm. :skep: Bilder folgen Gruß Gerald

Ich hab jetzt den Alien 120A 2-8S Evolution 3 ESC BEC Twin-Sensored der neu im seinem Sortiment ist getestet. Nach etwas herumprobieren sind die Alien esc recht einfach zu handhaben. Programierung und Software Update über Pc mit usb Adapter. Gas und Bremsposition werden automatisch erkannt. Der c6374 hat mit den Sensoren enorm viel kraft beim anfahren. Ich habe mich allerdings entschieden den Regler wieder zu verkaufen. Der Grund dafür ist das ich bei mein e-board auf 4WD umbaue. Leider liegt mir das elektrische nicht so und ich müsste alle vier Motoren mit Sensoren ausstatten. Daher gebe ich auch so wie die Arduino Nunchuk das Sensor ausstatten auf. Verkauft wird: -Alien 120A twin esc Sensored -6 Stück Honywell ss411a davon sind 3 Stück schon einmal verbaut worden. Die anderen sind noch jungfräulich -dazu 2 Stück Stecker für die Sensorkabel am Regler. http://www.elektro-skateboard.de/for...sored-2663.jpg Gesamt habe ich 191€ bezahlt. Ich möchte mit allem was ich aufgelistet habe inkl Versand nach Deutschland oder Österreich 160€ Gruß Gerald

Ich hab jetzt den Alien 120A 2-8S Evolution 3 ESC BEC Twin-Sensored der neu im seinem Sortiment ist getestet. Nach etwas herumprobieren sind die Alien esc recht einfach zu handhaben. Programierung und Software Update über Pc mit usb Adapter. Gas und Bremsposition werden automatisch erkannt. Der c6374 hat mit den Sensoren enorm viel kraft beim anfahren. Ich habe mich allerdings entschieden den Regler wieder zu verkaufen. Der Grund dafür ist das ich bei mein e-board auf 4WD umbaue. Leider liegt mir das elektrische nicht so und ich müsste alle vier Motoren mit Sensoren ausstatten. Daher gebe ich auch so wie die Arduino Nunchuk das Sensor ausstatten auf. Verkauft wird: -Alien 120A twin esc Sensored -6 Stück Honywell ss411a davon sind 3 Stück schon einmal verbaut worden. Die anderen sind noch jungfräulich -dazu 2 Stück Stecker für die Sensorkabel am Regler. http://www.elektro-skateboard.de/forum/bilder/e-board-283/alien-120a-twin-esc-sensored-2663.jpg Gesamt habe ich 191€ bezahlt. Ich möchte mit allem was ich aufgelistet habe inkl Versand nach Deutschland oder Österreich 160€

Ich hab jetzt ein bisschen herum experimentiert. Aber so richtig funkt es nicht. Wenn ich die Sensoren einbau und einen 120 Grad Abstand wähle. In welcher Nut muss ich den ersten Sensor einbauen. Oder ist es egal Hauptsache 120 grad Abstand? Gruß Gerald

Hallo Ja die ezRun 150A hab ich noch. Gekauft hab ich sie 2013 Möchte 90€ je stk Den Regler würde ich zur Sicherheit etwas größer dimensionieren. Da gerade beim Anfahren große Ströme zusammen kommen. Gruß Gerald

Also recht viel weiter bin i noch nicht gekommen was den Winkel der Sensoren betrifft. Ich denke das es von der Anzahl der Magneten abhängt.

Du kannst direkt hier bestellen. http://alienpowersystem.com/product-category/esc/ev-esc/ Da kannst du auch die Motoren bestellen. Gibts auch im Set. Zu der Leistung von den Motoren. So ein 6374 hat genug Kraft. Allerdings kommt es auf die Übersetzung an. Das Problem liegt daran das man nur kurz die maximale Leistung abrufen (ca 10min) kannst da sie sonst überhitzen. Bei Flachland kein Problem. Ich lebe im Hügelland und hab zwei von denen in Gebrauch. geschw. max 40km/h, bei 12% Steigung sind es noch immer 37 bei 6s und 80kg Lebendgewicht. Ich würde dir daher zu einem doppelmotor Antrieb raten. Dann bist du auf der sicheren Seite. Gruß Gerald

Da hast du recht Dr Baord In den Nuten ist genügen Platz für die Sensoren. Ich hab bereits einen Temperatur Sensor und einen Geschwindigkeitssensor zwischen den Nuten platziert. Das eigentliche Problem ist. Das die jetzt verwendeten Motoren drei Lager besitzen und ich vorne mit der Verkabelung nicht mehr zurecht komme. Da ist so wenig Platz das ich sie lieber an der Außenseite anbringen möchte. Aber ich weiß nicht in welchem Winkel ich die Sensoren anbringen soll? Es werden jetzt die Honeywell SS411A Sensoren. Gruß Gerald

Hallo Ich möchte mein board jetzt auch mit Sensoren ausstatten. Einiges ist mir jedoch noch unklar. :confused5: Bei meinem C6374 hab ich wegen dem Lager nicht viel Platz und möchte die Sensoren daher außen anbringen. Das ganze sollte so etwa wie ein Halbmond angeordnet sein. -In welchem Winkel sollte die Sensoren angeordnet sein? Auf den Bilder im Internet dürften es so ca 15° sein? -Welche Sensoren sind Preis/Leistung zu empfehlen? -Und die Verlötung der drei Sensoren ist mir auch noch unklar? Ich hoffe ihr könnt mir hier weiterhelfen? Gruß gerald

Hallo C6374 sind echt super Motoren. Bei den Controller würde ich allerdings auf Alien ESC zurückgreifen. Es gibt jetzt auch schon einige mit Sensoren. Übrigens ist der Typ sehr net und der Versand geht dank EU Zollfrei über die Bühne. Gruß Gerald

Hallo Ja die Regler sind verkauft. ich hätte da noch zwei stück von den ezrun 150a die ich in ca zwei Wochen ausmustern werde. Gruß Gerald

anscheinend niemand erfahrung mit alien esc?

Ich hoffe es kann mir hier jemand weiterhelfen. Da ich nun beschlossen habe mein e-board auf 4x4 umzubauen benötige ich vier brushless ecs. Nun stelle ich mir die Frage ob man mit dem Ailen twin esc 120a linear Bremsen kann? Und die Bremsleistung bis 100% geht. Hat jemand damit Erfahrung? Leider sind so gut wie alle seiten wo man über die Ailen esc diskutiert auf English und das liegt mir nicht so. Zoll sollte ebenfalls keiner anfallen da England zur eu gehört. Gruß Gerald

Hallo und herzlich willkommen. Ich bin auch von Oberösterreich Bezirk Rohrbach. Ca 65km von Linz entfernt. Mein board hab ich selber gebaut. Das findest du unter Projekt e board. Ich möchte mich mal mit verkündete treffen leider sind alle ziemlich weit entfernt. Gruß Gerald

Bitte überprüfe auch ob sich die Motorwelle auf der Motorglocke durchdreht. Ist bei mir so gewesen. Am einfachsten ist es mit einem Lackstift eine Markierung auf der Motor Hinterseite von der Welle bis auf die Motorglocke zu ziehen. Wenn nach einer Fahrt die Maskierung nicht mehr übereinstimmt ist was faul. Gruß Gerald

Hallo Kann mir jemand sagen ob die alien esc eine lineare bremse haben? Ich möchte von 6s ezrun 150a auf 8s alien 120a esc umsteigen. Motoren habe ich 2x c6374. Gruß Gerald

Hallo Chrizz Ich hab bei meinem zum glück kein Problem mit Spannungsspitzen. Bei mir ist es allerdings so wenn das Board aus ist und ich über einen Hügel hinunterrolle erzeugen die Motoren so viel Strom das der Empfänger angeht. Dabei ist es egal in welche Richtung sich der Motor dreht. Deshalb vermute ich hier dein Problem. Warum schaltest du es nicht gleich vor dem wegfahren ein? Gruß Gerald

Hallo barney Auf dem Tisch funktioniert alles. Das Problem mit dem Abschalten habe ich nur wenn der oder die Motoren zu viel Strom aufnehmen. Wenn ich einen Rc Empfänger in die Controllerbox einbaue dann tritt das selbe Problem hin und wider auf. Aber nur ganz selten. Wenn ich den Empfänger außerhalb halb platziere funktioniert es perfekt. Wie gesagt hab ich die komplette Arduino Platine auch schon außerhalb der Controllerbox gehabt. Das hat aber nichts gebracht. Danke für das Angebot mit dem zusenden. Ich hab mir jetzt diese funk bestellt. http://shop.lindinger.at/product_info.php?cPath=1703_1705&products_id=9703199 Ich bin gespannt ob das mit den ganzen Sensoren funktioniert. Das Lenkrad werde ich abschrauben. Eventuell mal gucken ob man die funk noch verkleinern kann. Die Platine werde ich leider für die Rc funk benötigen. Gruß Gerald

Heute habe ich versucht das Arduino fern von den Reglern zu betreiben um Störungen auszuschließen. Leider wider nicht funktioniert. Daher muss ich leider vom Wii und Arduino Abstand nehmen. Da ich heuer noch fahren will und bis jetzt die meiste Zeit an meinem Board geschraubt habe. Trotzdem möchte ich mich bei Barney bedanken. Er hat mir extra mein wunsch Programm geschrieben und mir beim aufbau der Schaltung sehr geholfen. :thumbsup: Leider funkt es nicht und mich hat gerade der Mut etwas verlassen. Falls du mal von einer CNC Maschine Drehen/Fräsen etwas braucht weißt du wo du dich melden kannst. Gruß Gerald
