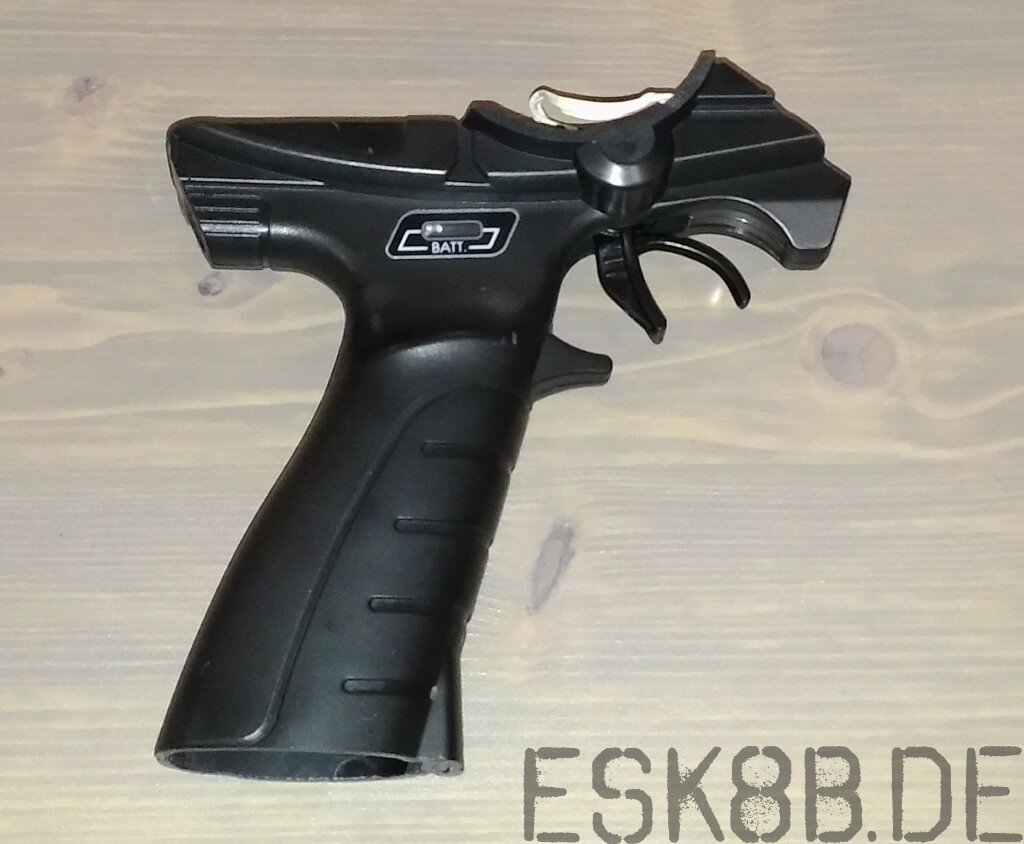

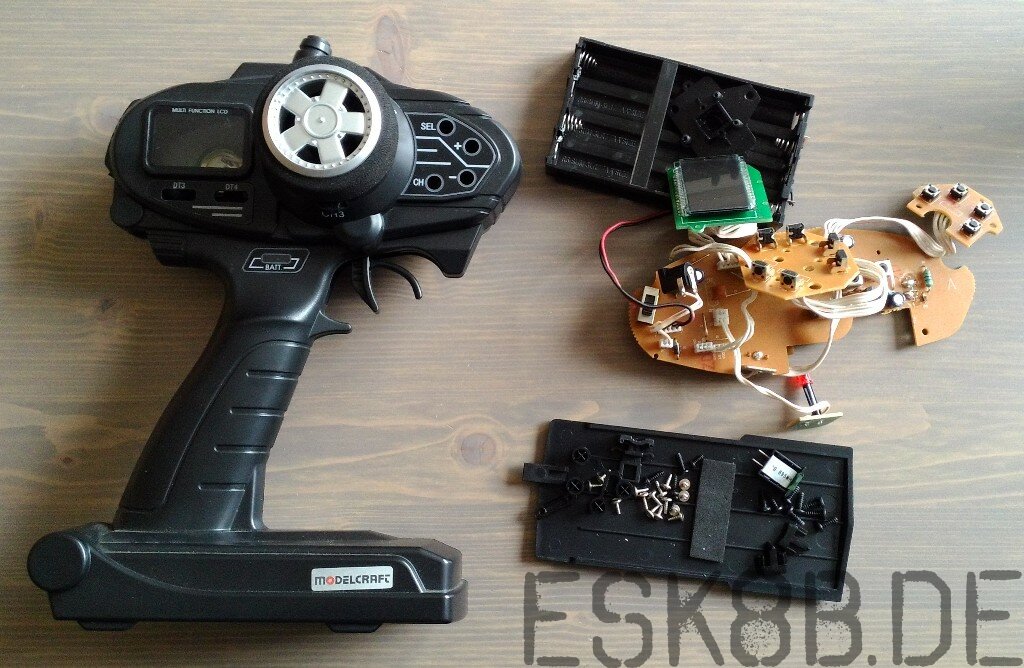

Beatbuzzer Posted February 8, 2014 Share Posted February 8, 2014 Nach meinem Offroader soll es jetzt noch was wendigeres geben. Vermutlich nichts, was die Prädikate "klein" oder "leicht" verdienen wird, aber auf jeden Fall kompakt. Da ich für die Board-Mechanik noch ein bisschen am hin und her überlegen bin, hab ich erstmal mit der Fernsteuerung angefangen. Da der Keller in Richtung Modellbau noch einiges hergibt und die 40 MHz-Zeiten schon länger zu Ende sind, hab ich mal ne alte Pistolenfunke geschlachtet: Nach einiger Säge- und Feilarbeit ist noch das hier übrig. Zwar nicht mehr ganz soviel Eigenbau, aber dafür schon mal ne Ecke ergonomischer als die MDF-Funke: Quote Link to comment Share on other sites More sharing options...

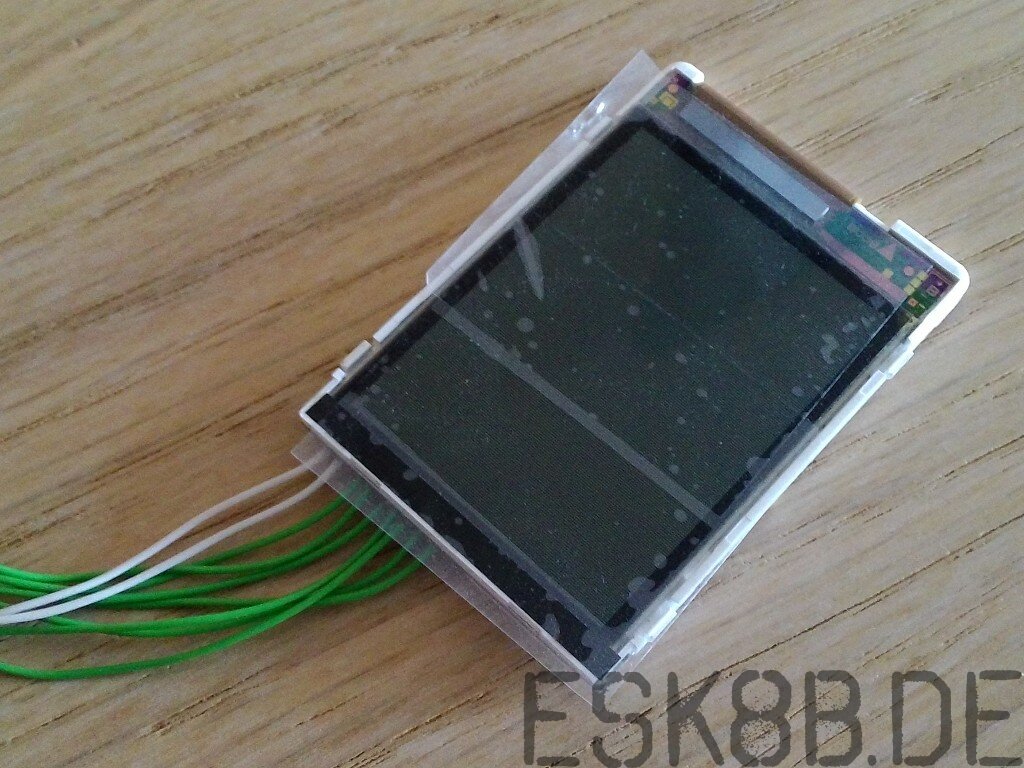

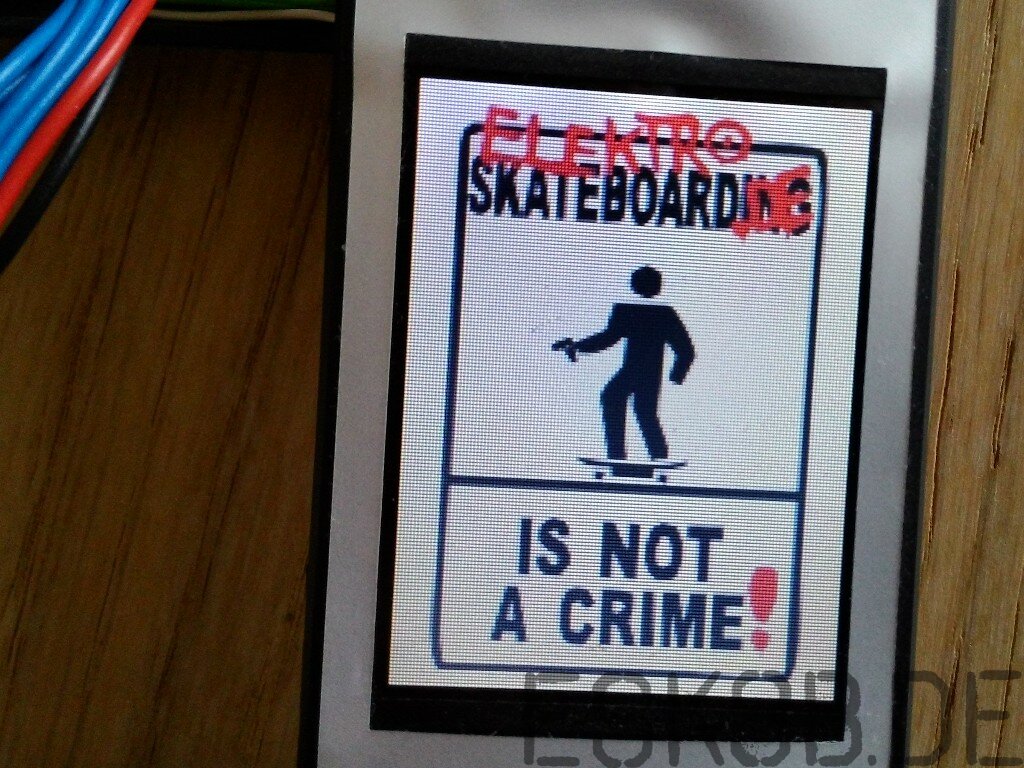

Beatbuzzer Posted February 9, 2014 Author Share Posted February 9, 2014 Bei Barney's Display-Vorhaben kann ich nun doch nicht einfach so tatenlos zusehen, deshalb hier ein Siemens S65 Display aus den Altbeständen: Belebt mit einem Atmega1284p hab ich zum Test mal kurz ein Bildchen rüber geschubst: Könnte man eigentlich gleich so lassen als Start-Screen, braucht ja nur gut 45 kB Flash Quote Link to comment Share on other sites More sharing options...
barney Posted February 12, 2014 Share Posted February 12, 2014 Na, was wird denn das? Ein Wettbewerb? Gerne.... Quote Link to comment Share on other sites More sharing options...

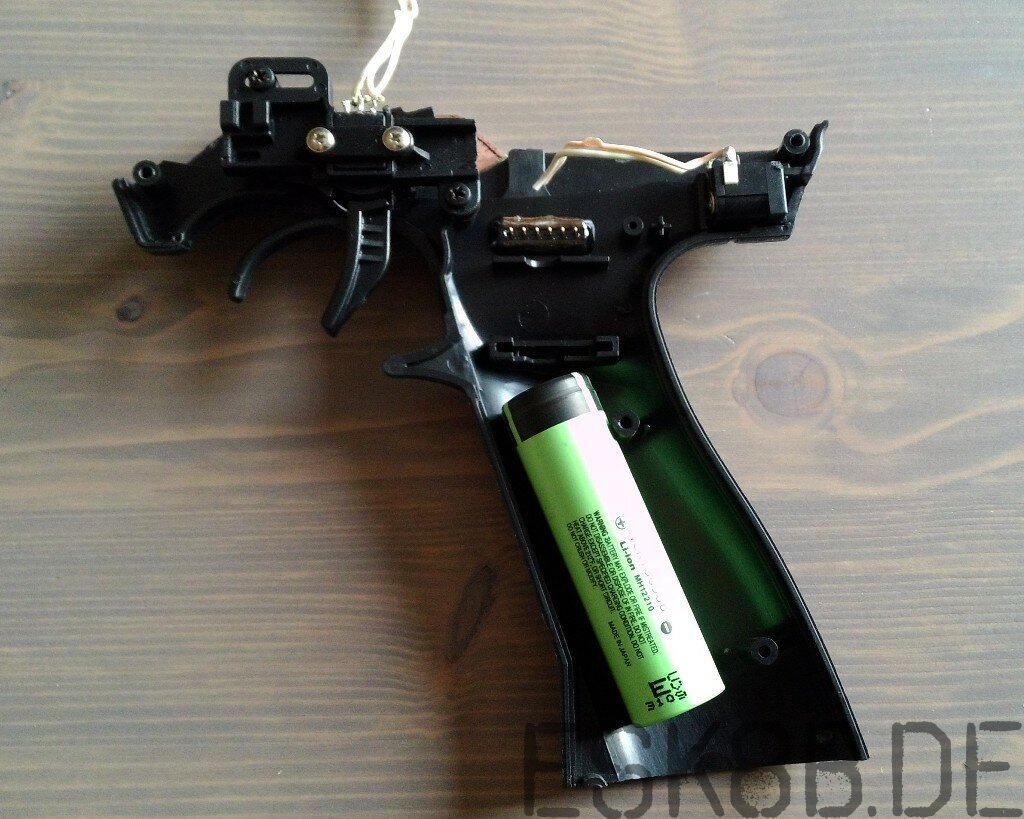

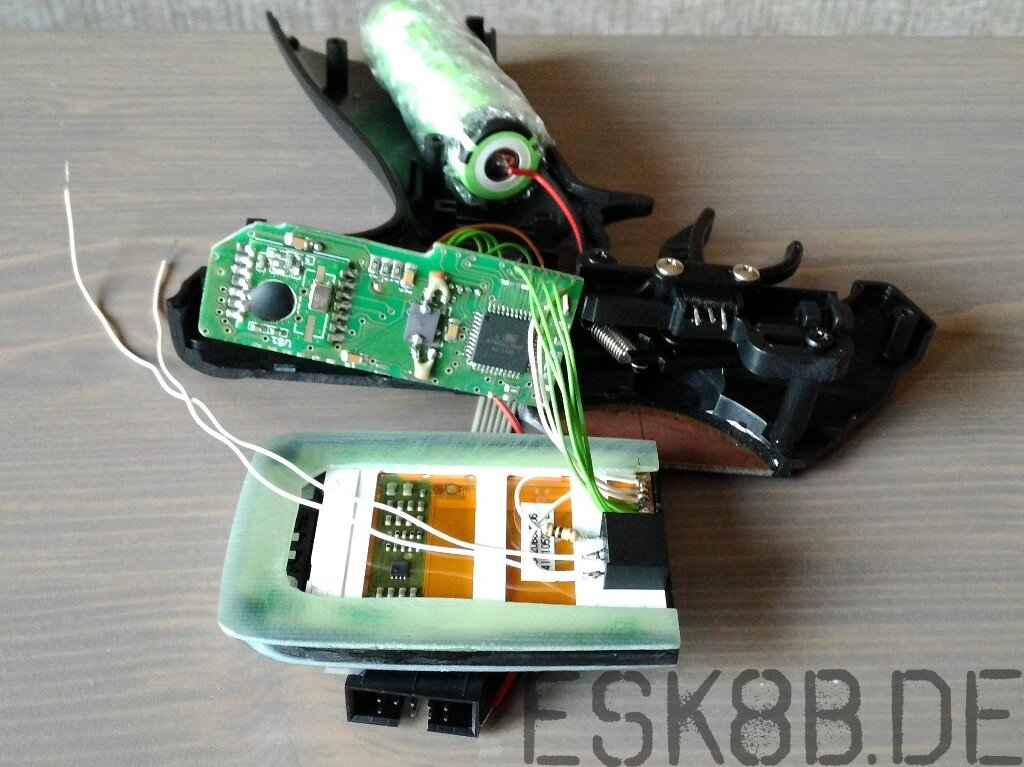

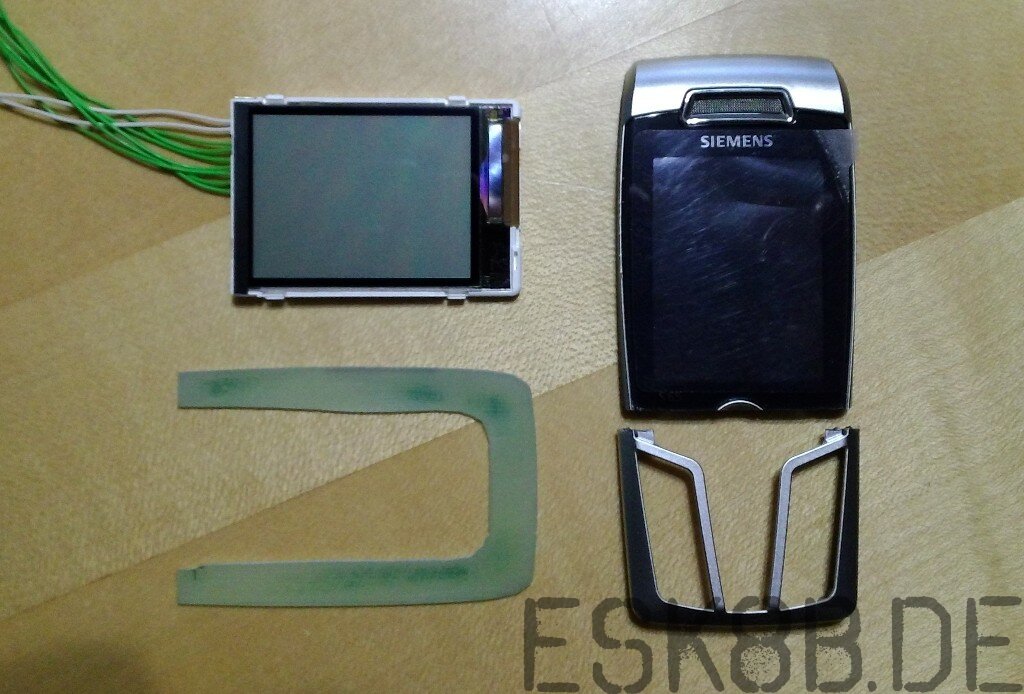

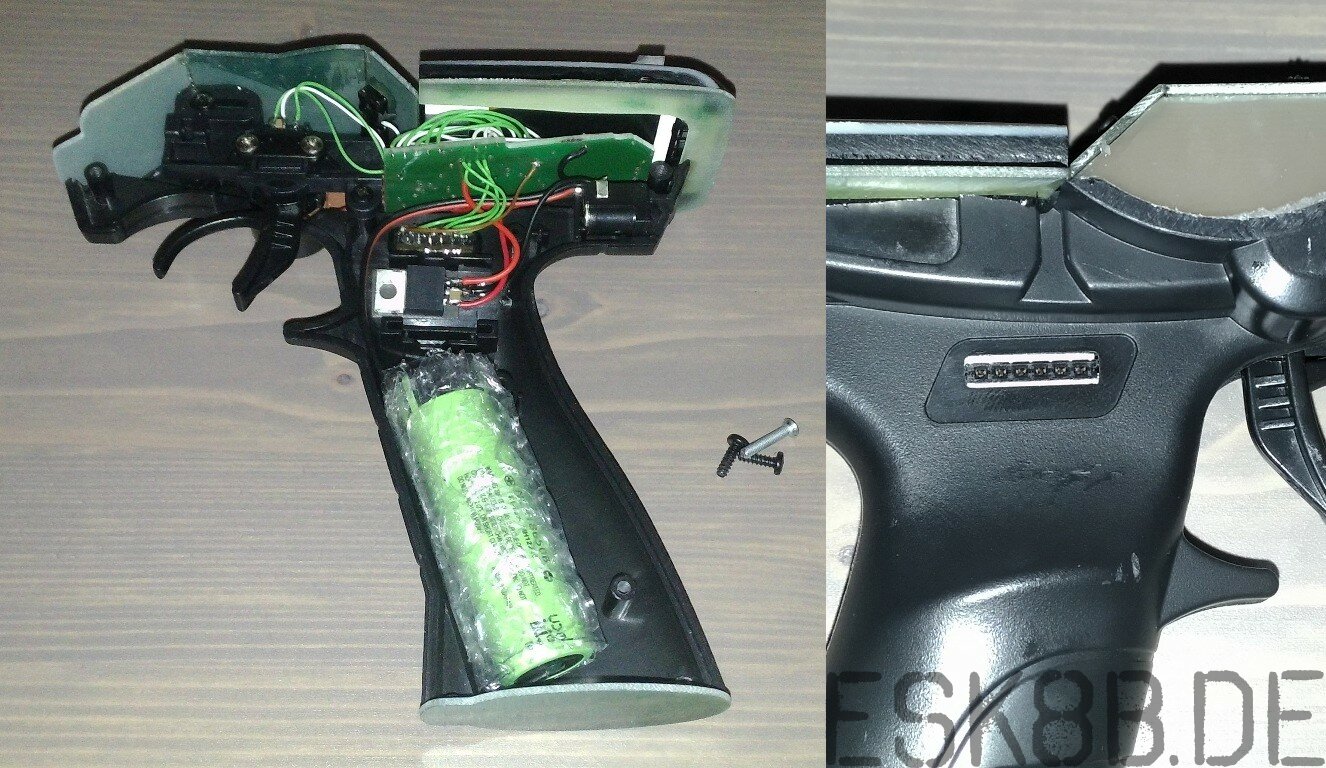

Beatbuzzer Posted February 16, 2014 Author Share Posted February 16, 2014 Na,was wird denn das? Ein Wettbewerb? Gerne.... Ne, lass mal. Hast schon gewonnen mit deinem Teensy Hier mal ein Zwischenstand: Da mir nichts brauchbares zur Displaybefestigung eingefallen ist, hab ich mir kurzerhand nen S65-Cover bestellt. Das war eine gute Grundlage und nach Absägen des Tastenfeldes und etwas Verschmalerung blieb genau das, was ich suchte. Eine Platte aus FR4-Platinenmaterial bringt den Übergang von Cover zu Funke und drückt gleichzeitig das Display in die Staubschutzdichtung: Zur Stromversorgung kommt eine NCR18650B von Panasonic zum Einsatz. Nach ersten Überschlagsrechnungen ist die locker für 30 Stunden Dauerbetrieb gut und passt außerdem hervorragend in den Griff: Hier kommt alles zumindest elektrisch schonmal zusammen. Eine zurechtgeschliffene Bastelplatine mit Atmega1284P@16Mhz und RFM12 Funkmodul gibt den Ton an. Das fertig verpackte Display mit angesetztem DC/DC Wandler für die Hintergrundbeleuchtung ist schon angelötet und funktioniert sogar: Quote Link to comment Share on other sites More sharing options...

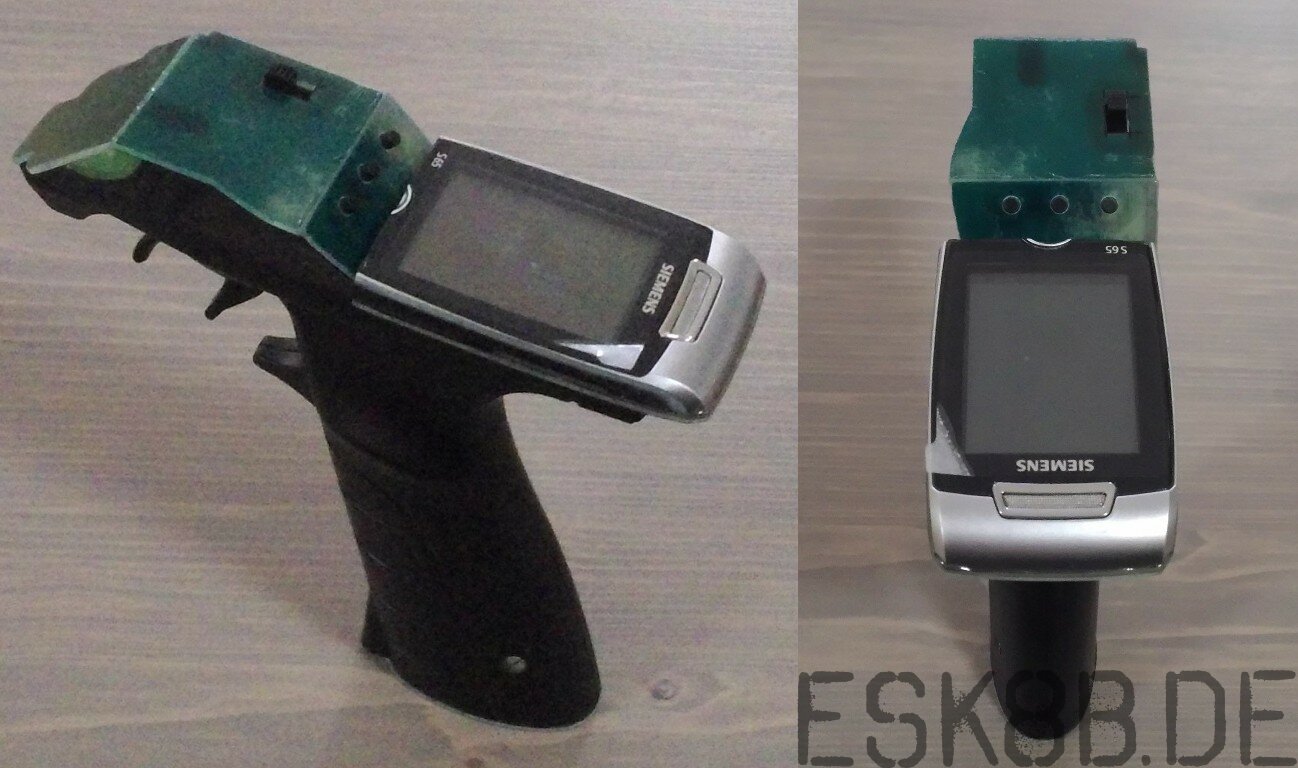

Beatbuzzer Posted March 8, 2014 Author Share Posted March 8, 2014 Wenn nicht immer dieses Zeitproblem wäre... Die Funke ist jetzt hardwaremäßig halbwegs fertig. Bisschen Feinschliff und Lackierung ist noch fällig. Und natürlich die Software, aber dazu später. Das Gehäuse hab ich mit passend gesägtem FR4-Material wieder zu konstruiert. Platz finden ein EIN/AUS-Schalter oben drauf und drei Taster an der Schräge: Die Teile sind alle nur an eine Halbschale mit Epoxydharz angeklebt, so kann man die andere noch problemlos zu Wartungszwecken mit drei Schrauben lösen. Oberhalb vom Griffteil hab ich noch eine 6-Pin Buchsenleiste eingearbeitet, um bequem von außen auf den µController zugreifen zu können: Wiegt übrigens 176g und ist damit nicht wirklich schwerer, als ein Smartphone... Quote Link to comment Share on other sites More sharing options...
barney Posted March 8, 2014 Share Posted March 8, 2014 Hey Kaiptain Kirk, Und welche Energiemenge kann dein Phaser von sich geben? Wirklich exquisites Design. VG Barney Quote Link to comment Share on other sites More sharing options...
Kai Posted March 10, 2014 Share Posted March 10, 2014 Korrekt Korrekt jefällt mir jeht ab :thumbsup: Quote Link to comment Share on other sites More sharing options...

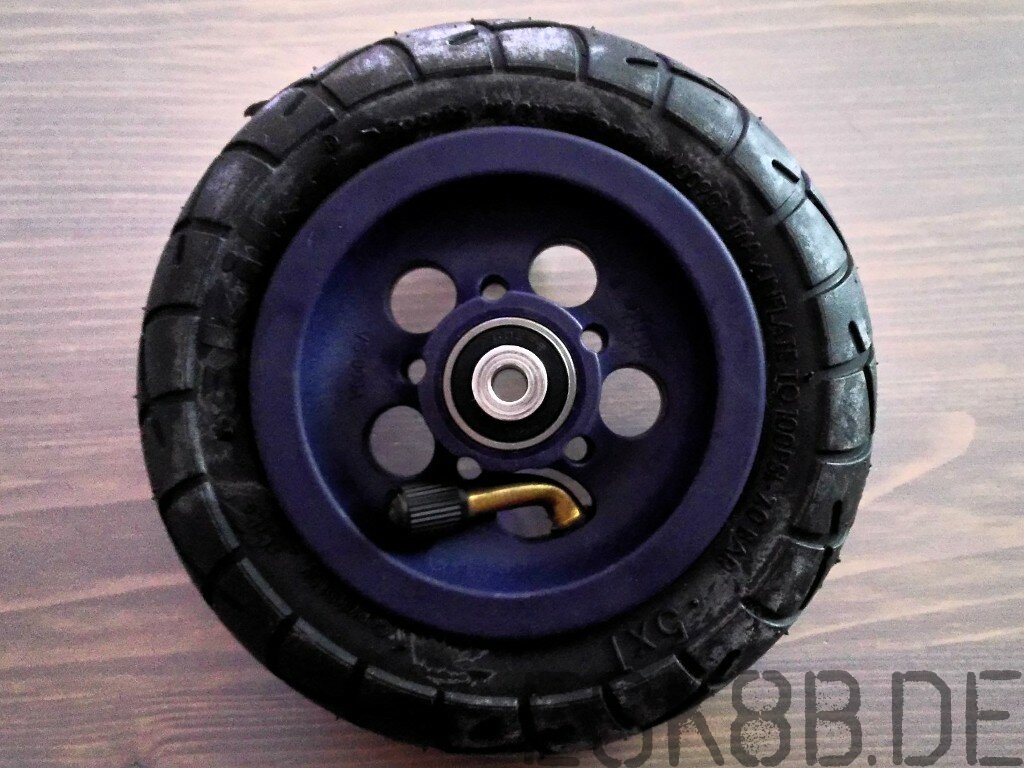

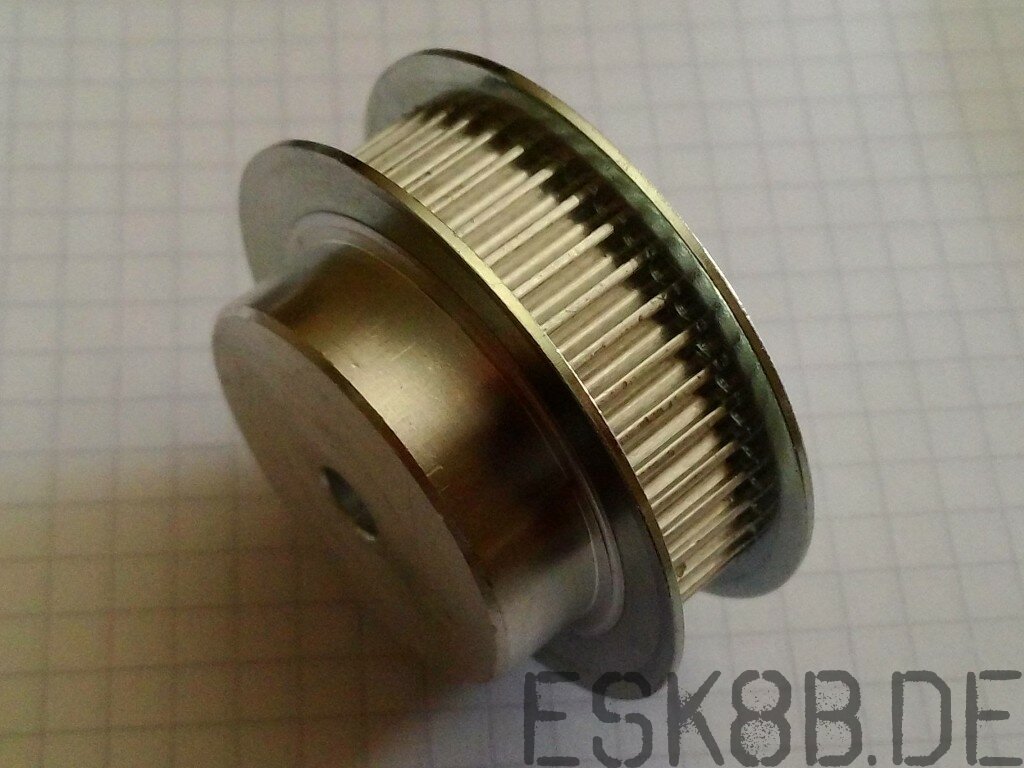

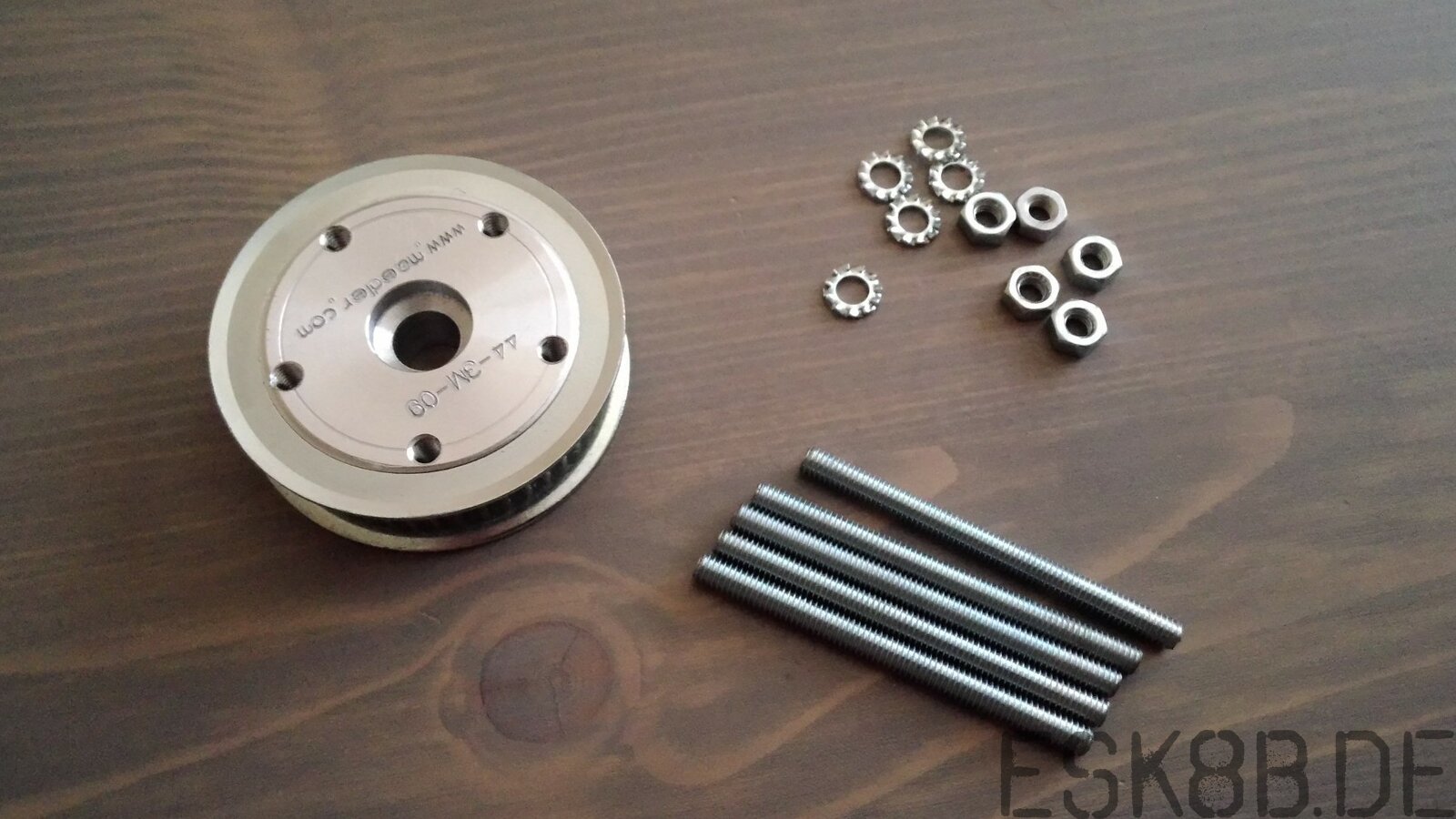

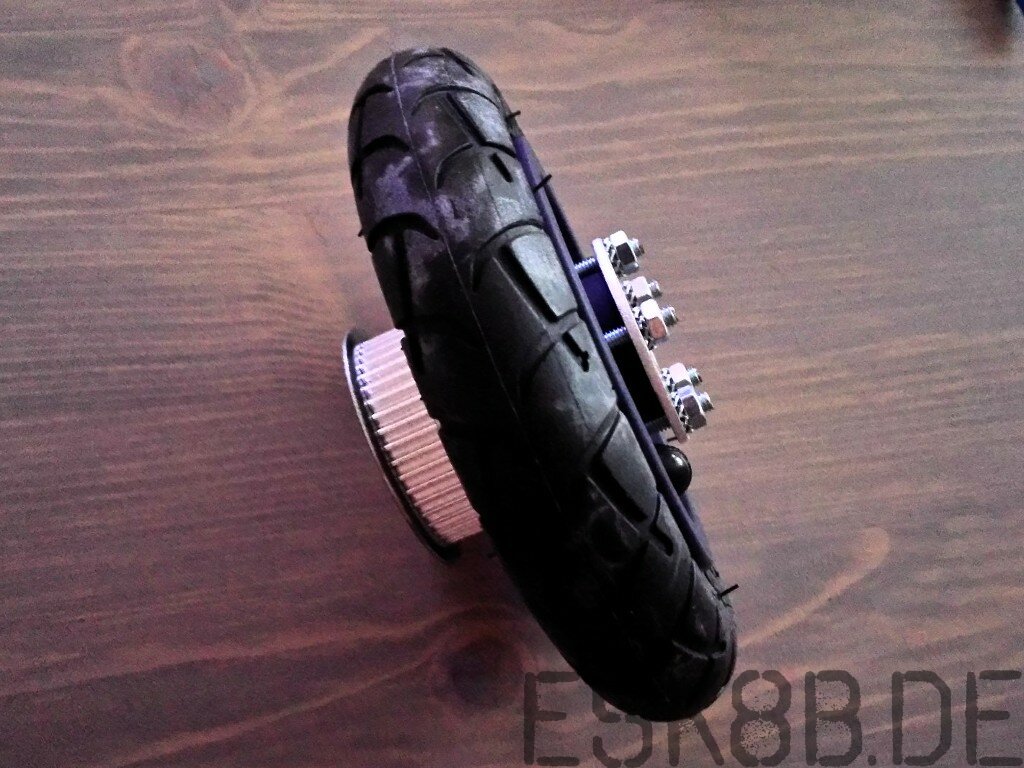

Beatbuzzer Posted July 24, 2014 Author Share Posted July 24, 2014 Ich wollte mich mal wieder zu Wort melden: Da die Funke relativ am Ende (fertig) ist, gehts mal Bord-technisch weiter. Da ich auf Lufträder stehe und die harten Kunststoffrollen nicht so meins sind, machte ich mir die Mühe, mal zu suchen was man so an kleinsten Rädern bekommt. Übrig geblieben sind 120mm Skike-Räder. Recht gute Verarbeitung für knapp unter 10€ das Stück: Die Felge schreit mit ihren 5 kleinen Löchern nach einer kraft- und formschlüssigen Drehmomentübertragung von der 44 Zähne Riemenscheibe: Dazu habe ich den Lochkreis auf die Riemenscheibe übertragen, 5x M4 Gewinde rein und passende Enden Gewindestange abgelängt: Gegenüber gibts noch eine 2mm Aluscheibe mit eben selben Löchern, worüber das ganze zusammen gezogen wird. Alles zusammen sieht so aus: Quote Link to comment Share on other sites More sharing options...
sonni Posted July 25, 2014 Share Posted July 25, 2014 Du wirst es nicht glaube beatbuzzer aber ich habe deinen aufbau vor ca2 jahren auch genau so gemacht mit den skike rädern und der befestigung. Es ist daher auch meine traurige aufgabe dir zu sagen dass die felgen zu labil sind ich war nicht zufrieden. Die alufelgen von skyke gehen da besser. Gruss sonni Quote Link to comment Share on other sites More sharing options...

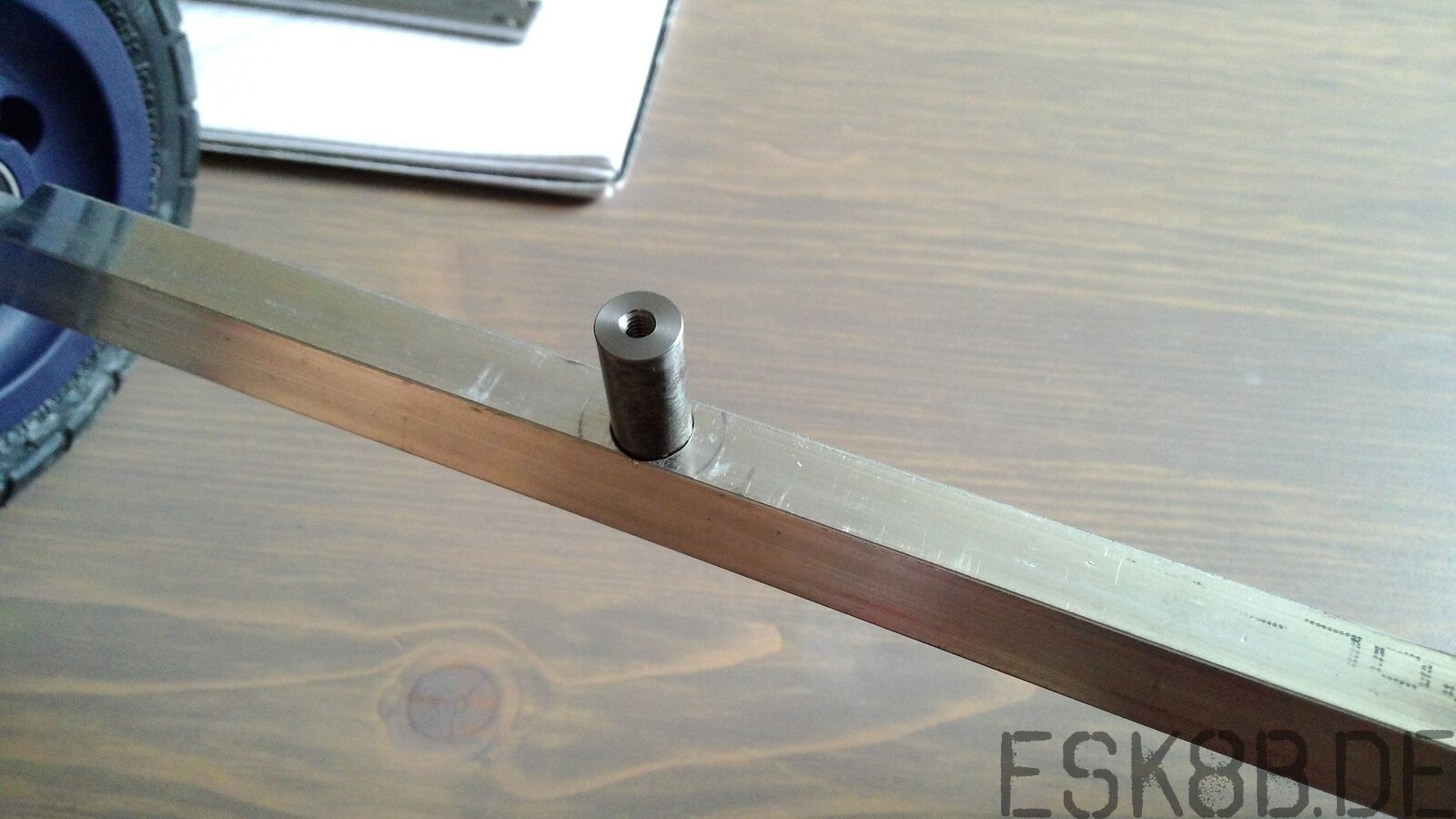

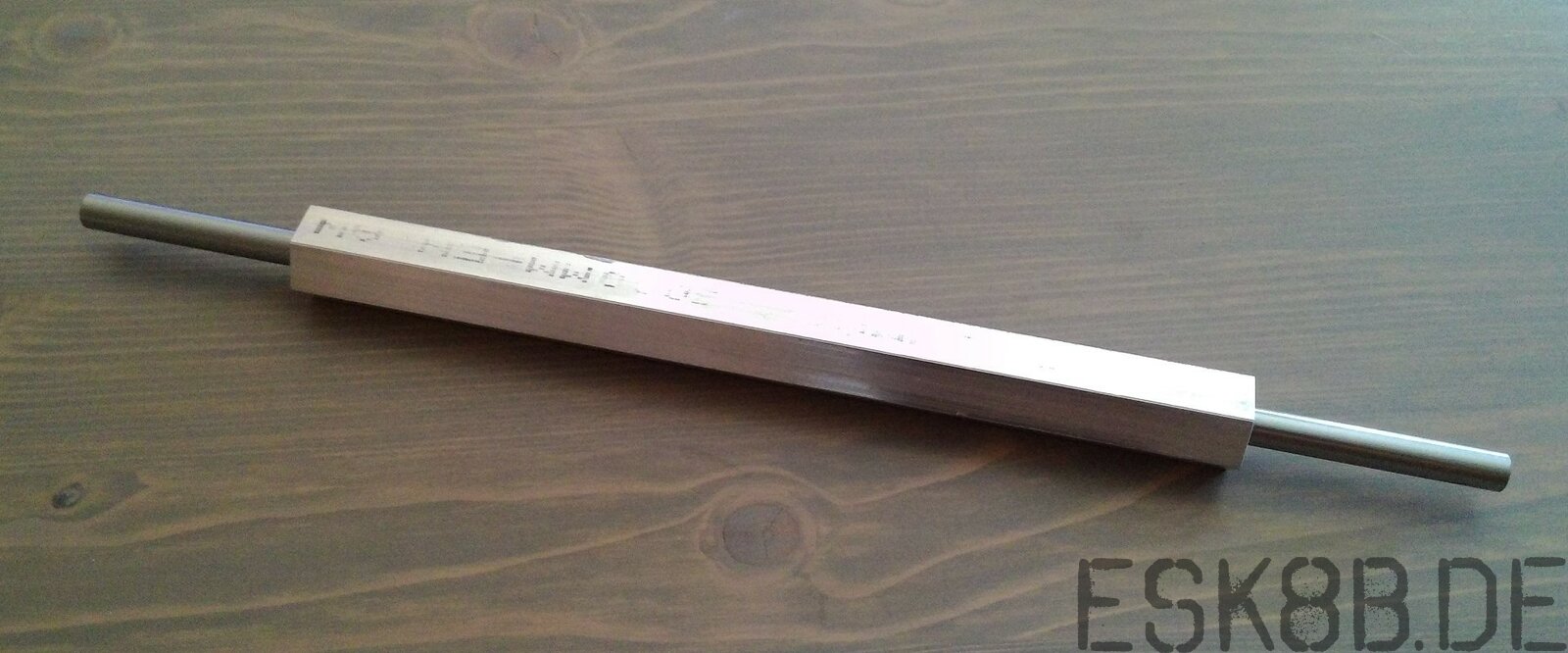

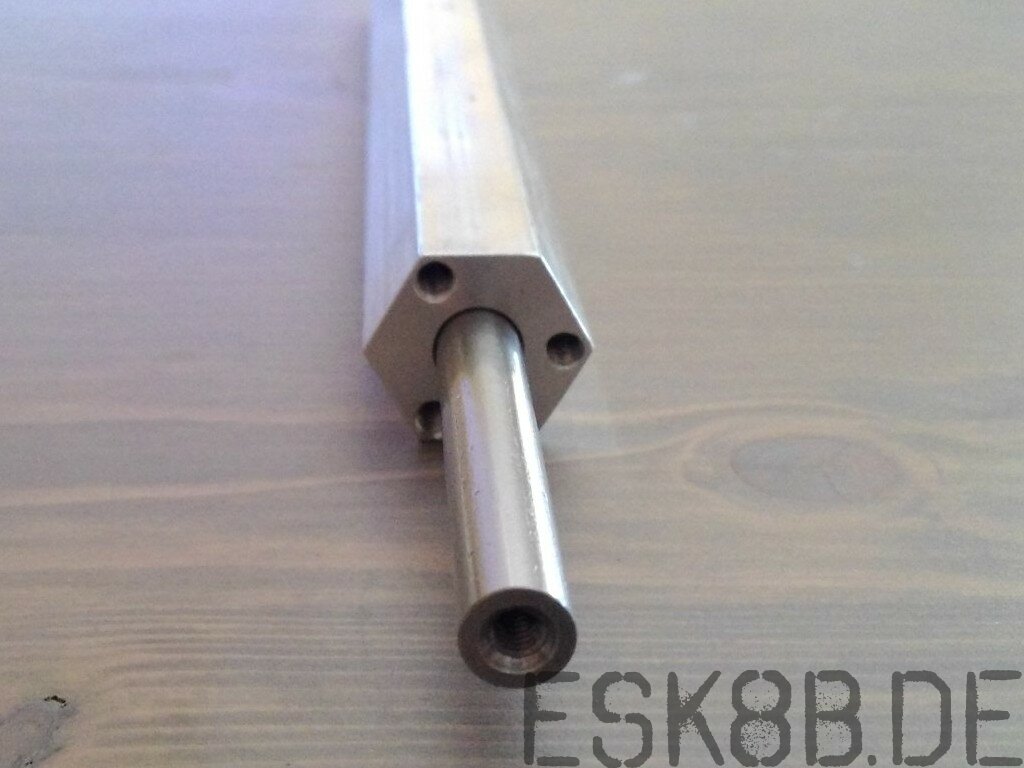

Beatbuzzer Posted July 27, 2014 Author Share Posted July 27, 2014 Inwiefern waren die Felgen zu labil? Also die Riemenscheibe ist in ihrer Position fest, da sie nicht nur über die Löcher gehalten wird, sondern auch am Lagersitz anliegt und durch die Welle an der Achse mit geführt wird. Etwas Torsion über die Gewindestangen und den Kunststoff kann sicher auftreten, aber das stört ja nicht weiter. Heute hab ich die Achsen fertig gemacht. Sechskant Aluminium mit 19er SW und eingeklebte 8mm 115CrV3 Wellen: Die drei M4 Bohrungen im Alu sind für den Motorhalter vorgesehen, die M4 Bohrung in der Welle ist für die Radmutter: Quote Link to comment Share on other sites More sharing options...
sonni Posted July 27, 2014 Share Posted July 27, 2014 Achso. Hatte den lagersitz in der riemenacheibe übersehen. Die habe ich leider nicht realisieren können mit der standartachse. Das hält dann definitiv. Hatte bei meinem board 14 auf 40 zähne mit htd 5m 25mm breite . Mit nem 6345er 200kv ca 45 kmh bei 6s. Die beschleunigung war ok. Sehr schicke achse übrigens bin gespannt. Die skikeräder rollen für offroad reifen richtig geil! Gruss sonni Quote Link to comment Share on other sites More sharing options...

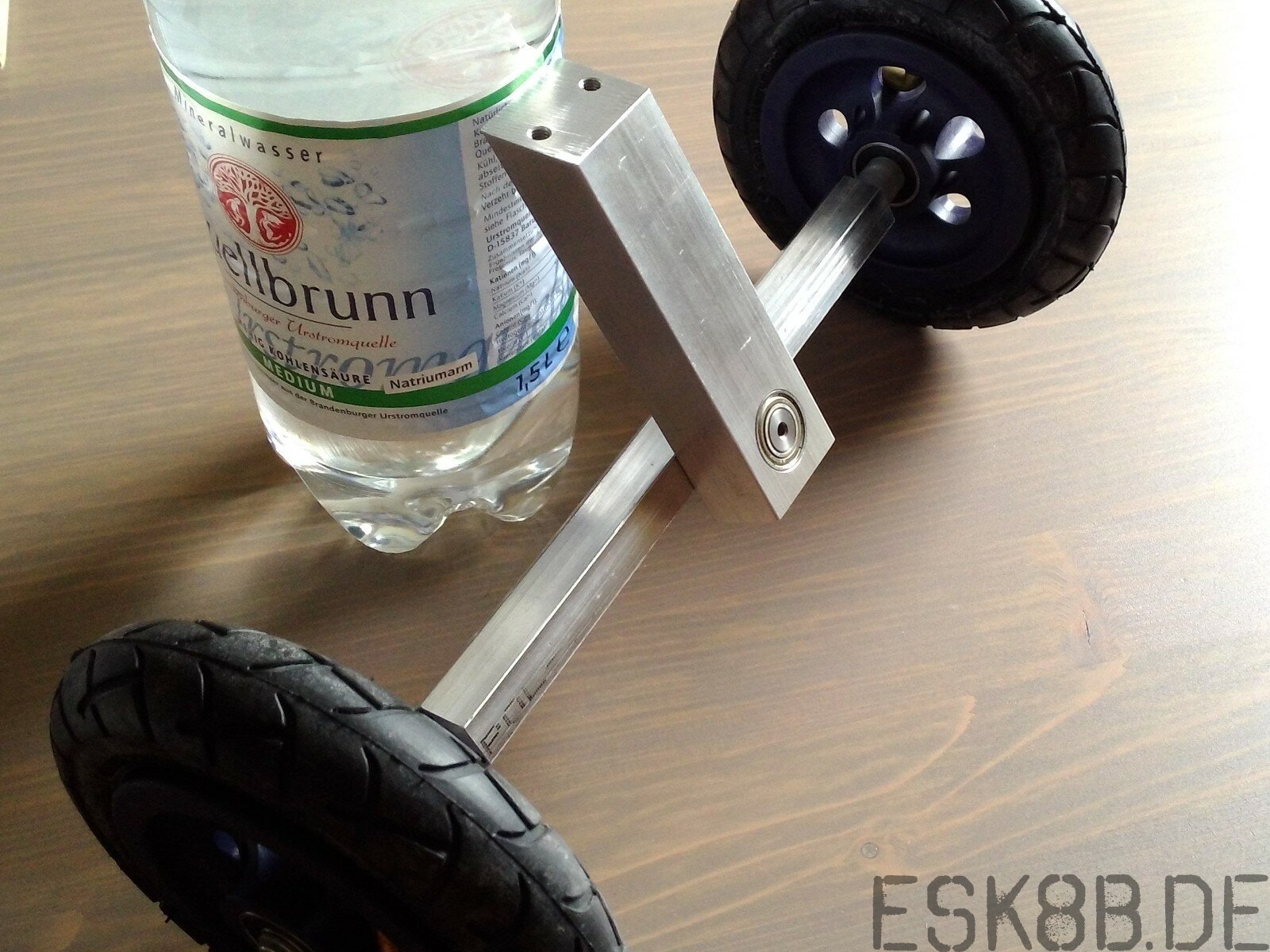

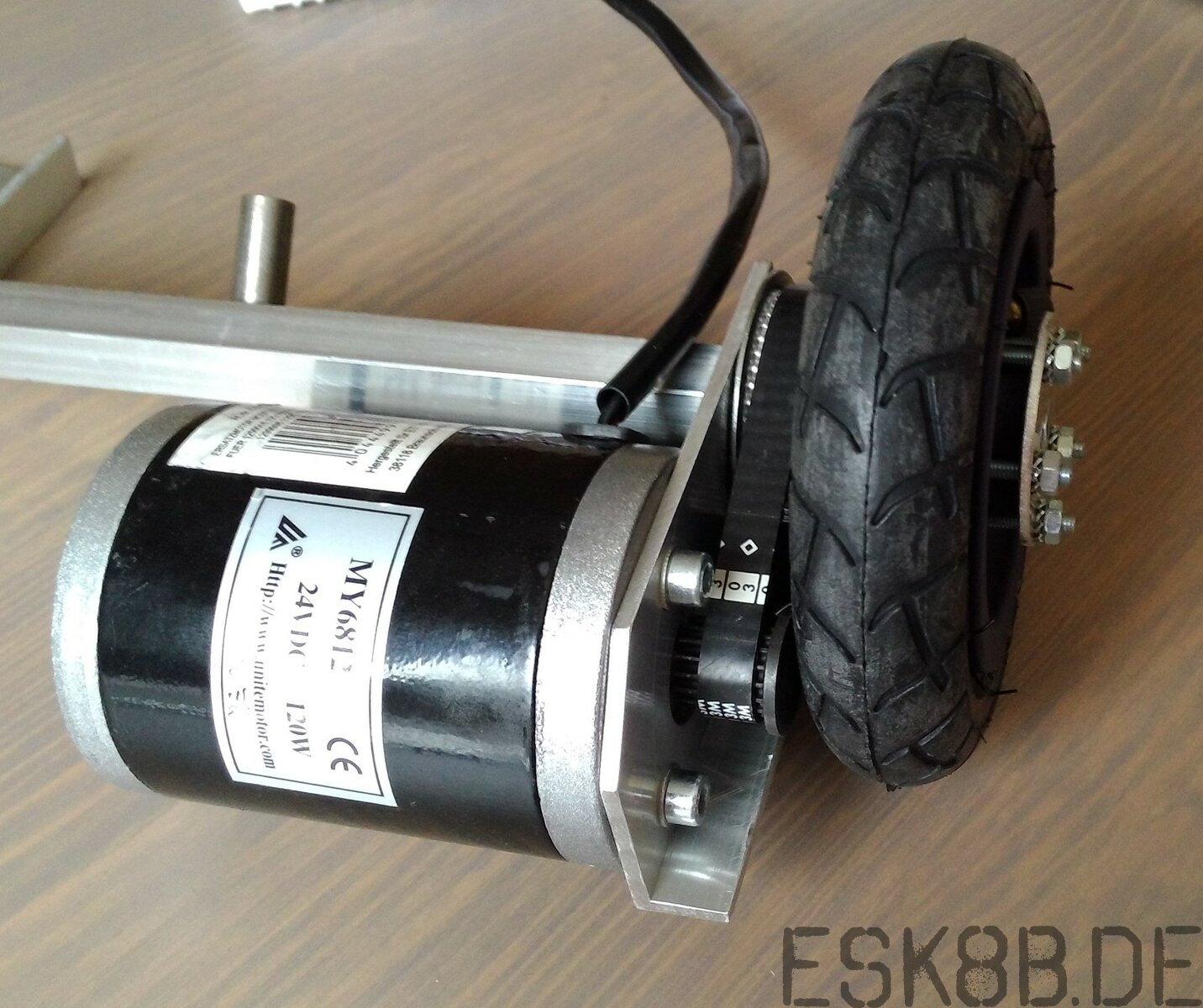

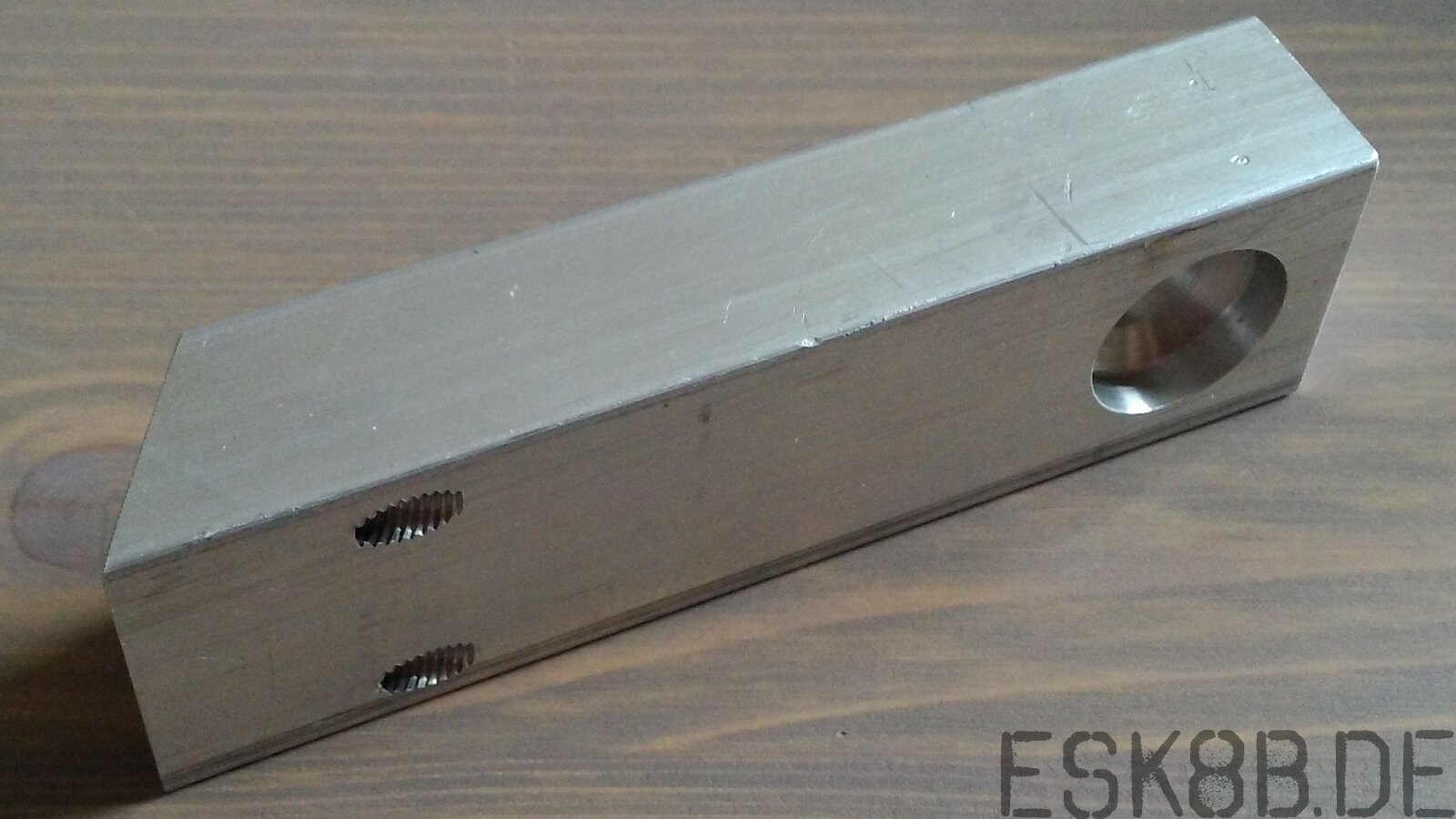

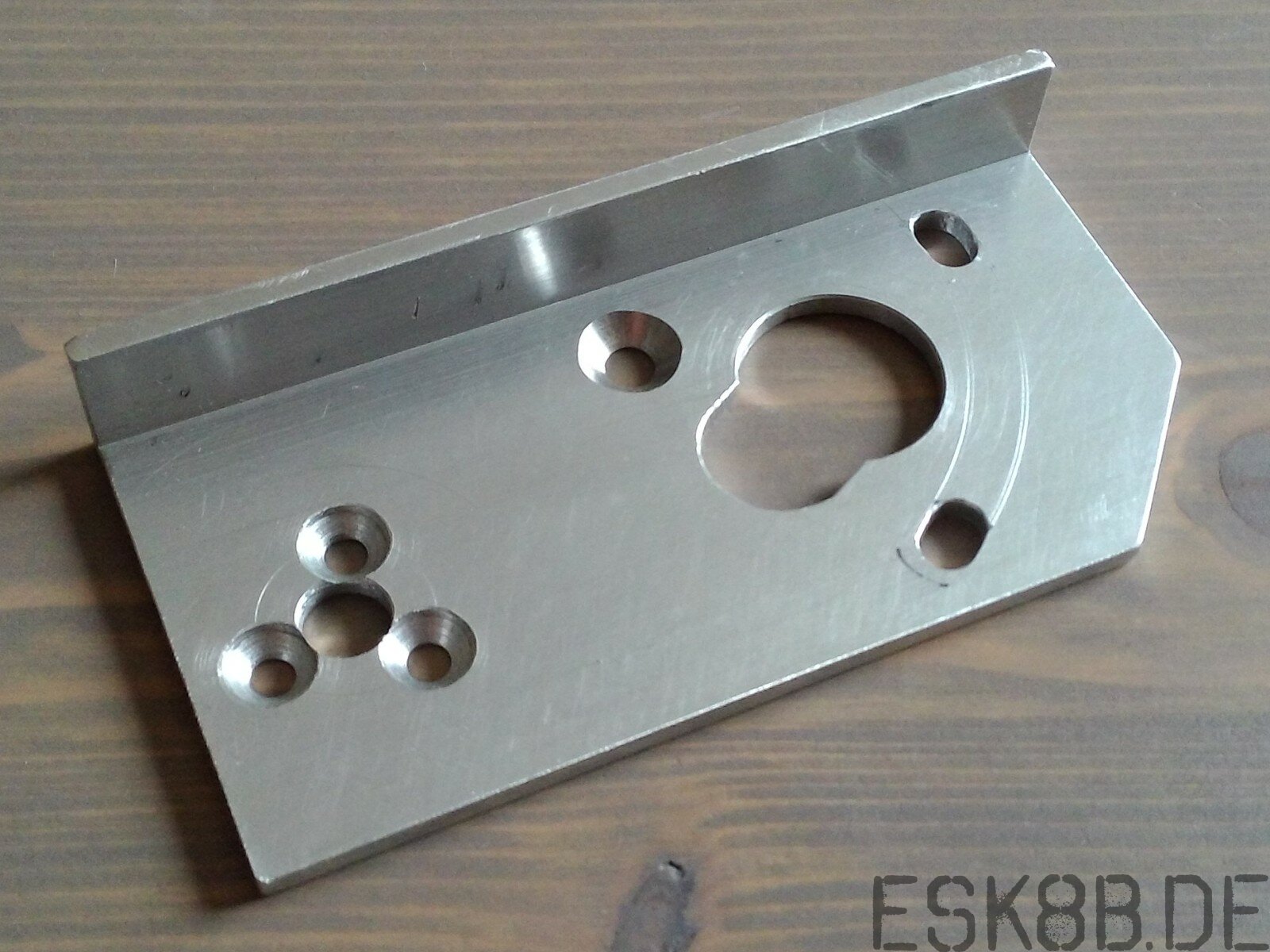

Beatbuzzer Posted August 3, 2014 Author Share Posted August 3, 2014 Geht weiter! Die Achsen haben noch einen 10er Bolzen mit M4 Innengewinde bekommen: Darauf drehen zwei Kugellager, die in diesem 20 x 30 Aluminium sitzen. Eine Seite ist auf 30° Schräge abgesägt: So siehts dann zusammen gebaut aus. Oben drauf kommt später das Board: ---------------------- Die Motorhalter hab ich mittlerweile auch fertig. War ein bisschen Anpassarbeit: Fertig montiert siehts dann so aus. Ist nicht einfach zusammen zu bauen und braucht auch noch einen gekürzten Inbusschlüssel, aber man zerlegts ja nicht so oft... Ich bin bis hier ganz zufrieden und guter Dinge, dass es noch bis zum 15ten klappt Quote Link to comment Share on other sites More sharing options...
barney Posted August 3, 2014 Share Posted August 3, 2014 Hi Beatbuzzer, saubere Arbeit! :thumbsup: Zwei Fragen habe ich aber: 1. Wann wirst du zu den leichteren Brushless Motoren wechseln? 2. Wirst du an deine Ben Hur Räder für den Contest noch mit Messern versehen, wegen ausschalten des Mitbewerbs und so. :devil: VG Barney Quote Link to comment Share on other sites More sharing options...
Beatbuzzer Posted August 3, 2014 Author Share Posted August 3, 2014 Hi Beatbuzzer, saubere Arbeit! :thumbsup: Danke! 1. Wann wirst du zu den leichteren Brushless Motoren wechseln? Wenn du mir deinen Steller vorführst und er mich ernsthaft in der Seele berührt Die Anlaufprobleme und das fehlende Drehmoment bei niedrigen Drehzahlen sind für mich das k.o.-Kriterium... Eigentlich bin ich DER Asynchronmotor-Fan. Aber das ist leider etwas schwierig in der Baugröße. Hatte da zwar erst was geplant, aber nun wirds doch wieder die gute alte Bürste... solid works 2. Wirst du an deine Ben Hur Räder für den Contest noch mit Messern versehen, wegen ausschalten des Mitbewerbs und so. :devil: Mal schauen. Wenn der Fahrer nicht fähig ist, dann muss es die Technik richten Quote Link to comment Share on other sites More sharing options...
